13
Ru

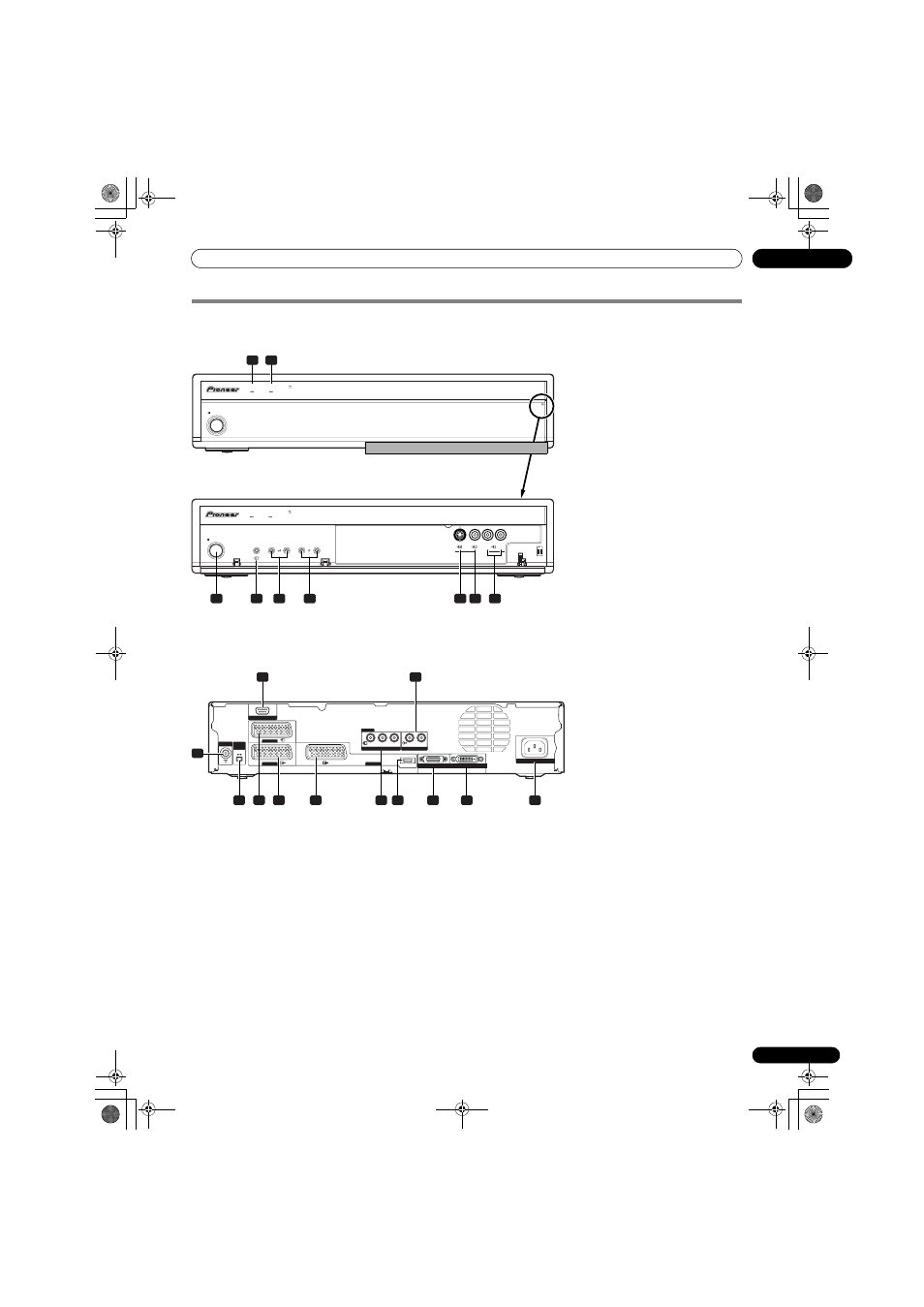

Названия элементов
04
Медиа-ресивер
1 Входной разъем ANT (АНТЕННА)
2 Разъем RS-232C (используется для
заводской настройки)
3 Переключатель i/o link.A SELECT (ВЫБОР
i/o link.A)
4 Разъем INPUT 1 (ВХОД 1) (SCART)
5 Разъем INPUT 2 (ВХОД 1) (SCART)
6 Разъем INPUT 3 (ВХОД 1) (SCART)
7 Разъемы INPUT 2 (ВХОД 2)
(COMPONENT VIDEO
(КОМПОНЕНТНОЕ ВИДЕО) (Y, P
B
, P
R
))
8 Разъемы AUDIO OUTPUT
(АУДИОВЫХОД)
9 Гнездо INPUT 3 (ВХОД 3) (HDMI)
10 Разъем SYSTEM CABLE (СИСТЕМНЫЙ
КАБЕЛЬ) (BLACK (ЧЕРНЫЙ))
11 Разъем SYSTEM CABLE (СИСТЕМНЫЙ
КАБЕЛЬ) (WHITE (БЕЛЫЙ))
12 Разъем AC IN (ВХОД ПИТАНИЯ)
ON
STANDBY
STANDBY/ON
INPUT
-
VOLUME
+
-
CHANNEL
+
S-VIDEO
VIDEO
L AUDIO R
INPUT 4
ON
STANDBY
STANDBY/ON
PULL
OPEN
1
2
3
4
7 8
5
9
6
Вид спереди
Чтобы открыть дверцу, потяните за эту часть.
1 Индикатор POWER ON
(ПИТАНИЕ ВКЛ)
2 Индикатор STANDBY
(ОЖИДАНИЕ)
3 Кнопка STANDBY/ON
(ОЖИДАНИЕ/ВКЛ.)
4 Кнопка INPUT (ВХОД)
5 Кнопки VOLUME
(ГРОМКОСТЬ) +/–
6 Кнопки CHANNEL (КАНАЛ)
+/–
7 Разъем INPUT 4 (ВХОД 4)
(S-VIDEO)
8 Разъем INPUT 4 (ВХОД 4)
(VIDEO (ВИДЕО))
9 Гнезда INPUT 4 (ВХОД 4)
(AUDIO (АУДИО))
ANT
INPUT 2
INPUT 1
SERVICE ONLY
INPUT
I /o link.A
SELECT
INPUT 2
INPUT 3
HDMI
SYSTEM CABLE
BLACK
WHITE
COMPONENT VIDEO
2
3
Y
PB
PR
AC IN
R -AUDIO -L
AUDIO OUTPUT
1
2
8
3
5
4
6
7
10
11
12
9
Вид сзади
