8
éGND (терминал заземления для проигры-
вателя пластинок)
цРазъемы PHONO
уРазъемы TUNER
кРазъемы CD
еРазъемы LINE
нВыходные разъемы TAPE1/CD-R/MD REC
(OUT)
гВходные разъемы TAPE1/CD-R/MD REC (IN)
шВыходные разъемы TAPE2 MONITOR REC
(OUT)
щВходные разъемы TAPE2 MONITOR PLAY
(IN)
зРазъемы SPEAKERS (Правый канал)
фРазъемы SPEAKERS (Левый канал)
ыГнездо AC INLET
Вставьте один конец шнура питания в это гнездо, а
другой его конец - в сетевую розетку, или розетку пе-
ременного напряжения на аудио таймере. Если вы по-
кидаете свой дом на длительное время, вынимайте
шнур питания из сетевой розетки.
ЗАМЕЧАНИЯ:
• При использовании пользователем какого-либо дру-
гого шнура питания, кроме входящего в комплект
поставки, мы не несем никакой ответственности ни
за какие неисправности, которые могут произойти в
процессе эксплуатации.
• (Предельно допустимая нагрузка по току данного
шнура 2,5 А).

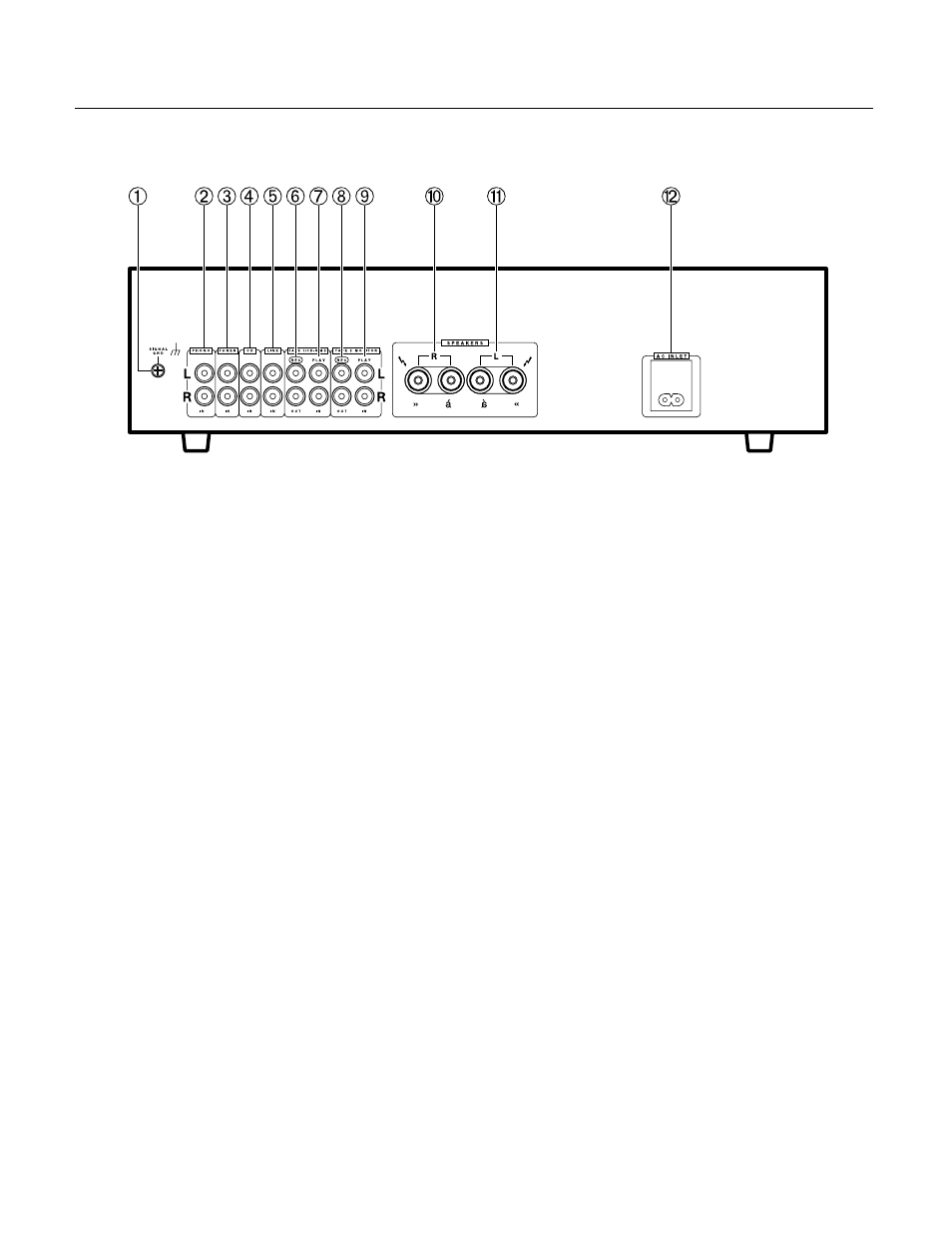

ОРГАНЫ УПРАВЛЕНИЯ
[ ЗАДНЯЯ ПАНЕЛЬ ]
