5

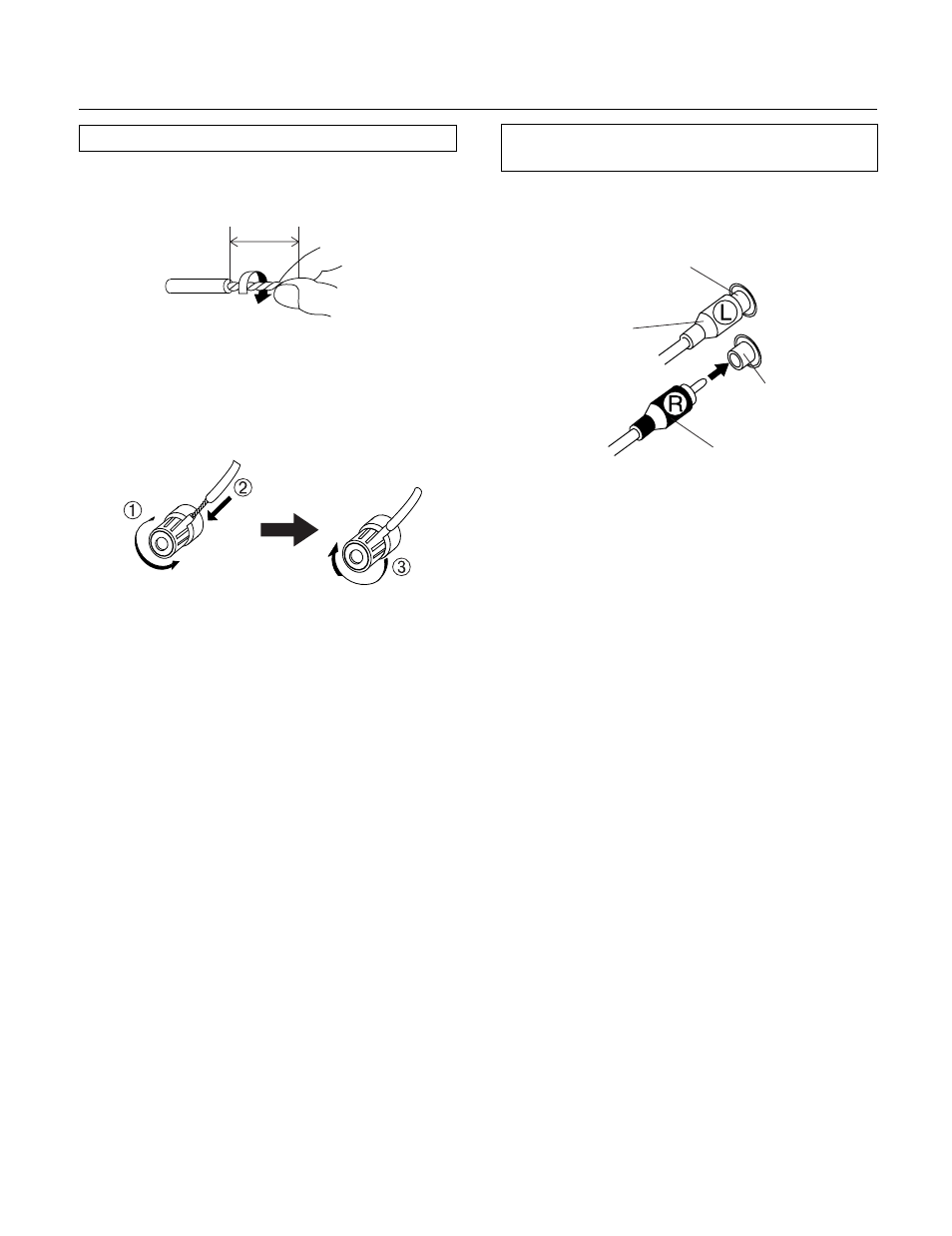

ПОДКЛЮЧЕНИЕ ПРОВОДОВ ДИНАМИКОВ
1.Снимите виниловое покрытие с провода и
скрутите оголенный конец провода.
ПОДКЛЮЧЕНИЕ ВХОДНЫХ/ВЫХОДНЫХ
ШНУРОВ
Вставьте белый штекер в левый канал (L), а красный в
правый канал (R). убедитесь, что штекеры вставлены
до конца.
ПОДКЛЮЧЕНИЕ
Скрутите оголенный конец провода
10 см
2.Отверните ручку и вставьте провод в от-
верстие.
3.Для фиксация провода заверните ручку
назад.
ЗАМЕЧАНИЕ:
Следите за тем, чтобы конец вставленного провода не
выходил наружу из терминалы и не касался других про-
водов. Контакт проводов друг с другом может стать
причиной возникновения неисправности аппарата.
Полное сопротивление динамиков
Полное номинальное сопротивление системы дина-
миков должно находиться в диапазоне от 6 до 16 Ом.
Левый канал
Белый штекер
Правый канал
Красный штекер
