5
Sp
Espa
ñ
ol
A AC IN
Aquí debe conectar el cable de alimentación incluido.
B EXT SPEAKER L y R(altavoces externos izquierdo
y derecho)
Aquí debe conectar los altavoces. Mantenga la
polaridad correcta. Conecte el cable
(positivo) del
altavoz al terminal EXT SPEAKER y el cable
(negativo) del altavoz al terminal EXT SPEAKER
para ambos canales, el izquierdo (LEFT) y el derecho
(RIGHT).
Consulte el manual del propietario de sus altavoces.
C VIDEO1, 2, 3 (BNC, RCA, S-Video)
Conecte aquí videograbadoras, reproductores DVD,
reproductores de discos láser, et.
D AUDIO1, AUDIO2, AUDIO3
Estos son terminales de entrada de audio.
La entrada es seleccionable. En la pantalla de menú,
seleccione la imagen de vídeo que desea asignarles.
E COMPONENT1
Aquí debe conectar el DVD, Laser Disc de alta
definición, etc.
F PC2 / COMPONENT2
PC2: Para la entrada de la señal RGB
analógica y la señal de sincronización.
COMPONENT2: Aquí puede conectar los DVDs, las
fuentes de alta definición, laser discs,
etc,.
Esta entrada se puede ajustar para el
uso con fuente RGB o componente
(consulte la página 19).
G PC1 (D-Sub)
Conecte aquí un señal RGB analógica procedente de
un ordenador, etc.
H HDMI
Para la entrada de una señal HDMI.
Consulte la página 31 para obtener más información
acerca de las señales soportadas.
I RS-232C
No conecte nunca ningún componente a este
conector sin consultar primero con su técnico en
instalaciones de Pioneer.
Este conector se utiliza para los ajustes de
configuración de la pantalla de plasma.

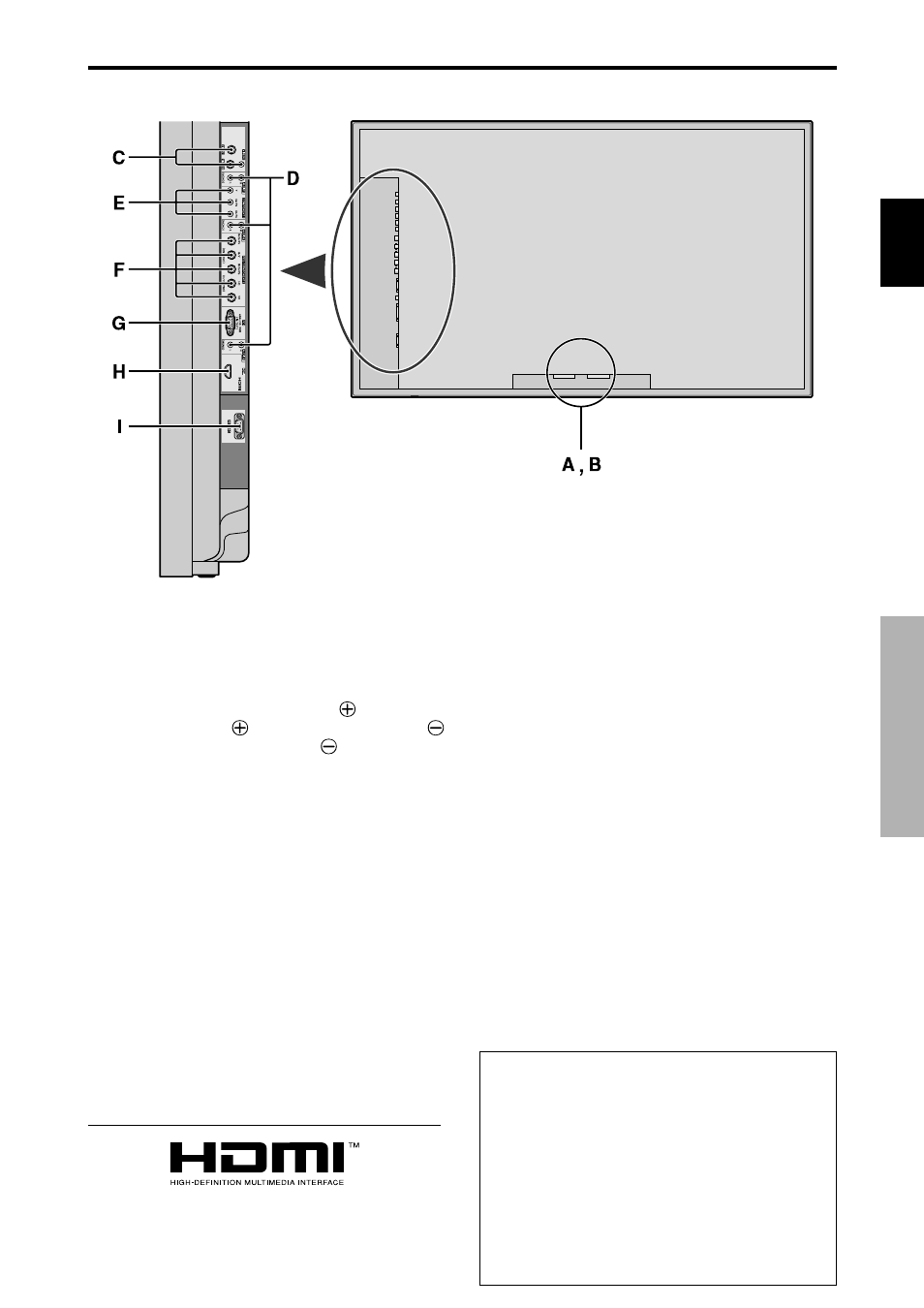

Vista Posterior/Placa de terminales
Nombres y funciones de las partes
HDMI, the HDMI logo and High-Definition Multimedia Interface are
trademarks or registered trademarks of HDMI Licensing LLC.
Información
• Para Y/CB/CR, conecte los terminales de
COMPONENT1 y PC2/COMPONENT2.
• Para SCART, esta unidad proporciona tres métodos
de conexión:
SCART1: Conecte un señal R/G/B y sinc. compuesta
a los terminales. (R, G, B y conector HD)
SCART2: Conecte R/G/B a los terminales
COMPONENT2 y sincronización compuesta al
terminal VIDEO1.
SCART3: Conecte R/G/B y sincronización
compuesta al terminal PC1.
