Italiano
5
It
A AC IN
Collegate il cavo di alimentazione in dotazione in
questo punto.
B EXT SPEAKER L e R (USCITA ALTOPARLANTI)
Collegate gli altoparlanti in questo punto. Assicuratevi
di rispettare le corrette polarità. Per entrambi i canali
LEFT e RIGHT collegate il filo
(positivo)
dell’altoparlante al terminale
EXT SPEAKER ed
il filo
(negativo) al terminale
EXT SPEAKER.
Fate riferimento al manuale d’uso dell’altoparlante.
C VIDEO1, 2, 3
In questo punto collegate il videoregistratore, un lettore
DVD, una videocamera, ecc.
D AUDIO1, AUDIO2, AUDIO3
Questi sono i terminali di ingresso audio.
L'ingresso è selezionabile. Impostate l'immagine video
a cui assegnarli sullo schermo del menù.
E COMPONENT1
Collegate DVD, Laser Disc ad alta definizione ecc. In
questo punto.
F PC2/ COMPONENT2
PC2:
Immette il segnale analogico RGB
ed il segnale di sincronizzazione.
COMPONENT2: Qui potete collegare DVD, fonti ad alta
definizione, lettori di Laser Disc ecc.
Questo ingresso può essere impostato
per l’uso con una fonte RGB o
componente (vedere pagina 19).
G PC1 (D-Sub)
In questo punto collegate il segnale RGB analogico
proveniente dal computer.
H HDMI
Collegate un segnale digitale proveniente da una fonte
all’uscita HDMI.
Per ulteriori informazioni sui segnali supportati, vedere
a pagina 31.
I
RS-232C
Non effettuare mai alcun collegamento a questo
connettore senza aver prima consultato il tecnico
esperto di installazioni della Pioneer.
Questo connettore viene utilizzato per le regolazioni
di messa a punto del pannello al plasma.
Informazioni
• Per Y/CB/Cr, collegare ai terminali COMPONENT1
o PC2/COMPONENT2.
• Per SCART, questa unità consente tre modi di
collegamento:
· SCART1: collegate R/G/B e la sincronizzazione
composita ai terminali PC2/COMPONENT2
(connettore R, G, B e HD).
· SCART2: Collegare R/G/B ai terminali
COMPONENT2 e il sincronizzatore composito al
terminale VIDE01.
· SCART3: Collegare R/G/B e sincronizzatore
composito al terminale PC1.

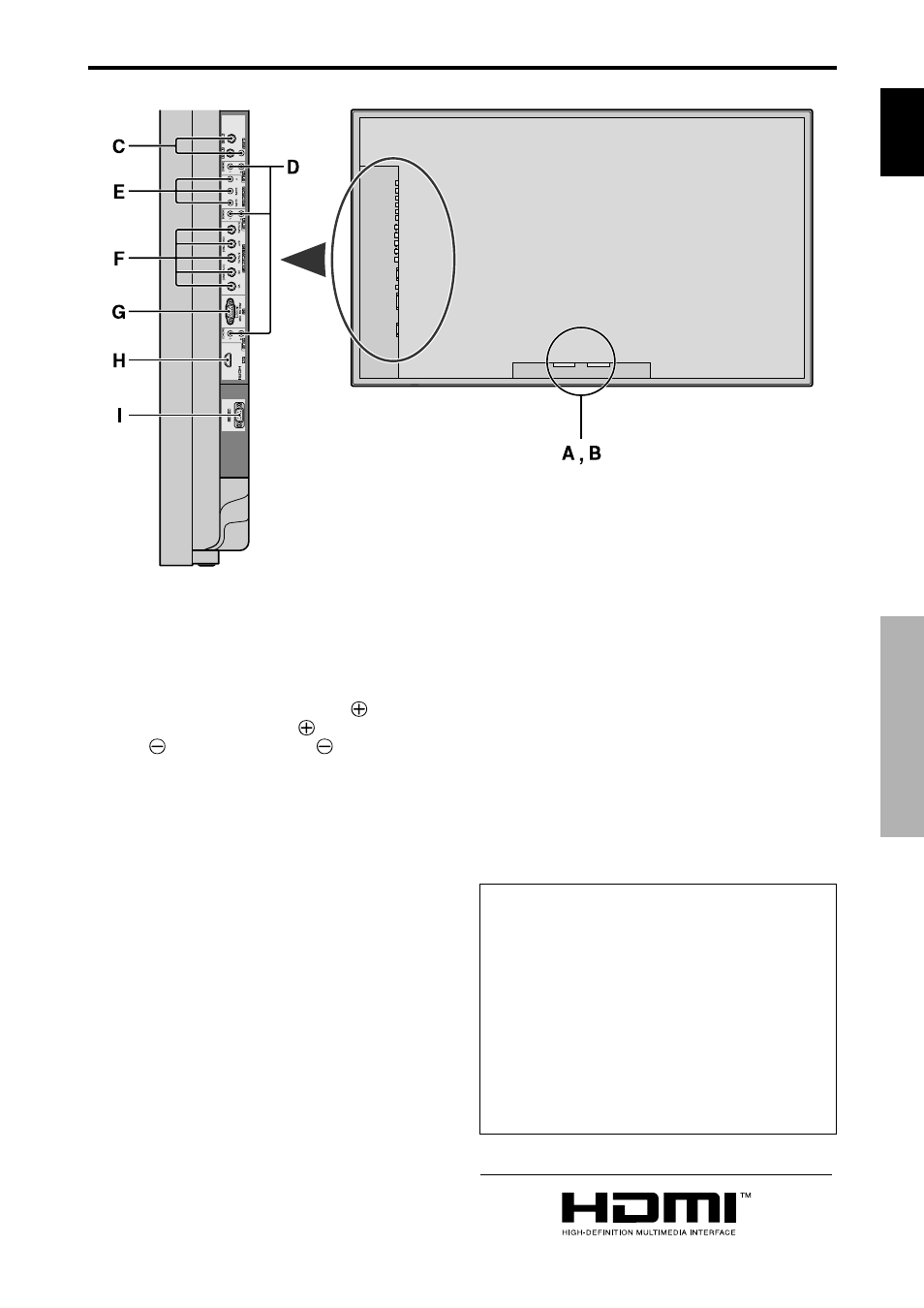

Vista posteriore/ Piastra dei terminali
Nomi e funzioni delle componenti
HDMI, the HDMI logo and High-Definition Multimedia Interface are
trademarks or registered trademarks of HDMI Licensing LLC.
