5 замена сетевого шнура, 6 встраивание, 7 возможности встраивания кухонный шкаф с дверцей – Инструкция по эксплуатации AEG HG654320NM
Страница 53
тройник - существует опасность воз‐
горания. Позаботьтесь о том, чтобы
подключение заземления соответ‐
ствовало действующим нормам и
правилам.
• На всем протяжении сетевого кабе‐
ля ни один из его участков не дол‐
жен подвергаться нагреву более
90°C.
Убедитесь, что синий нейтральный
провод подключен к клеммной колод‐
ке с буквой «N». Подключите коричне‐
вый (или черный) фазовый провод к
контакту клеммной колодки с буквой
«L». Фазовый провод всегда должен
быть подключен.
8.5 Замена сетевого шнура
При замене сетевого шнура исполь‐
зуйте только специальный кабель ти‐
па H05V2V2-F T90 или эквивалентный
ему. Удостоверьтесь, что провод
имеет сечение, допускающее его ис‐
пользование при данном напряжении
и рабочей температуре. Желто-зеле‐
ный провод заземления должен быть
примерно на 2 см длиннее коричнево‐
го (или черного) провода, идущего на
фазу.

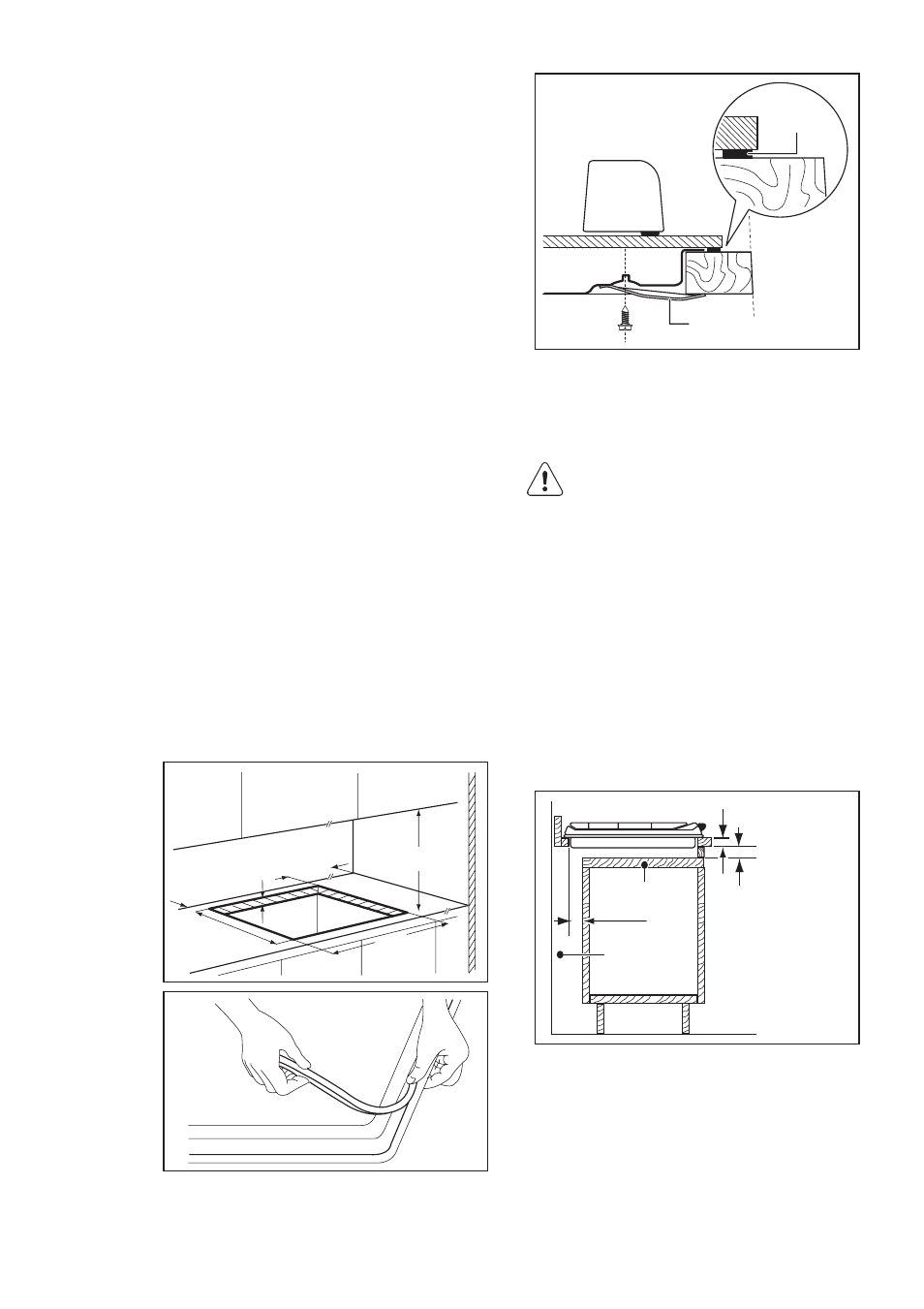

8.6 Встраивание
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
B
A
A)
идущая в комплекте герметизирую‐
щая прокладка
B)
идущие в комплекте крепежные
скобы
ПРЕДУПРЕЖДЕНИЕ!
Варочную панель следует
встраивать только в столешни‐
цу с ровной поверхностью.
8.7 Возможности
встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной
панелью, должна легко сниматься для
обеспечения доступа к узлам, ну‐
ждающимся в техническом обслужи‐
вании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Съемная панель
B)
Пространство для подключения
проводов
РУССКИЙ
53
