Страница 12: Köögikapis olev ahi
8.5 Ühenduskaabli vahetamine
Ühenduskaabli asendamiseks kasutage
ainult H05V2V2-F T90 või teist sama
tüüpi kaablit. Veenduge, et kaabli ristlõi‐
ge vastab pingele ja töötemperatuurile.
Kollane/roheline maandusjuhe peab ole‐
ma ligikaudu 2 cm pikem kui pruun (või
must) faasijuhe.

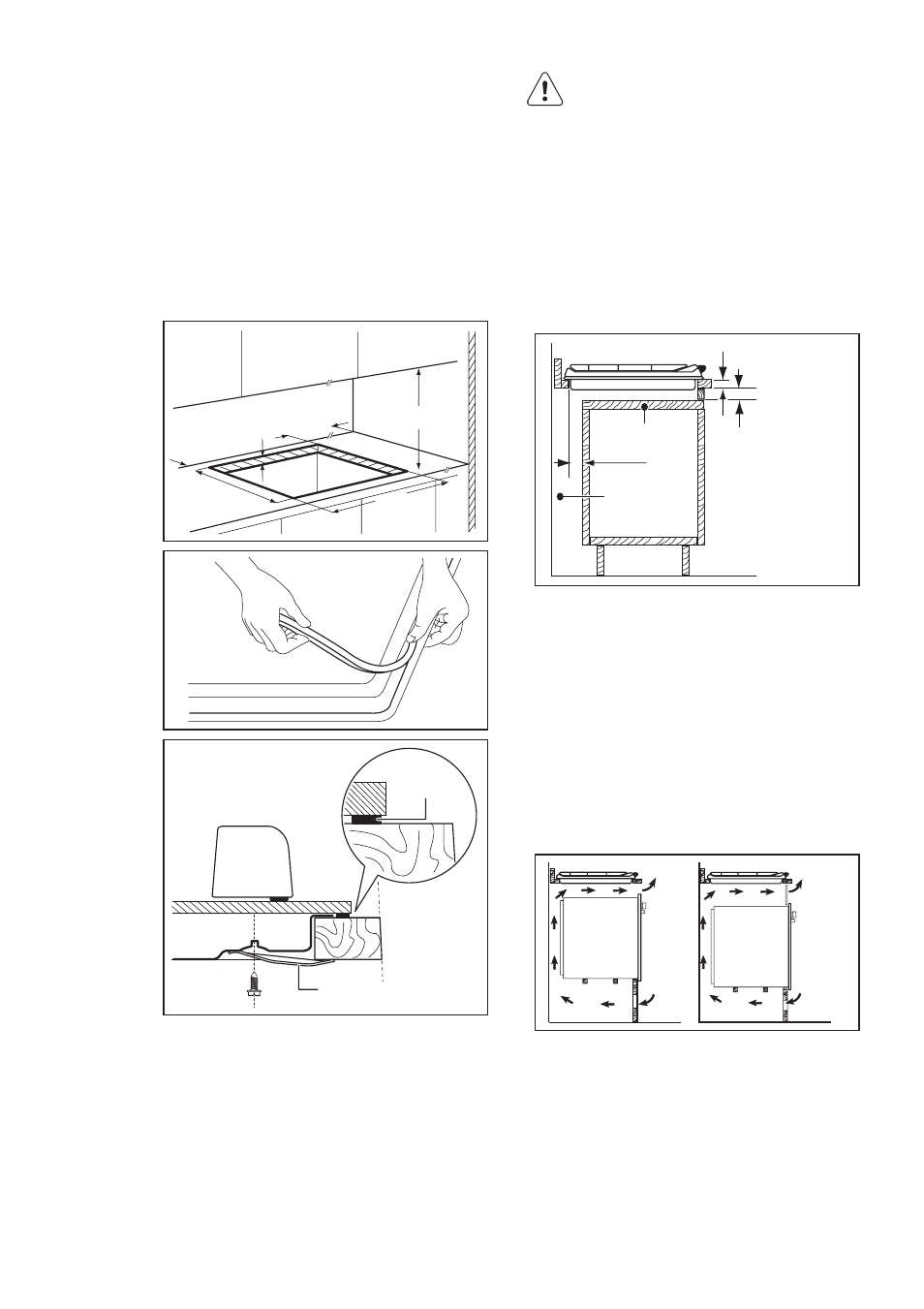

8.6 Paigutamine mööblisse
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
B
A
A)
komplekti kuuluv tihend
B)
komplekti kuuluvad toed
ETTEVAATUST
Pliidi võib paigaldada ainult tasa‐
sele tööpinnale.
8.7 Paigaldusvõimalused
Uksega köögikapp
Pliidi alla paigaldatavat plaati peab saa‐
ma kergelt eemaldada ning see peab
võimaldama hõlpsat juurdepääsu tehnili‐
se abi vajaduse korral.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Eemaldatav plaat
B)
Vaba ruum ühenduste jaoks
Köögikapis olev ahi
Pliidi avause mõõtmed peavad vastama
joonisele ning köögikapp peab olema va‐
rustatud õhuavadega pideva õhu juurde‐
pääsu tagamiseks. Ohutuse tagamiseks
ja ahju hõlpsaks eemaldamiseks köögi‐
kapist tuleb pliidi ja ahju elektriühendu‐
sed paigaldada eraldi.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
