2.
Верхняя правая крышка служит для устранения застрявшей бумаги. Здесь
размещается механизм триммера.
3.
Выходной лоток брошюровщика: в этот лоток поступают готовые работы
брошюровщика после перпендикулярной фальцовки.
4.
Панель управления: панель включает дисплей с мнемосхемами, кнопки и
различные индикаторы.
5.
Сборник отходов триммера служит для сбора отходов триммера. Для удаления
и утилизации отходов триммера необходимо выдвинуть этот ящик.
ПРИМЕЧАНИЕ
Верхние крышки нельзя открывать во время эксплуатации аппарата или при его
нахождении в состоянии простоя. Крышки можно открывать, только когда загорается
индикатор и возникает застревание/сбой в модуле перпендикулярной фальцовки
триммера.

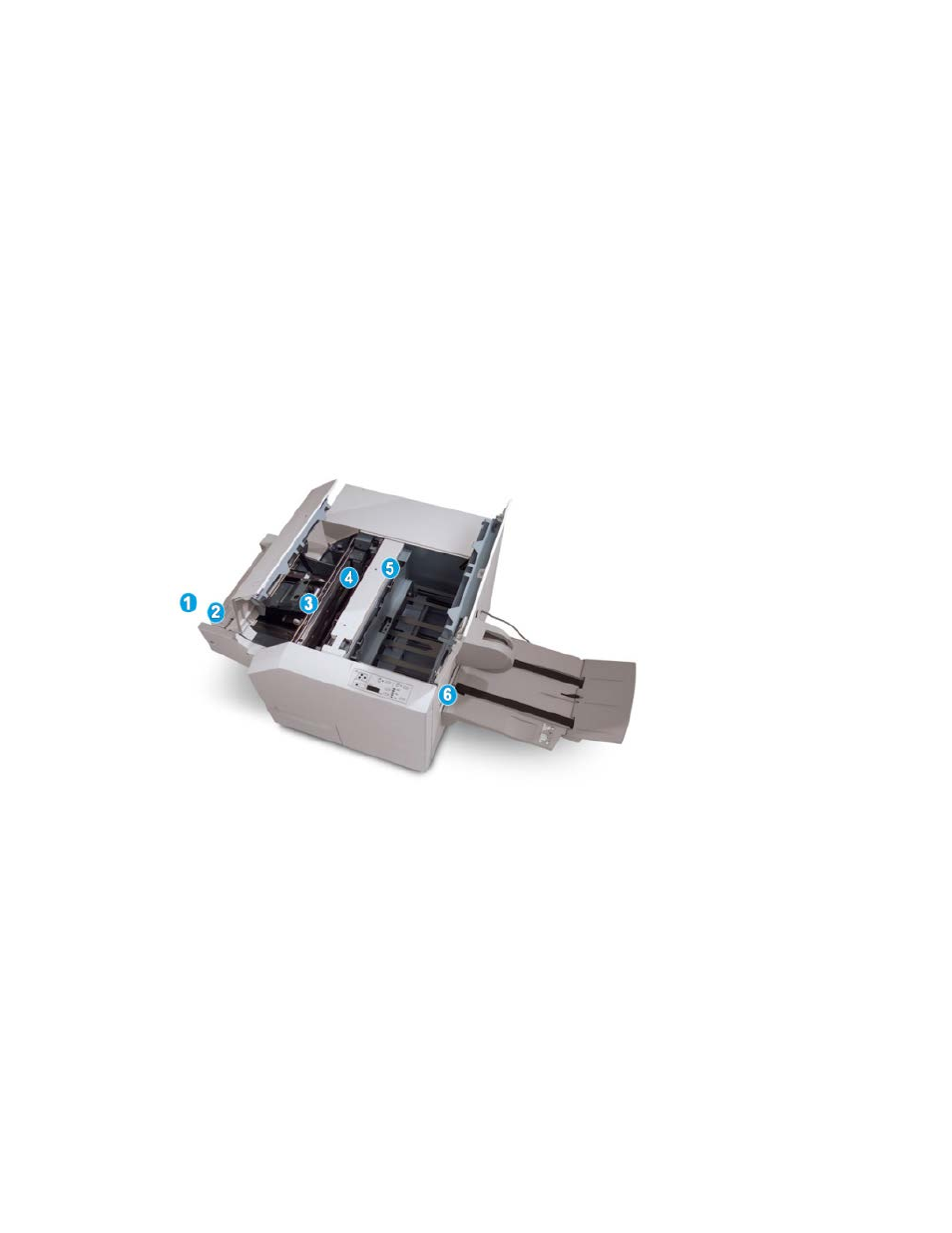

Тракт бумаги
1.
Брошюра из секции брошюровщика финишера поступает в модуль
перпендикулярной фальцовки триммера.
2.
Датчик выхода брошюры (в модуле перпендикулярной фальцовки триммера)
определяет переднюю кромку (корешок) брошюры и перемещает ее в секцию
перпендикулярной фальцовки.
3.
Когда корешок брошюры поступает в секцию перпендикулярной фальцовки,
брошюра зажимается и начинаются операции перпендикулярной фальцовки.
4.
Брошюра разглаживается и корешок торцуется в соответствии с настройкой
перпендикулярной фальцовки, указанной в панели управления.
5.
После разглаживания брошюры и торцовки корешка брошюра поступает в секцию
триммера.
18-3
Печатная машина Xerox
®
Color C75
Руководство пользователя
Модуль перпендикулярной фальцовки триммера
