Панель управления

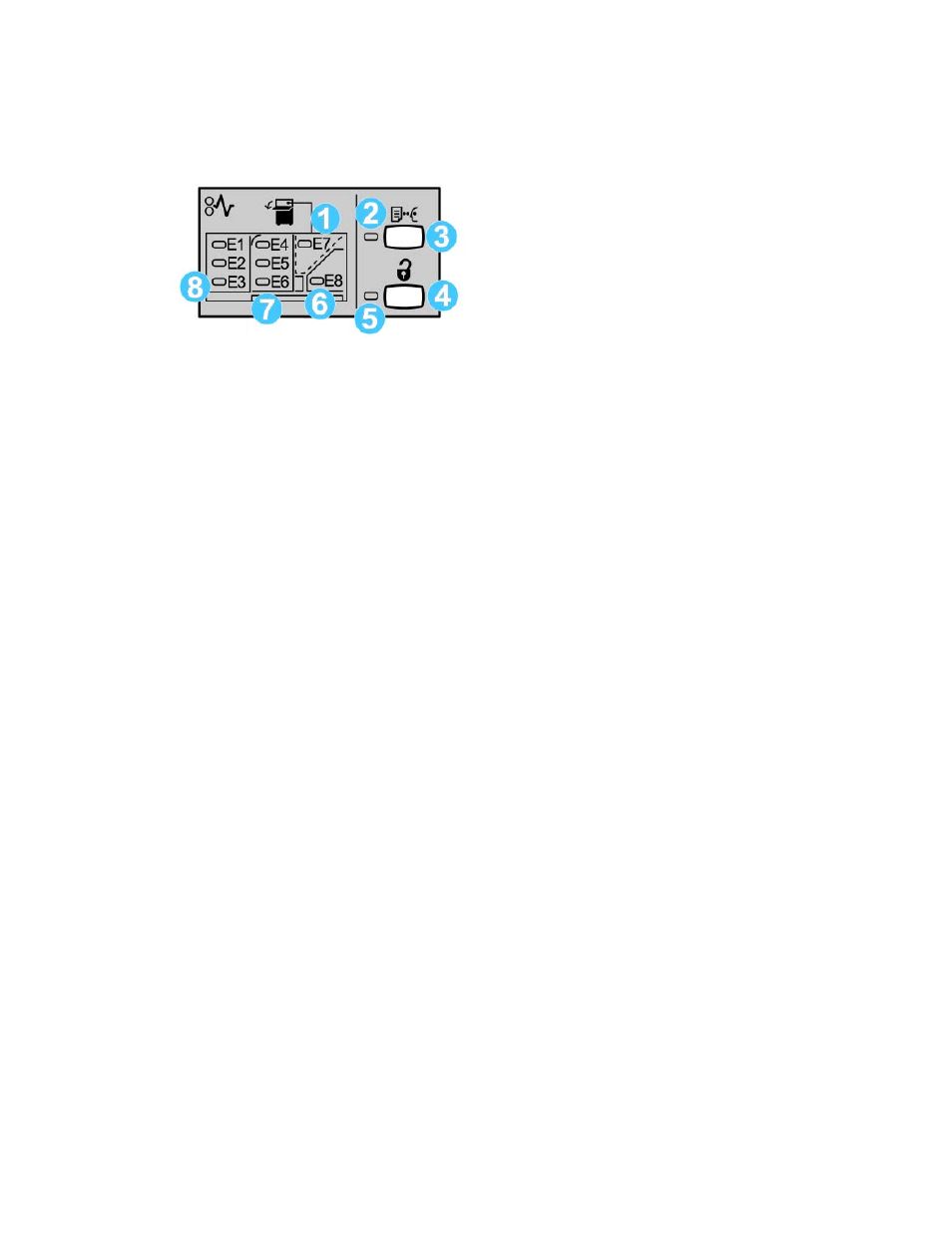

Элементы панели управления HCS
1.
Индикатор застревания в зоне верхнего лотка: мигает при застревании в зоне
верхнего лотка (Е7).
2.
Индикатор пробной печати: мигает, когда в верхний лоток выводится пробный
отпечаток.
3.
Кнопка пробного комплекта: при нажатии этой кнопки укладчик HCS выводит в
верхний лоток следующий подобранный комплект. Пробный отпечаток из одной
страницы поступает в зону вывода.
4.
Кнопка разгрузки: при однократном нажатии этой кнопки опускается лоток
укладчика и отпирается передняя дверца HCS.
5.
Индикатор разгрузки: этот индикатор загорается после того, как лоток укладчика
опускается в нижнее положение и можно открыть переднюю дверцу.
6.
Индикатор застревания в зоне выхода: мигает при застревании в зоне выхода
(Е8).
7.
Индикатор застревания в зоне подачи укладчика: мигает при застревании в зоне
Е4, Е5 или Е6.
8.
Индикатор застревания в зоне входа укладчика: мигает при застревании в зоне
E1, E2 и/или E3.
Верхний лоток укладчика HCS
Верхний лоток обеспечивает следующее возможности.
• Копии и отпечатки на выходе легко выравниваются, без складок и морщин.
• Чтобы облегчить извлечение готовых копий, укладчик HCS можно остановить
нажатием кнопки «Стоп» на экране аппарата.
