Бумага и материалы
42 Многофункциональный принтер серии WorkCentre 7500
Руководство пользователя

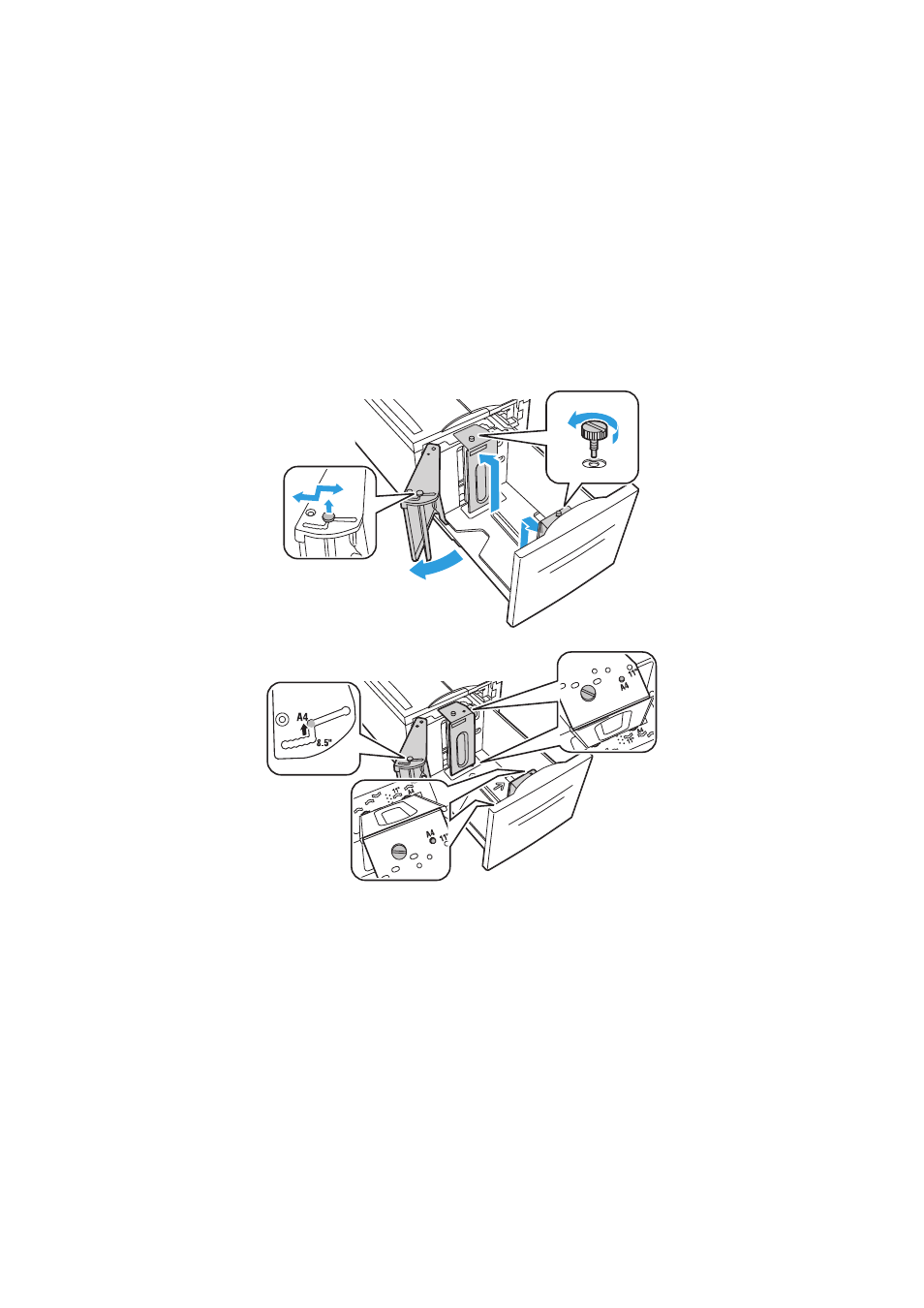

1. Выверните винт крепления разделительной пластины на задней стенке лотка.
2. Снимите разделительную пластину.
3. Вставьте выступы внизу пластины в пазы на дне ящика, соответствующие формату бумаги.
4. Сдвиньте верхнюю часть разделительной пластины, чтобы выступ на задней стенке лотка
вошел в соответствующее отверстие пластины.
5. Закрепите разделительную пластину винтом.
6. Повторите действия 1-5 для разделительной пластины на передней стенке лотка 6.
7. Найдите штифт вверху бокового затвора.
8. Приподняв штифт, вставьте его паз нужного формата бумаги вверху бокового затвора.
9. Отпустите штифт, чтобы он зафиксировался.
