Проход печатных носителей в принтере 9-4

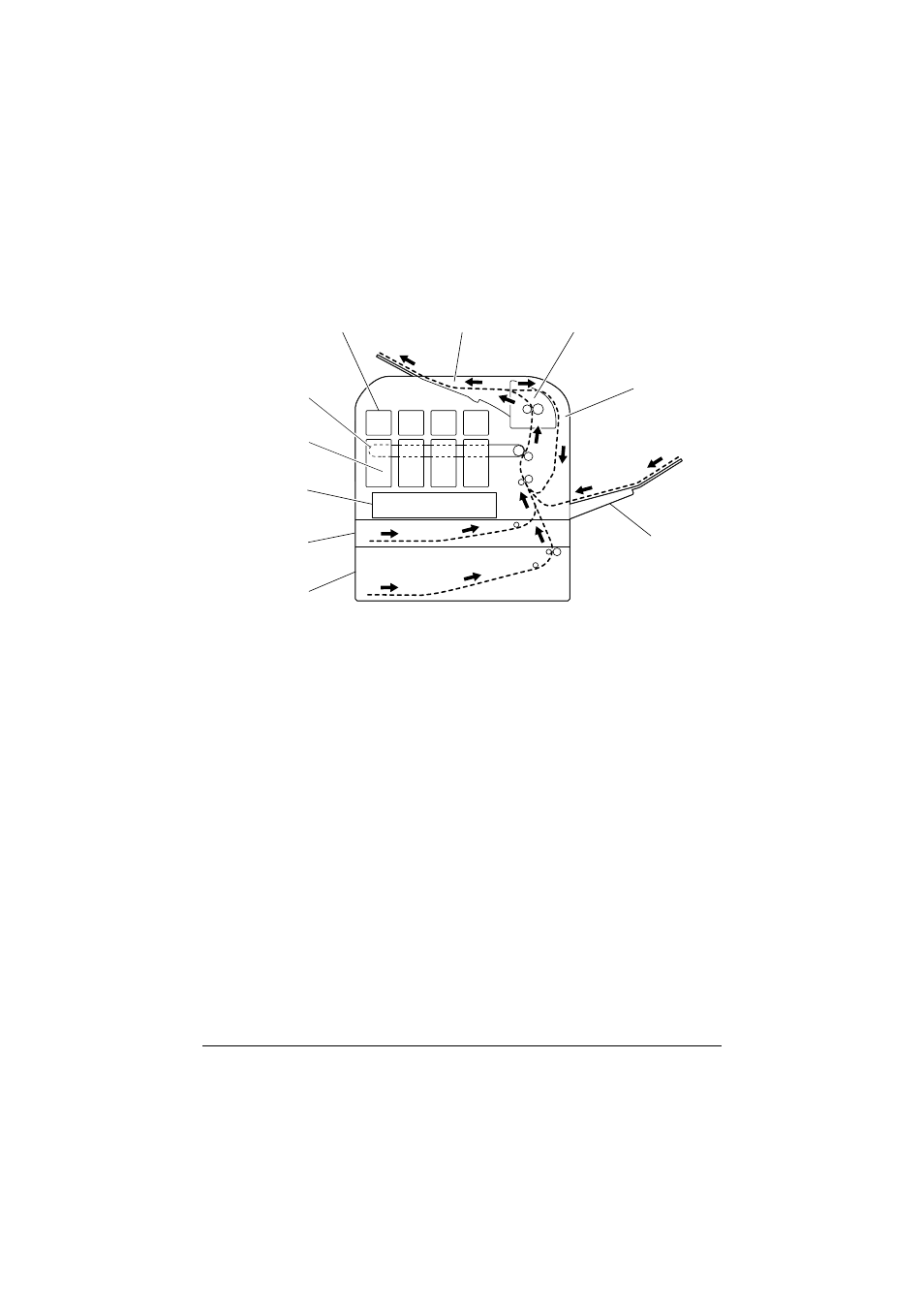

Проход печатных носителей в принтере
Если Вы будете знать по какой схеме носители проходят в принтере,
Вам будет проще найти место, в котором носители застряли.
1. Тонер-картридж 6 Лоток 3 (Опциональный
нижний податчик PF-P09)
2 Выходной лоток 7 Лоток 2
3 Блок закрепления FU-P02 8 Узел печатающей головки
4 Дуплекс 9 Блок отображения
5 Лоток 1 (лоток ручной подачи) 10 Блок ленты переноса TF-P05
3 2 1
9
10
5
4
8
7
6
