Заменить модуль чтения карт памяти – Инструкция по эксплуатации Lenovo H50-50 Desktop
Страница 53
48
Руководство пользователя
заменить модуль чтения карт памяти
Чтобы заменить модуль чтения карт памяти, выполните
следующие действия.
1. Снимите кожух компьютера. См. «Снятие кожуха компьютера».
2. Снимите переднюю панель. См. «Снятие и замена передней панели».
3. Отключите кабель передачи данных для устройства чтения карт памяти
от разъема на материнской плате.
4. Отвинтите винт, крепящий модуль чтения карт памяти к раме.

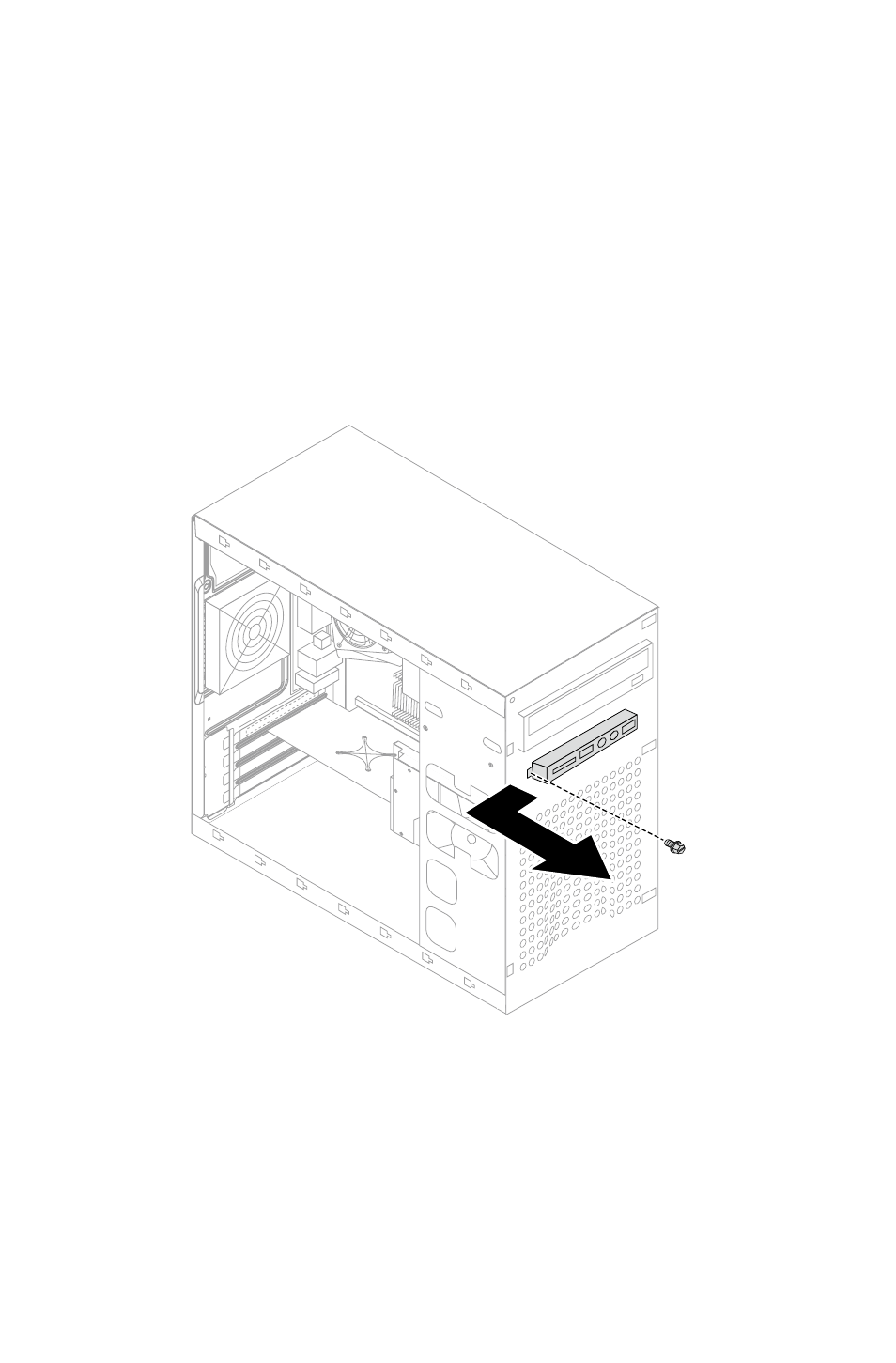

5. Выдвиньте модуль чтения карт памяти, как показано на рисунке.
6. Совместите новый модуль чтения карт памяти с крепежным отверстием
на раме и задвиньте его на место.
7. Закрепите новый модуль чтения карт памяти на раме с помощью винта.
8. Установите переднюю панель. См. «Снятие и замена передней панели».
9. См. «Завершение установки».
