38
Руководство пользователя
Lenovo H50-05
2 1 3
4
5
6 7 8 11 10 12 9

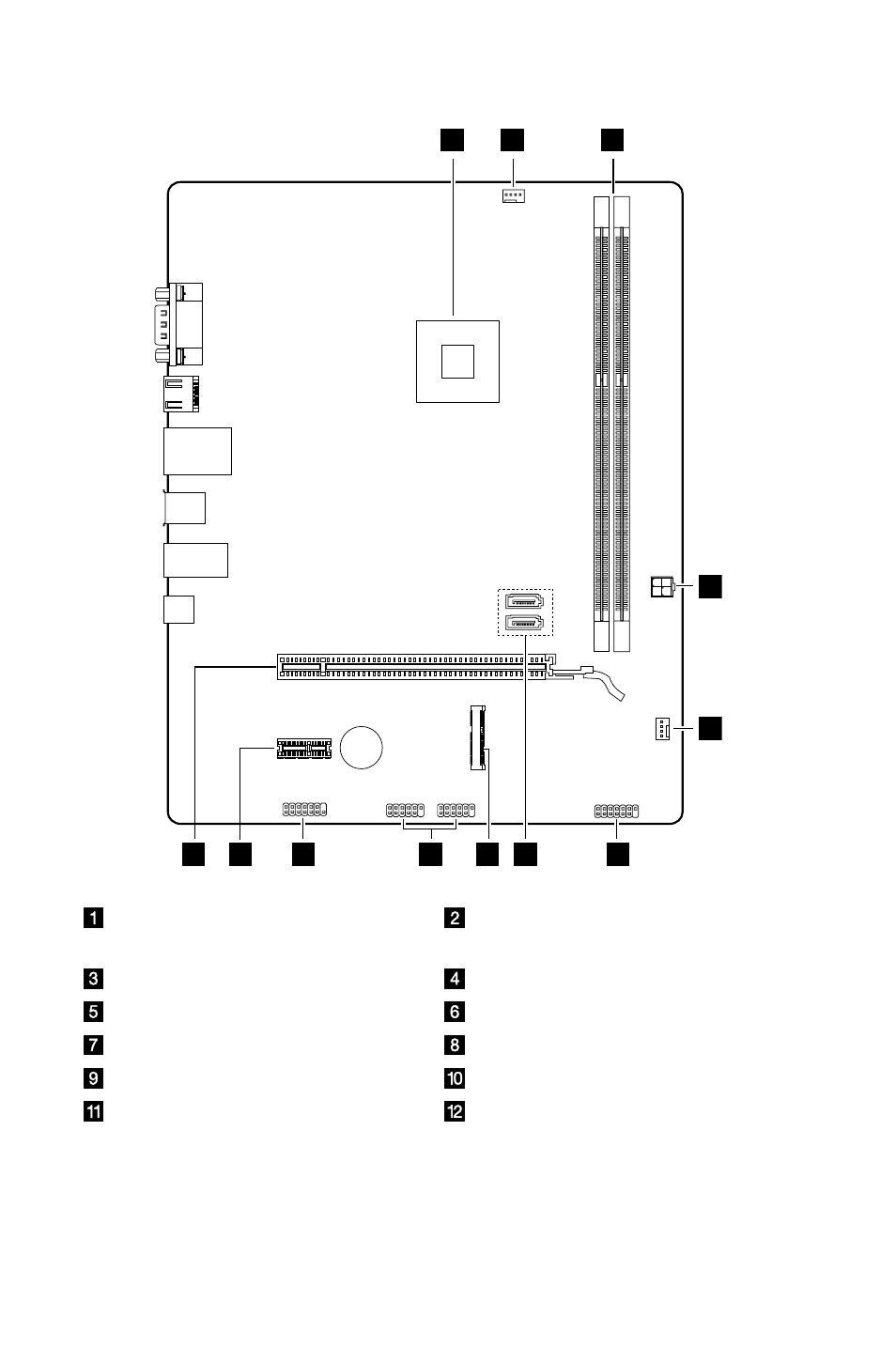

Микропроцессор и теплоотвод Разъем вентилятора
микропроцессора
Разъемы памяти (2) Разъем питания жесткого диска
Перемычка Clear CMOS Разъем передней панели
Разъемы SATA (2) Разъем Mini PCI-E
Передние USB-разъемы (2) Передний аудиоразъем
Разъем графического адаптера
PCI Express X 1 Разъем графического адаптера
PCI Express X 16
