7. Электроконтакты
12099431 07/2009 RU
WIKA Руководство по эксплуатации. Манометрические термометры 9
Электрические подключения должны производиться только
„
квалифицированными электриками.
Электроконтакты выведены на винтовые клеммы, расположенные в
„
клеммной коробке.
Максимальное сечение провода 1.5 мм „ 2 .
Схема подключения и назначение клемм указаны на этикетке прибора.
„
Подстройка стрелки уставки
Подстройка производится через приспособление в стекле при помощи
специального ключа (входит в комплект, закреплен на клеммной коробке).
Настройка уставок может быть произведена во всем диапазоне прибора,
однако, исходя из соображений точности переключения и долговечности
работы механизма, уставки должны настраиваться в пределах 10 % ... 90
% диапазона измерений.
7.1 Контакты с магнитным поджатием Модель 821 и скользящие
контакты Модели 811
Магнитные или скользящие контакты замыкают или размыкают внешнюю
цепь при достижении стрелкой-указателем заданных уставок.
Окисление поверхностей в точках контакта может привести к сбоям в
работе прибора, таким, как появление дуговых разрядов при контакте,
неправильные срабатывания в случае искробезопасных цепей (низкие
токи и напряжения), а также при относительно высоких контактных
электрических нагрузках.

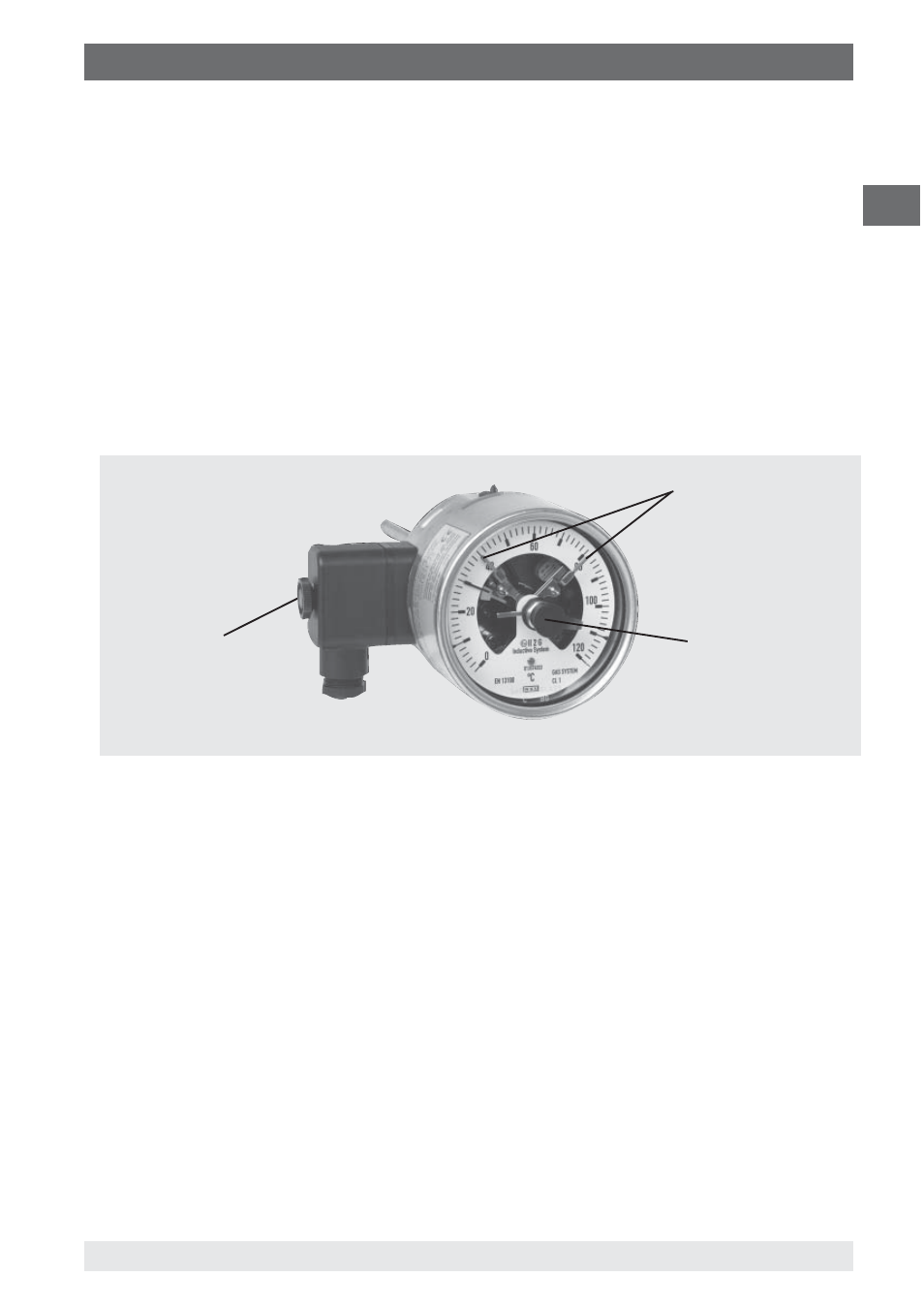

Съемный
ключ
Указатель
уставок
Приспособление
для подстройки
