3. Условия монтажа
12099431 07/2009 RU
WIKA Руководство по эксплуатации. Манометрические термометры 6
При монтаже термометров с поворотными или наклонными корпусами
необходимо выполнять следующее:
1. Ослабить резьбовые переходники (или накидные гайки) на штоке.
2. Ослабить шестигранные болты и шлицевые винты на наклонном
устройстве.
3. Установите корпус в желаемое положение, затяните шестигранные
болты и шлицевые винты, затем окончательно затяните резьбовые
переходники (или накидные гайки) на штоке.
При использовании защитной гильзы конец штока термометра не
„
должен касаться ее дна
Капилляры должны быть защищены от сгибания. Минимальный радиус
„
изгиба - не менее 6 мм. Любые повреждения целостности капилляра
могут привести к выходу прибора из строя.
Если шток установлен в месте, подверженном ударным или „
вибрационным воздействиям, то капилляр должен быть свернут
несколько раз в петлю. Также необходимо убедиться, что капилляр
не натягивается на длине между местом его крепления к штоку и
ближайшей точкой, в которой он жестко закреплен. Любые чрезмерно
длинные кабели или капилляры должны также быть свернуты в петли,
чтобы предотвратить их повреждение.
Не допускается приварка/припайка капилляра, а также его жесткое
„
механическое крепление при монтаже, поскольку это может повредить его.

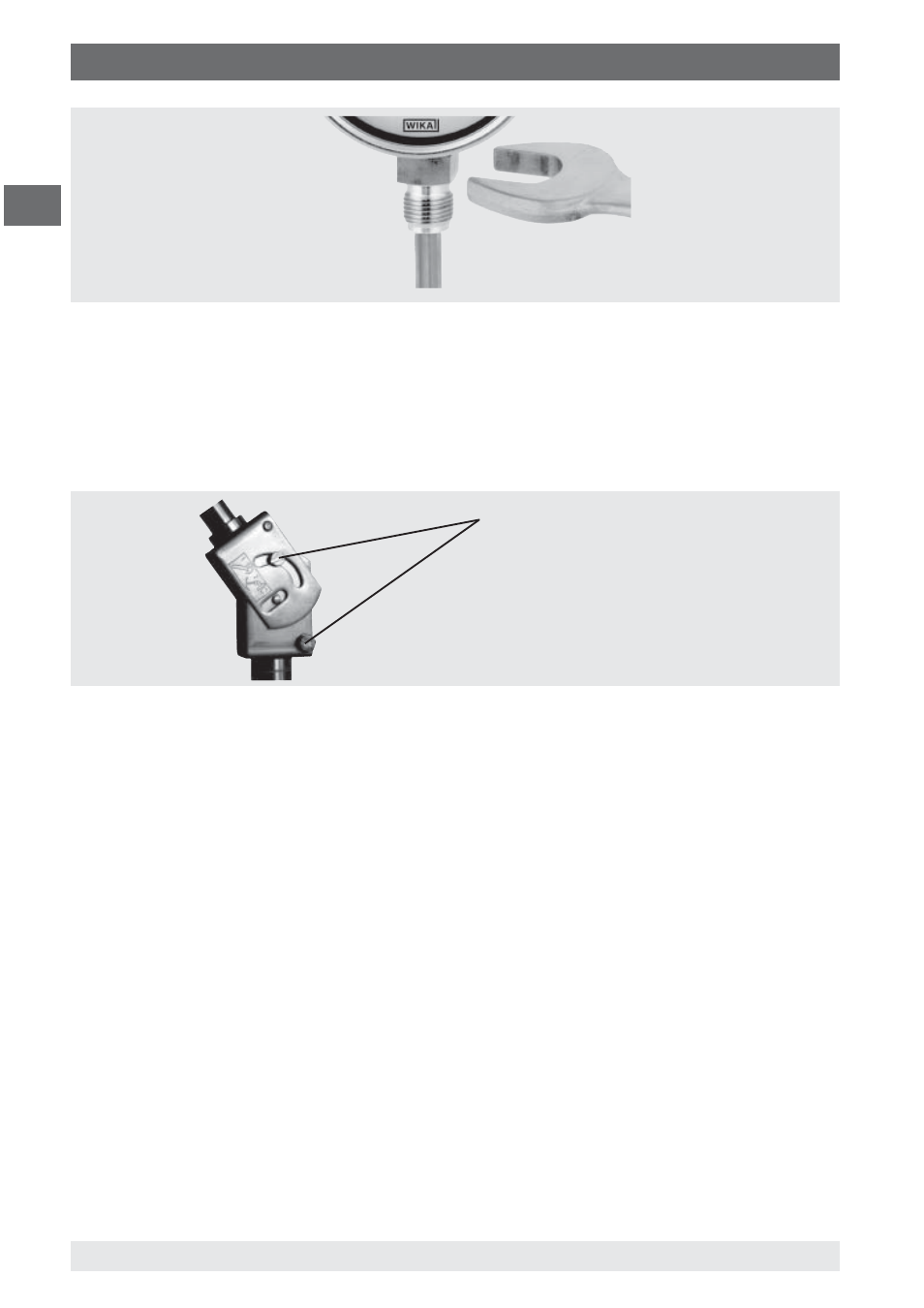

Монтаж при
помощи ключа
ослабить
Не забудьте ослабить винты с
противоположной стороны!
