6. Диагностика, обработка ошибок и оптимизация
6-13
Festo P.BE-CPX-CMPX-SYS-RU ru 1208b
6.3 Диагностика по светодиодам
Для диагностики терминала CPX на корпусе контроллера
CMPX предусмотрены светодиоды. Они имеются также
и на отдельных модулях, подключенных к разъему привода.
Светодиоды на контроллере CMPX
Светодиоды на верхней крышке сигнализируют об ошиб-
ках контроллера CMPX.
1
Ошибка
P (красный)
2
Power Load
PL (желтый)
PL
1
2

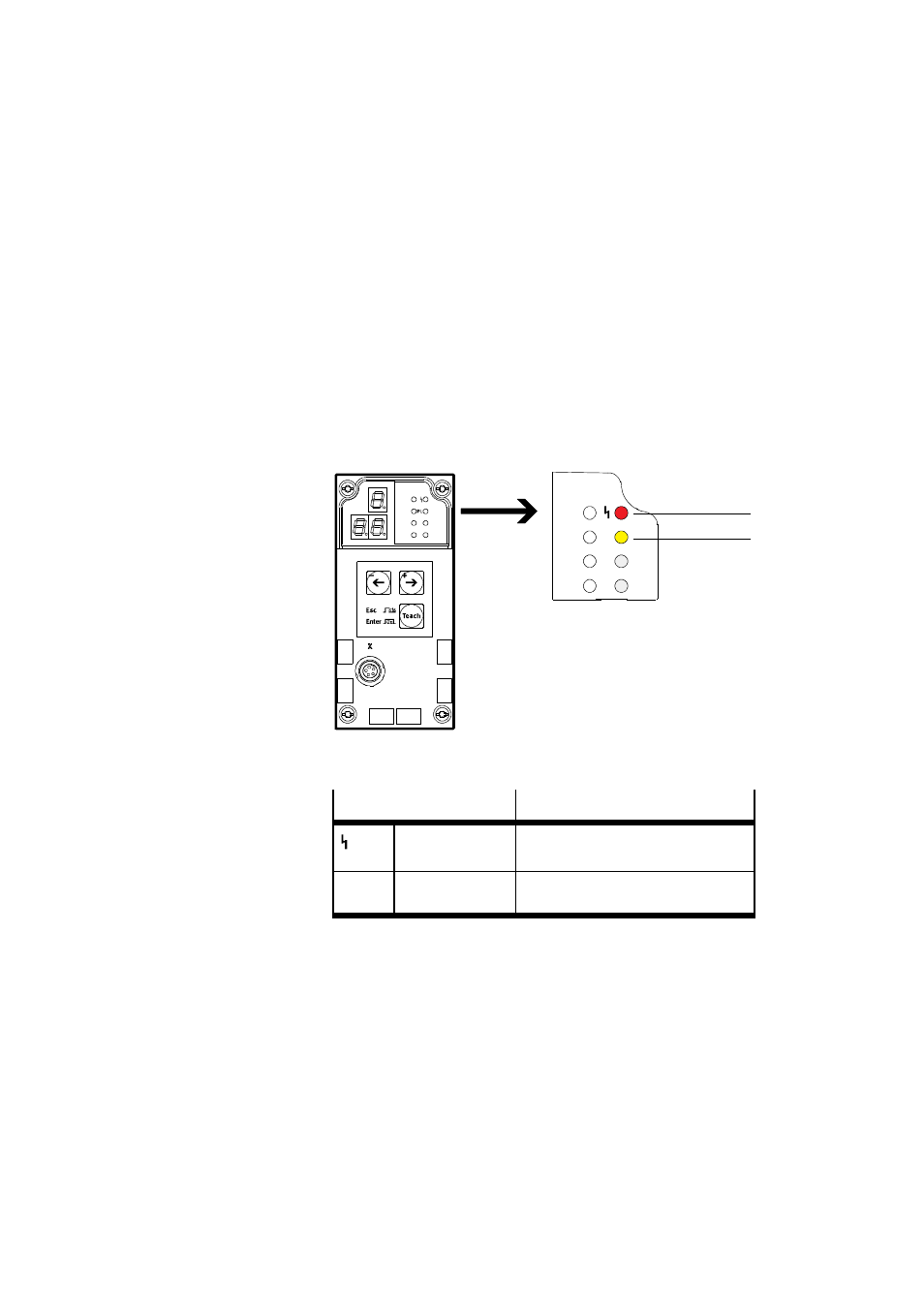

Рис. 6/1: Светодиоды на контроллере CMPX
Светодиод
Описание
Светодиод
ошибки
Загорается при возникновении
ошибок в контроллере CMPX.
PL
Светодиод
электропитания
Загорается при правильном
напряжении нагрузки (U
VAL
).
Табл. 6/4: Обзор функций светодиодов контроллера CMPX
