Инструкция по эксплуатации Festo Поворотные модули со встроенным датчиком перемещения DSMI
Страница 8
DSMI-…-B
Festo DSMI-…-B-Z2 1210b Русский
8

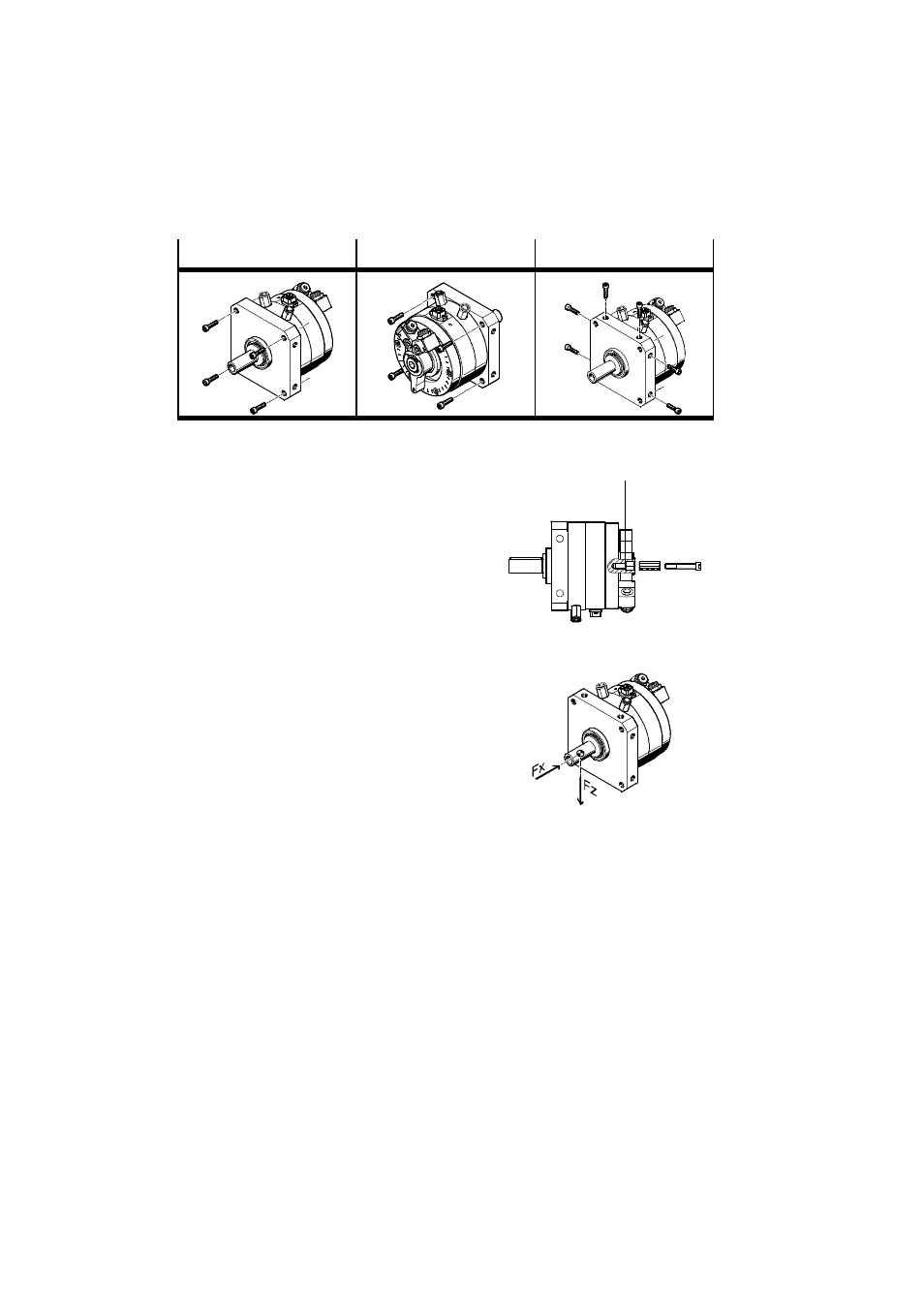

Крепление спереди
Крепление сзади
Крепление сбоку
Fig. 3
При использовании внутреннего шестигранника длямонтажа
самоконфигури-
руемого
второго выходного вала:
S Проследите за тем, чтобы второй
выходной вал не мог выскользнуть из
внутреннего шестигранника
9.
Дляэтого служит резьба (A) в
основании внутреннего шестигранника.
В этом случае может быть установлен
крепежный винт. Второй выходной вал
должен иметь дляэтого
соответствующее отверстие.
S Убедитесь в том, что при размещении
подвижной нагрузки соблюдаются
следующие заданные условия
(
глава “Технические
характеристики” и “Графики характеристик”):
–
монтаж без перекоса,
–
допустимое радиальное усилие Fz,
–
допустимое осевое усилие Fx,
–
допустимый момент инерции масс.
Должен быть рассчитан момент инерции масс перемещаемой нагрузки.
При расчете следует учитывать плечи рычага, кронштейн и нагрузку на
втором выходном валу. Допустимый момент инерции масс (
данные
каталога) должен соответствовать конкретным условиям:
–
номинальному размеру DSMI
–
типу демпфированияв конечных положениях
–
времени поворота
–
углу поворота
Эта информацияприводитсяв данных каталога или в описании, прилага-
ющемсяк контроллеру позиционирования.
Fig. 4
(A)
Fig. 5
