DSMI-…-B
Festo DSMI-…-B-Z2 1210b Svenska
33

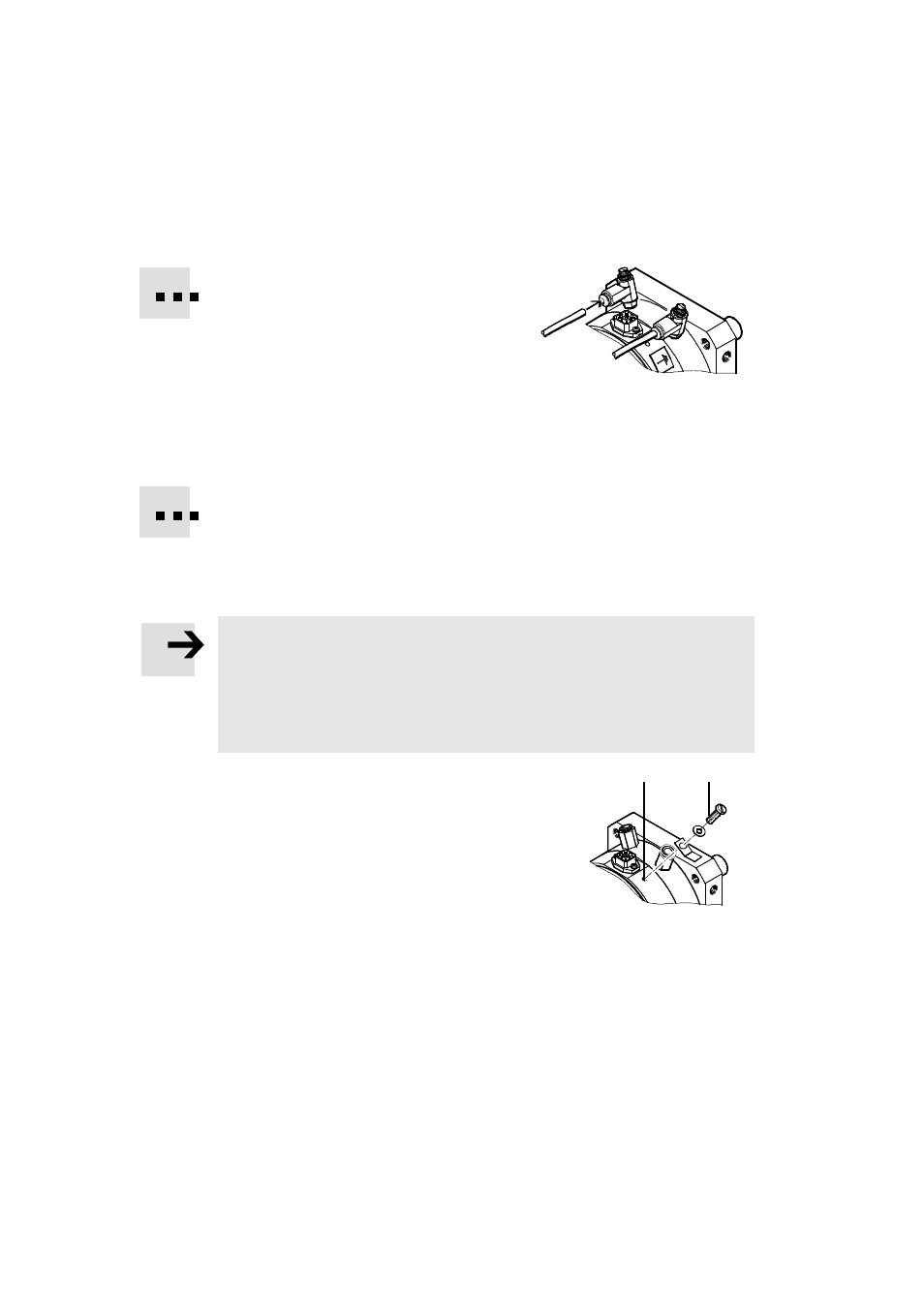

Vid alla andra applikationer (t.ex. som mätcylinder) gäller:
•
Använd strypbackventiler av GRLA för att
ställa in vridhastigheten.
De skruvas in direkt i trycklufts-
anslutningarna (ta bort
standardskruvkopplingen med färgkod).
•
Anslut DSMI.
Vid excentriska massor:
•
Kontrollera om det krävs styrda backventiler HGL eller en tryckluftsbehållare
VZS.
Vid plötsligt tryckfall undviks därmed att den rörliga massan slår nedåt.
Elektrisk montering
Information
Krypströmmar kan störa mätsystemet.
• Se till att jordanslutningen
6 är ansluten till jordpotentialen (jordkabel
valfritt med ögla eller flatstiftshylsa).
Jordkabelns kabeltvärsnitt måste vara minst 2,5 mm
2
, kabellängden
max 0,5 m lång.
•
Skruva i den medföljande skruven
aC
med skärande gänga i hålet för
jordanslutningen
6.
På så sätt föreligger elektrisk kontakt
trots den anodoxiderade ytan.
Bild 18
Bild 19
aC
6
