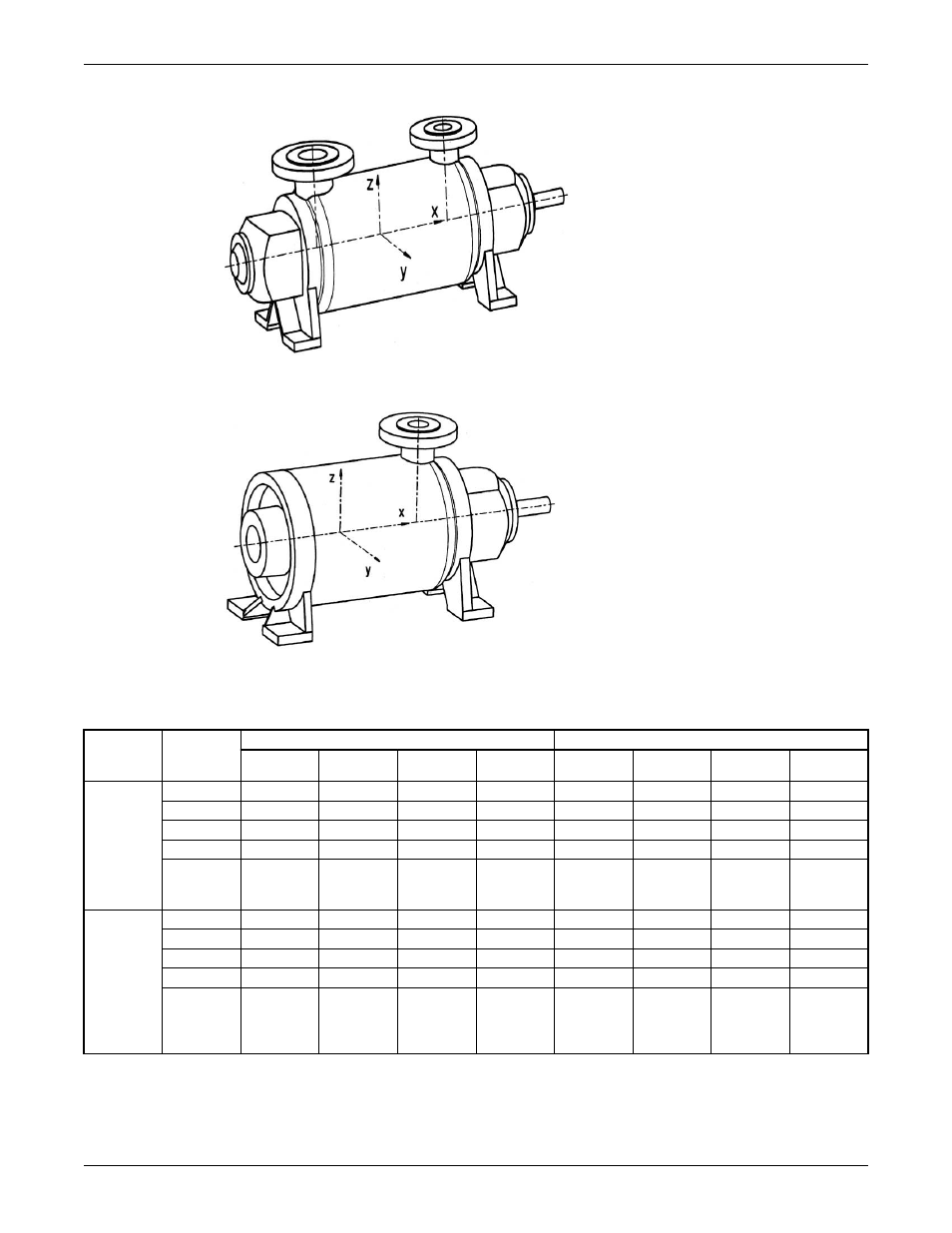

Радиальное всасывание
Одностороннее всасывание
Максимальные допустимые нагрузки сопел
Уровни нагрузки сопел для всасывающего и выходного фланцев указаны отдельно. Не допускайте
превышения указанных допустимых значений сил и моментов.
Располож
ение
сопел
Диаметр
фланца, в
дюймах
Силы, в фунт-силах (Нм) Моменты, в футофунтах (Нм)
Fx Fy Fz Σ F Mx My Mz Σ M
Вертикаль
ное сопло,
расположе
нное
перпендик
улярно
валу (Рис.
17, 18).
1,5 74 (100) 67 (91) 85 (115) 133 (180) 207 (281) 103 (140) 140 (190) 273 (370)
2,5 126 (171) 115 (156) 139 (188) 220 (298) 258 (350) 148 (201) 192 (260) 354 (480)
4,0 202 (274) 182 (247) 227 (308) 355 (481) 325 (441) 192 (260) 243 (329) 450 (610)
5,0 254 (344) 227 (308) 281 (381) 443 (601) 420 (569) 258 (350) 325 (441) 590 (800)
6,0 303 (411) 274 (371) 337 (457) 531 (720) 516 (700) 325 (441) 398 (540) 730 (990)
Горизонта
льное
сопло,
расположе
нное
перпендик
улярно
валу (Рис.
17, 18).
1,5 74 (100) 85 (115) 67 (91) 133 (180) 207 (281) 103 (140) 140 (190) 273 (370)
2,5 126 (171) 139 (188) 115 (156) 220 (298) 258 (350) 148 (201) 192 (260) 354 (480)
4,0 202 (274) 227 (308) 182 (247) 355 (481) 325 (441) 192 (260) 243 (329) 450 (610)
5,0 254 (344) 281 (381) 227 (308) 443 (601) 420 (569) 258 (350) 325 (441) 590 (800)
6,0 303 (411) 337 (457) 274 (371) 531 (720) 516 (700) 325 (441) 398 (540) 730 (990)
Техническое обслуживание
Model 3355 Руководство по установке, эксплуатации и техническому обслуживанию 51
