Описание изделия
Общее описание модели
Goulds модели 3355 – это многоступенчатый насос с сегментированным корпусом и радиальной
плоскостью разъема, оборудованный унифицированными промежуточными деталями. Этот насос
изготовлен из чугуна и нержавеющей стали 316. Доступные конфигурации насоса:
• Радиальное всасывание (RS)
• Одностороннее всасывание (ES)

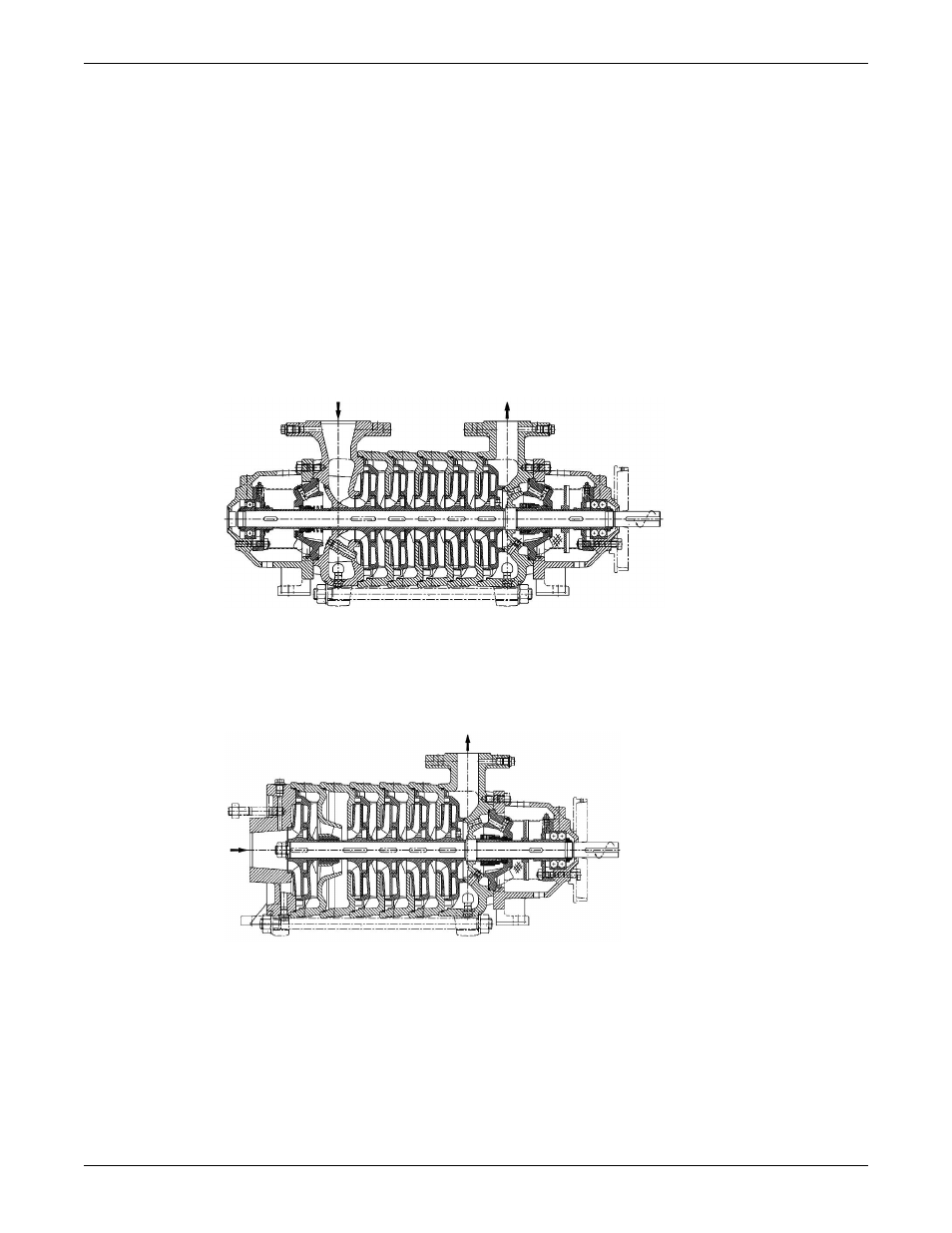

Радиальное всасывание
Насосы данной конфигурации оснащены соплами радиального всасывания и нагнетания. Каждое
сопло можно расположить вертикально либо горизонтально под углом 90° к любой стороне. Эта
модель состоит из двух крепких кожухов подшипника с обычными подшипниками и механическим
уплотнением на каждой стороне насоса.
Одностороннее всасывание
Насосы данной конфигурации оснащены соплами одностороннего всасывания и радиального
нагнетания. Каждое сопло можно расположить вертикально либо горизонтально под углом 90° к
любой стороне. На всасывающей стороне насоса используется смазанный подшипник, благодаря
которому отпадает необходимость во втором кожухе подшипника и механическом уплотнении.
Направление вращения
Стандарное направление вращения насоса – по часовой стрелке. Дополнительно, насосы с
радиальным всасыванием (RS) могут оснащаться приводом от вала со стороны всасывания при
вращении против часовой стрелки.
Предполагаемое применение
Эти насосы отлично подходят для опреснения морской воды и питания котлов.
