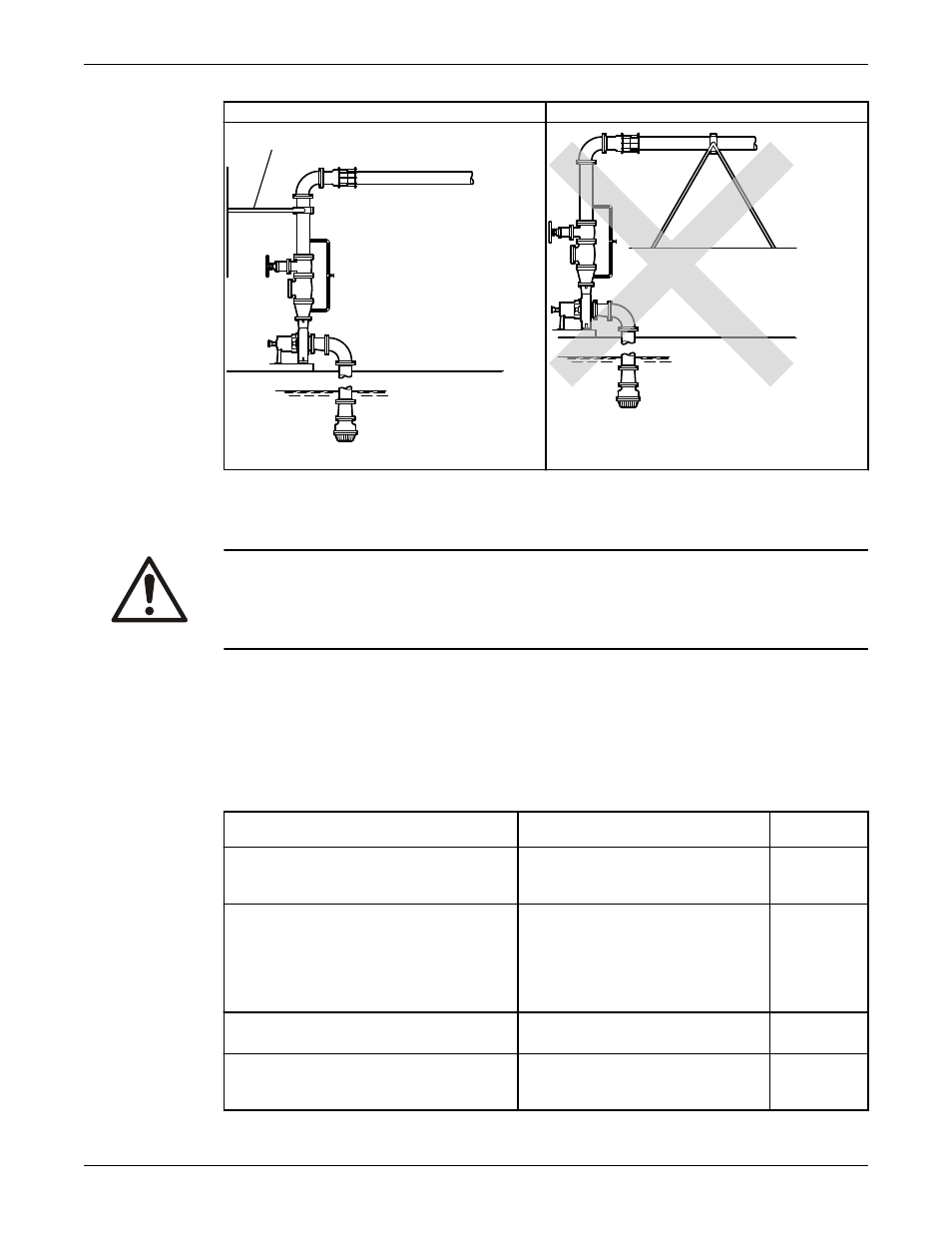

Пример: установка для расширения
Правильно Неправильно
1
1. Петлевой компенсатор расширения/патрубок
Контрольный список для проверки всасывающего трубопровода
Ссылка на график производительности
ОСТОРОЖНО:
Регулируйте производительность с помощью регулирующего клапана нагнетательной линии.
Управлять расходом со стороны всасывания запрещено. Это может привести к снижению
производительности, непредвиденному перегреву и повреждению оборудования.
Фактическая высота столба жидкости над всасывающим патрубком насоса (NPSH
A
) всегда должна
превышать требуемое значение (NPSH
R
) (см. опубликованную диаграмму рабочих характеристик
данного насоса).
Если необходимая высота всасывания превышает 3 м, а температура рабочей жидкости – 120°F
(49°C), обратитесь к графику производительности для определения требуемой высоты столба
жидкости над всасывающим патрубком насоса (NPSH
R
).
Проверка всасывающего трубопровода
Проверяемые показатели Пояснение/комментарий Отметка о
выполнении
Перед присоединением к насосу
необходимо промыть всасывающий
трубопровод.
Это снижает опасность
возникновения проблем при
эксплуатации насоса.
Минимальное расстояние между приемным
фланцем насоса и ближайшим коленом
должно равняться двухкратному диаметру
трубы.
Это позволяет минимизировать риск
кавитации во всасывающем
трубопроводе насоса по причине
турбулентности.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Колена не должны быть согнуты под острым
углом.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Всасывающий трубопровод должен быть на
один или два типоразмера больше, чем
всасывающее отверстие.
Диаметр всасывающего трубопровода
не должен быть меньше диаметра
всасывающего отверстия насоса.
Установка
36 3298 Family Руководство по установке, эксплуатации и техобслуживанию
