750
361H
101
101A
496G
740A

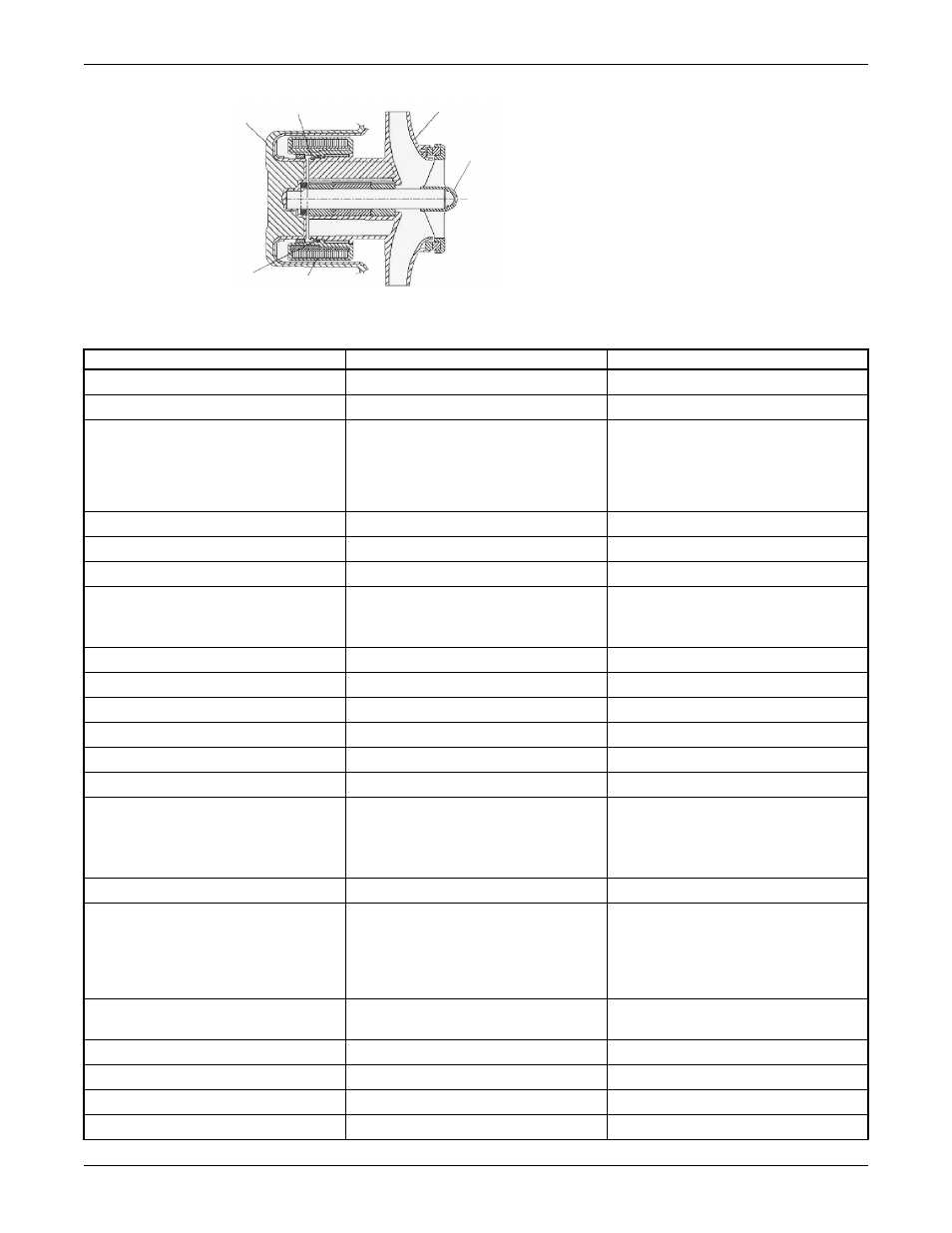

Рис. 78: Двухсекционная крыльчатка
Перечень деталей насоса на опорном основании группы L
№ п/п
Название детали
Материал
100
Кожух
Ковкое железо/тефзел
101
Узел крыльчатки
Тефзел с углеродным наполнителем
101A
1
Кронштейн подшипника
Стандартно: тефзел с углеродным
наполнителем/карбид кремния
Дополнительно: тефзел с углеродным
наполнителем/карбид кремния Dry-
guard
109A
Торцевая крышка
Эластичная сталь
112
1
Шариковые подшипники
Сталь
113A
Заглушка – маслозаливная горловина
Сталь
122A
Неподвижный вал
Стандартно: карбид кремния
Дополнительно: карбид кремния Dry-
guard
122B
Вал привода
Сталь
141C
Зажимное кольцо
Эластичная сталь
144A
Предохранительное кольцо
Литейный чугун
157A
Прокладка подшипника – радиальная
Тефлон
178S
1
Ключ – крыльчатка к подшипникам
Тефлон
178Y
Ключ – кронштейн привода
Сталь
197B
1
Подшипник – радиальный
Стандартно: угольный графит
Дополнительно: карбид кремния
Дополнительно: карбид кремния Dry-
guard
197C
1
Подшипник, реверсивная тяга
Тефлон с углеродным наполнителем
197D
1
Подшипник – тяга крыльчатки
Стандартно: тефлон с углеродным
наполнителем
Дополнительно: карбид кремния
Дополнительно: карбид кремния Dry-
guard
203
1
Компенсационное кольцо – задняя
крыльчатка
Тефлон с углеродным наполнителем
228
Рама – подшипник
Литейный чугун
241
Опора рамы
Литейный чугун
319
Смотровое окно
Сталь/стекло
332A
Лабиринтное уплотнение
Тефлон с углеродным наполнителем
Перечень деталей и чертежи поперечного сечения
