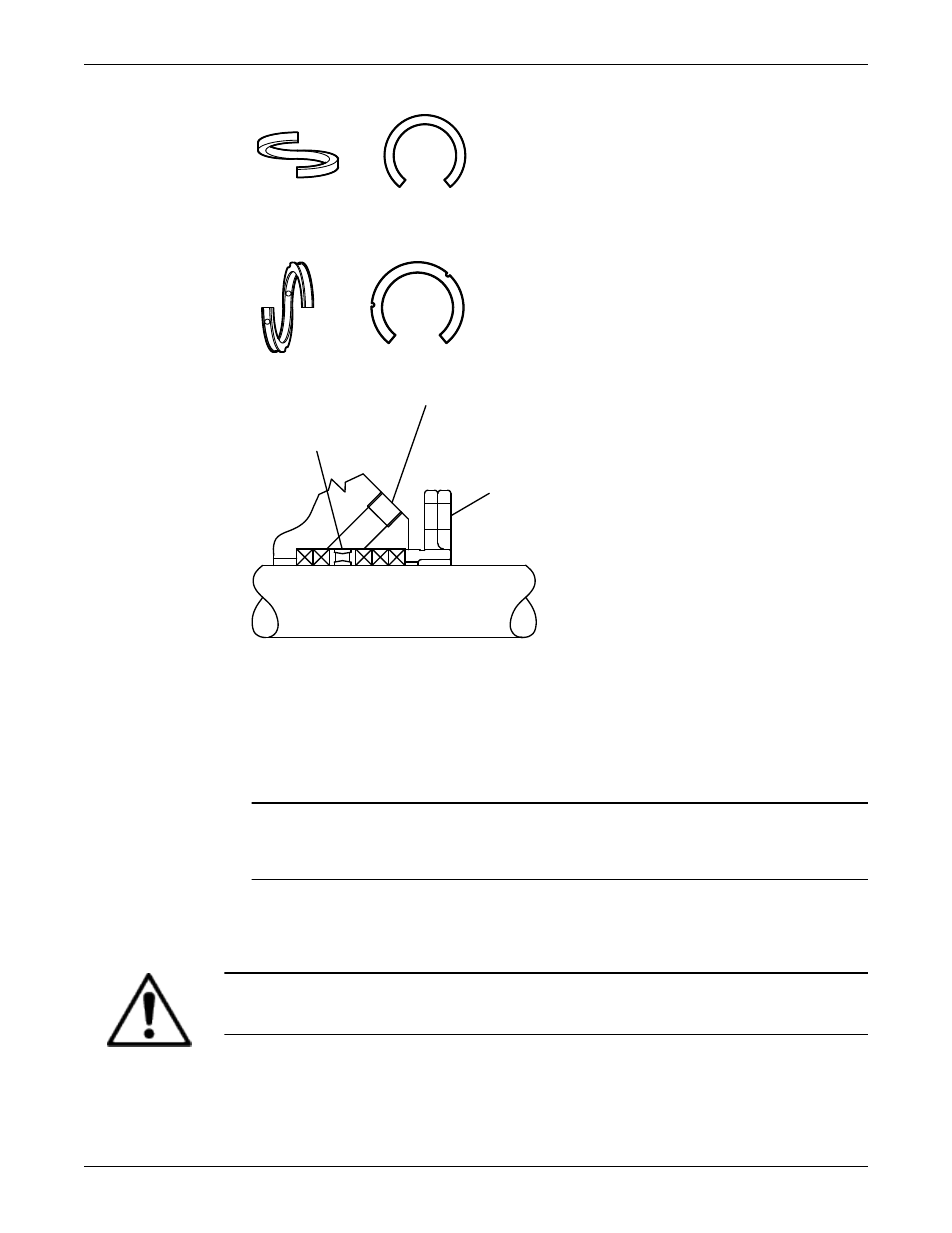

Уплотнительные кольца
Правильно
Неправильно
Фонарные кольца
Правильно
Неправильно
3
1
2
1.
Соединение для промывки фонарного кольца
2.
Расщепленный сальник (не охлаждаемый)
3.
Фонарное кольцо
3. Вставьте набивку повернув прорежь в каждом кольце на 90° относительно предыдущего.
Части камеры набивки устанавливаются в следующей последовательности:
1. Два кольца набивки
2. Одно фонарное кольцо (из двух частей)
3. Три кольца набивки
ПРИМЕЧАНИЕ: На промывочном соединении должно быть установлено фонарное
кольцо, обеспечивающее промывку. Несоблюдение этого правила может привести к
снижению производительности.
4. Установите половинки сальника и равномерно затяните гайки усилием руки.
Варианты исполнения уплотнения подвижного соединения (только для
моделей 3180 и 3185)
ПРЕДУПРЕЖДЕНИЕ:
В зоне действия стандартов ATEX запрещено использовать уплотнения подвижных соединений.
Уплотнение подвижного соединения состоит из двух частей:
• Уплотнение отражателя предотвращает утечку жидкости в ходе работы.
• Вторичное уплотнение предотвращает утечку жидкости в при остановленном насосе.
