Инструкция по эксплуатации Goulds Pumps 3180-86 - IOM
Страница 44

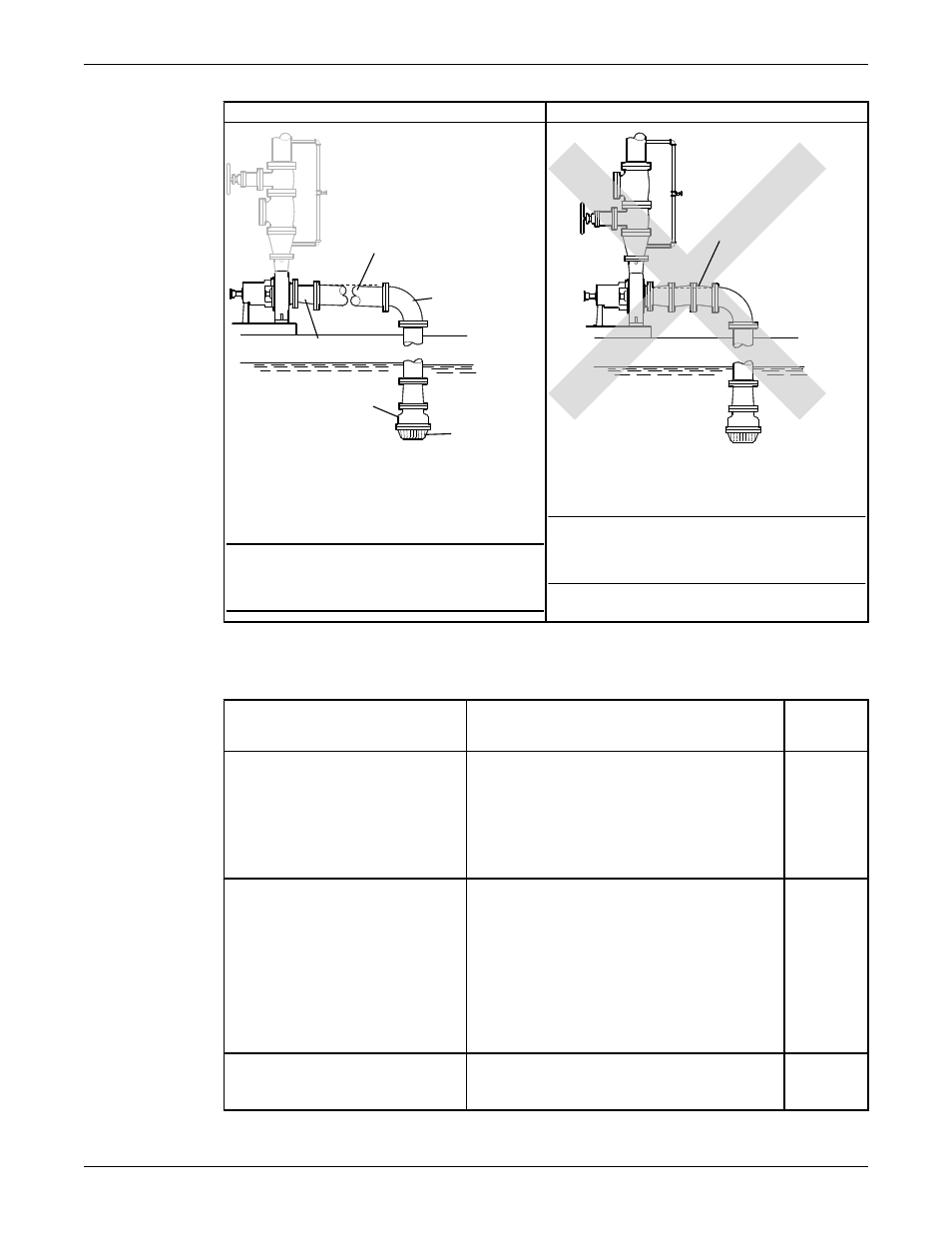

Пример: оборудование всасывающего трубопровода
Правильно
Неправильно
1
2
3
4
5
1.
Всасывающий трубопровод плавно поднимается
от источника подачи жидкости
2.
Колено большого радиуса
3.
Сетчатый фильтр
4.
Клапан в нижнем конце трубы
5.
Эксцентрическая переходная муфта с плоской
верхней частью
ПРИМЕЧАНИЕ: На данной иллюстрации
приведен пример правильной установки
оборудования на всасывающем трубопроводе.
1
1.
Воздушная пробка по причине отсутствия
эксцентрической переходной муфты и
неправильной установки всасывающего
трубопровода (недостаточно плавный подъем от
источника жидкости)
ПРИМЕЧАНИЕ: На данной иллюстрации
приведен пример неправильной установки
оборудования на всасывающем трубопроводе.
Контрольный список для нагнетательного трубопровода
Контрольный список
Проверяемые показатели
Пояснение/комментарий
Отметка о
выполнени
и
Нагнетательная линия должна быть
снабжена запорным клапаном.
Запорный клапан требуется для:
• заливки;
• регулировки расхода;
• осмотра и техобслуживания насоса.
Пример: оборудование нагнетательного
трубопровода
Нагнетательная линия должна быть
снабжена обратным клапаном,
установленным между запорным
клапаном и нагнетательным
фланцем насоса.
Расстояние между запорным клапаном и
насосом должно обеспечивать возможность
выполнения проверки обратного клапана.
Обратный клапан предотвращает повреждения
насоса и уплотнения в результате воздействия
обратного потока при отключенном приводном
блоке. Данный клапан также используется для
ограничения расхода жидкости.
Пример: оборудование нагнетательного
трубопровода
При использовании переходников
они должны устанавливаться между
насосом и обратным клапаном.
Пример: оборудование нагнетательного
трубопровода
Установка (продолжение)
42
Models 3180, 3181, 3185, and 3186 Руководство по установке, эксплуатации и техническому обслуживанию
