8
RQ
T
9
59
9
УК
Р
А
ЇН
С
Ь
≥ Для прослуховування звуку телевізора на звуковій системі
підключіть оптичний цифровий аудіокабель, HDMI
§
-кабель або
аудіокабель.
Див. інструкції з експлуатації відповідних пристроїв, де вказано
необхідні параметри аудіовиходу.
§ Тільки за умови підключення до ARC-сумісного телевізора.
Див. “Підключення з ARC-сумісним телевізором” для отримання
додаткових відомостей. (B нижче)
Це підключення забезпечує найкращу якість зображення та звуку.
VIERA Link “HDAVI Control”
Якщо ваш телевізор Panasonic підтримує функцію VIERA Link,
телевізором і домашнім кінотеатром можна управляти синхронно,
використовуючи (B 15, Операції, що пов’язані з телевізором).
≥ Використовуйте високошвидкісні кабелі HDMI.
≥ Рекомендується використовувати HDMI-кабелі вiд Panasonic. Артикульнi
номери для замовлень:
RP-CDHS15 (1,5 м), RP-CDHS30 (3,0 м), RP-CDHS50 (5,0 м), тощо.
≥ Не підключайте відео через відеомагнітофон.
Із-за встановленого захисту від копіювання зображення можуть
неправильно відображатися.
(За допомогою цього підключення можна відтворювати тільки Dolby
Digital і PCM.)
∫ Підключення з ARC-сумісним телевізором
≥ Детальні відомості див. в інструкції з експлуатації телевізора.
∫ Підключення без ARC-сумісного телевізора
Використовуйте це підключення, якщо потрібно виводити
оригінальний оточуючий звук на цей пристрій із декодера тощо.
Підключіть оптичний цифровий аудіокабель (не входить у
комплект) від роз’єму DIGITAL AUDIO IN OPTICAL на головному
пристрої до роз’єму OPTICAL OUT декодера.
≥ Якщо роз’єм DIGITAL AUDIO IN OPTICAL вже використовується для
аудіо телевізора, повторно підключіть аудіо телевізора до роз’єму
AUX за допомогою аудіокабелю.
Якщо у вас є кілька джерел звуку (таких як програвач дисків Blu-ray, DVD
рекордер, відеомагнітофон тощо), під’єднайте їх до наявних входів
телевізора, а вихід телевізора повинен потім бути підключений до роз’єму
AUX, HDMI AV OUT
§
або DIGITAL AUDIO IN OPTICAL головного пристрою.
3
Підключення аудіо- і відеопристроїв

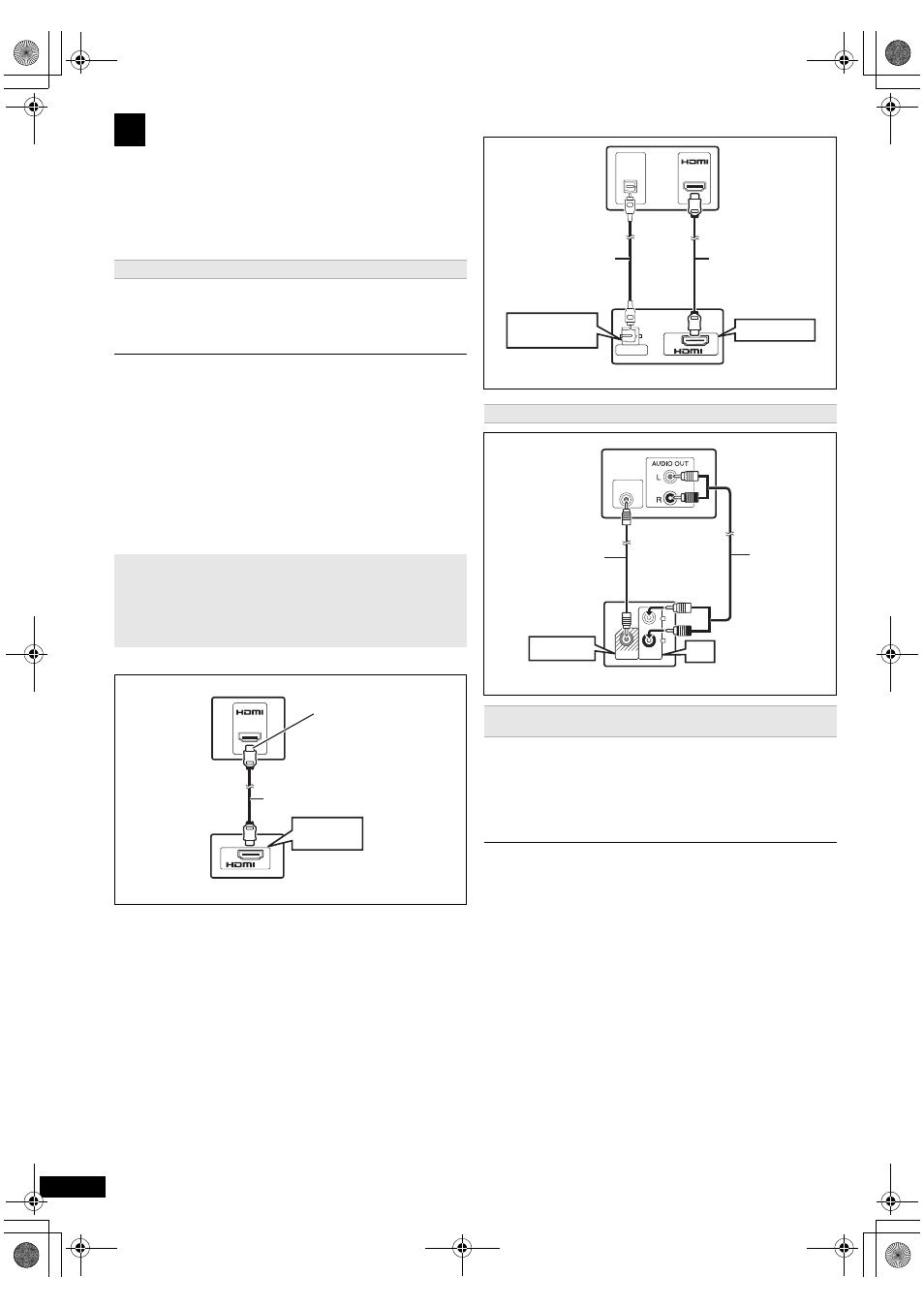

Рекомендоване підключення до телевізора
≥ Забороняється використовувати кабелі, несумісні з HDMI.
≥ Після підключення оптичного цифрового аудіокабелю або кабелю HDMI
§
виконайте налаштування відповідно до типу аудіо від цифрового
обладнання (B 11).
Що таке ARC?
ARC є скороченням для Audio Return Channel або HDMI ARC
(передача цифрового звуку за кабелем HDMI). Воно
використовується для позначення однієї з функцій HDMI. Якщо
телевізор сумісний із ARC, звук із телевізора можна передати на
цей пристрій через кабель HDMI без необхідності в додатковому
аудіопідключенні.
HDMI (ARC)
AV OUT
HDMI
(ARC)
AV
OUT
(ARC)
Телевізор
Кабель HDMI
(не входить у комплект)
Основний апарат (задні)
Обов’язково виконуйте
підключення до ARC-
сумісного роз’єму
телевізора. (Див.
інструкцію з експлуатації
телевізора.)
Альтернативне підключення до телевізора
Підключення декодера (кабель/супутник/програвач дисків
Blu-ray тощо)
AV IN
OPTICAL
OUT
DIGITAL AUDIO IN
OPTICAL
AV
OUT
(ARC)
DIGITAL AUDIO IN
OPTICAL
HDMI AV OUT
Телевізор
Кабель HDMI
(не входить у
комплект)
Кабель оптичного
цифрового виходу
(не входить у
комплект)
Основний апарат (задні)
AUX
L
R
VIDEO OUT
VIDEO IN
VIDEO OUT
AUX
Телевізор
Основний апарат (задні)
Відеокабель
(входить у
комплект)
Аудіокабель
(не входить у
комплект)
32
