Инструкция по эксплуатации Panasonic WJ-ND400
Страница 28
28

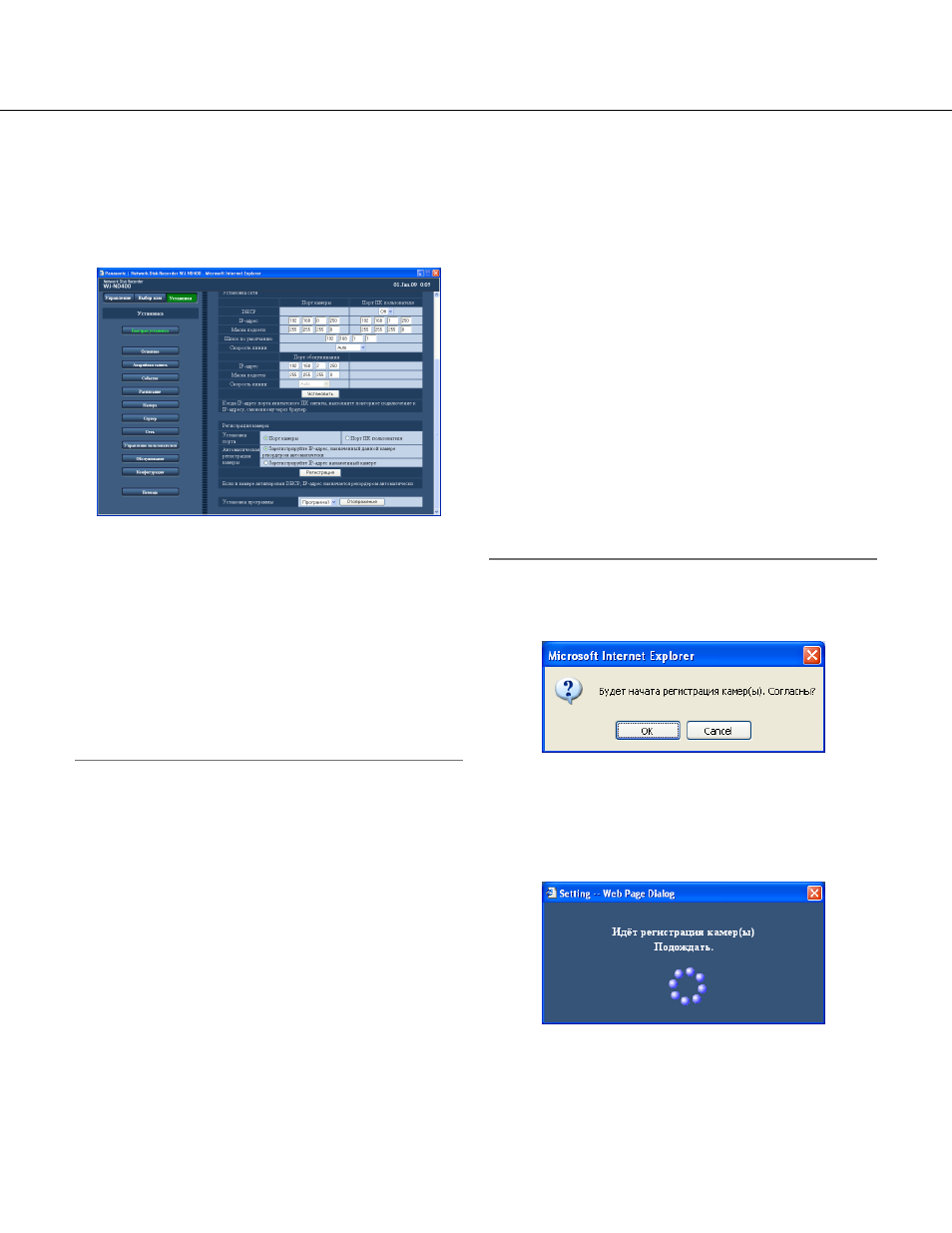

Регистрации камеры
Регистрируют камеры в рекордере. Можно зарегистрировать до 64 камер.
1
Щелкают по кнопке [Быстрая установка].
Отображается страница "Быстрая установка".
2
Выбирают порт, к которому подключаются
камеры для их детектирования.
Порт камеры/Порт ПК пользователя
3
Определяют порядок присвоения и регистрации
IP-адреса детектированной камеры.
[Зарегистрируйте IP-адрес, назначенный данной
камере рекордером автоматически]
[Зарегистрируйте IP-адрес назначенный камере]
Примечание:
• При выборе "Зарегистрируйте IP-адрес, назначенный
данной камере рекордером автоматически"
доступный IP-адрес (не используемый для любого
другого устройства) присваивается данной камере.
Тем не менее, IP-адрес, используемый для другого
устройства, может быть присвоен в зависимости от
сетевых условий (например, в том случае, когда
применена функция брандмауэра Windows XP). Если
IP-адрес, используемый для другого устройства,
присваивается камере, то проверяют IP-адреса и
присваивают IP-адрес камере вручную.
• Когда для камеры, для которой в параметре "DHCP"
выбрано "On", выбирается "Зарегистрируйте IP-адрес,
назначенный данной камере рекордером
автоматически", то в параметре "DHCP" камеры
автоматически выбирается "Off" и вновь присва-
ивается IP-адрес.
• Автоматическое присваивание IP-адреса путем
выбора "Зарегистрируйте IP-адрес, назначенный
данной камере рекордером автоматически"
возможно только тогда, когда в параметре "DHCP"
рекордера выбрано "Off".
• При выборе "Зарегистрируйте IP-адрес, назначенный
данной камере рекордером автоматически" вводят
"255.255.255.0" в пункт "Маска подсети" сетевого
порта.
• При автоматическом присваивании IP-адреса шлюз
должен принадлежать к одному и тому же сегменту
порта, выбранного по шагу 2. В противном случае
IP-адрес не может быть автоматически присвоен
камере в зависимости от ее модели.
• Когда IP-адрес камеры зарегистрирован, то номер
HTTP-порта камеры автоматически устанавливается
"80". Значения маски подсети и шлюза камеры по
умолчанию будут устанавливаться на такие же
значения, как и для рекордеров.
4
Щелкают по кнопке [Регистрация].
Отображается окно подтверждения.
5
Щелкнуть по кнопке [OK].
Начинается детектирование камер и регистрация
детектированных камер.
В процессе регистрации появляется окно "Setting".
