Подготовка
•
Во избежание повреждения и царапин положите мягкую ткань и производите сборку колонок на ткани.
•
Для сборки используйте крестовую отвертку.
•
Перед началом сборки, установкой и подсоединением убедитесь в том, что вы располагаете всеми указанными
компонентами.
•
Правая и левая колонки и стойки не различаются.
•
Для установки на стене обратитесь к стр. 9.
2
Фронтальные акустические
системы (с заглушкой)
2
Стойки (с кабелем)
2
Основания
8
Винтов

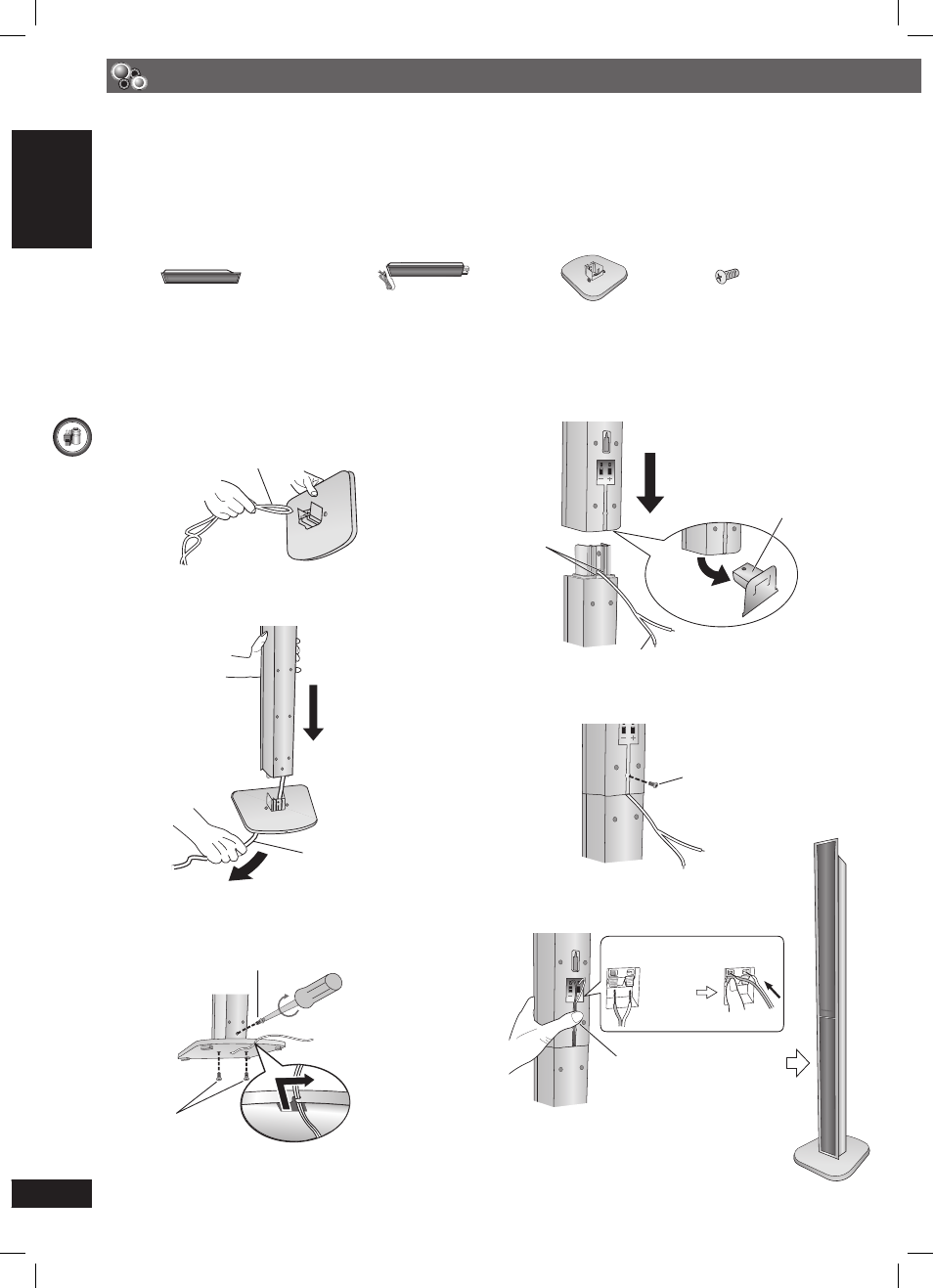

Крепление динамиков
1
Прикрепите стойку к основанию.
1 Пропустите кабель колонки через основание.
Для большего удобства свободно сложите кабель пополам
(сильно не перегибайте), пропустите согнутую часть в
отверстие и затем пропустите оставшуюся часть кабеля через
основание.
Кабель
Основание
2 Соедините стойку с основанием, аккуратно протягивая
конец кабеля колонки.
Основание
Стойка
Кабель
Тяните аккуратно.
2
Закрепите стойку на основании.
Винт
Надежно затяните.
Основание
Стойка
Винты
Надежно затяните.
2
1
Сдвиньте кабель
колонки в паз.
3
Прикрепите колонку к стойке.
Вытяните конец кабеля колонки и расположите его между
выступами. Прикрепите колонку к стойке.
Кабель
2
3
1
Заглушка
Снимите
перед
установкой колонки
и сохраните при
креплении колонок
на стене (
\ стр. 9).
Выступы
Колонка
Стойка
4
Закрепите колонку на стойке.
Стойка
Колонка
Винт
Надежно затяните.
Убедитесь, что кабель
колонки находится в
центре паза.
5
Подключите кабель колонки.
Вставьте кабель
колонки в паз.
+: Белый
–: Синий
Вставьте!
Полностью
вставьте провод.
