Конструкция для настенного монтажа

50

4

Установите крепления для настенного монтажа с помощью 4 винтов.
• Для каждой пластины настенного монтажа используются 2 винта.

Остальные 4 винта используются после установки аппарата на стену.

Примечания
• Винты (8 шт.) не входят в комплект поставки изделия. Приобретите винты размера M6,

соответствующие типу стены.

• Затяните крепеж для настенного монтажа, чтобы он не был ослаблен.

• При сверлении отверстий и установке крепления для настенного монтажа выполните процедуру,

описанную в разделе “Типы стен и процедуры установки” (страница 51).

5

Закрепите аппарат на стене.
• См. “Сборка аппарата” (страница 40).

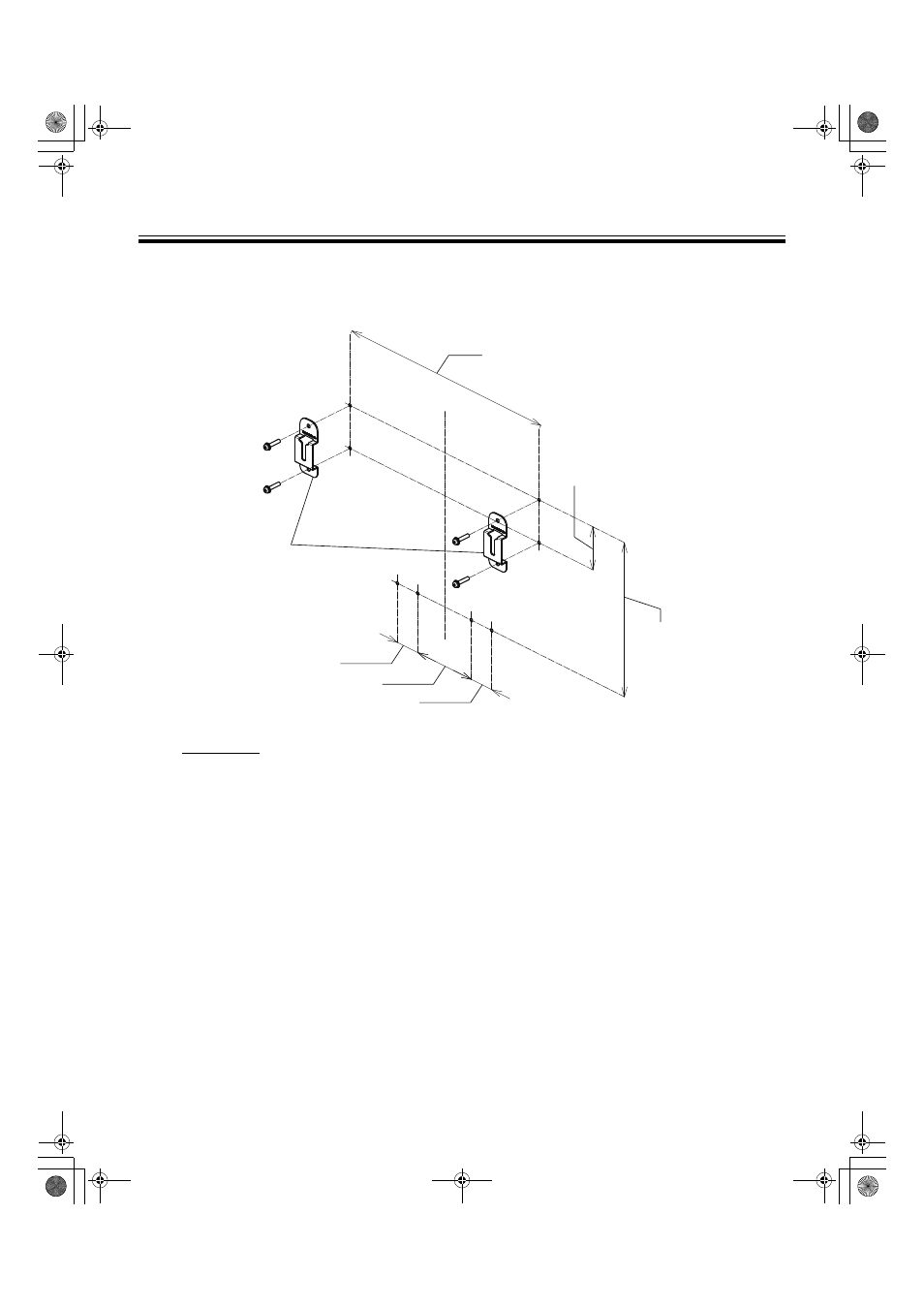

Крепление для

настенного монтажа

UB-5838C: 1.927 мм (6' 3

7

/

8

")

UB-5338C: 1.565 мм (5' 1

5

/

8

")

86 мм (3

25

/

64

"

)

50 мм (1

31

/

32

"

)

50 мм (1

31

/

32

"

)

1.009,5 мм (3' 3

3

/

4

")

432 мм (1' 5

1

/

64

")
