Сборка аппарата
43
Ру
сский
Ус
та
н
о
в
ка

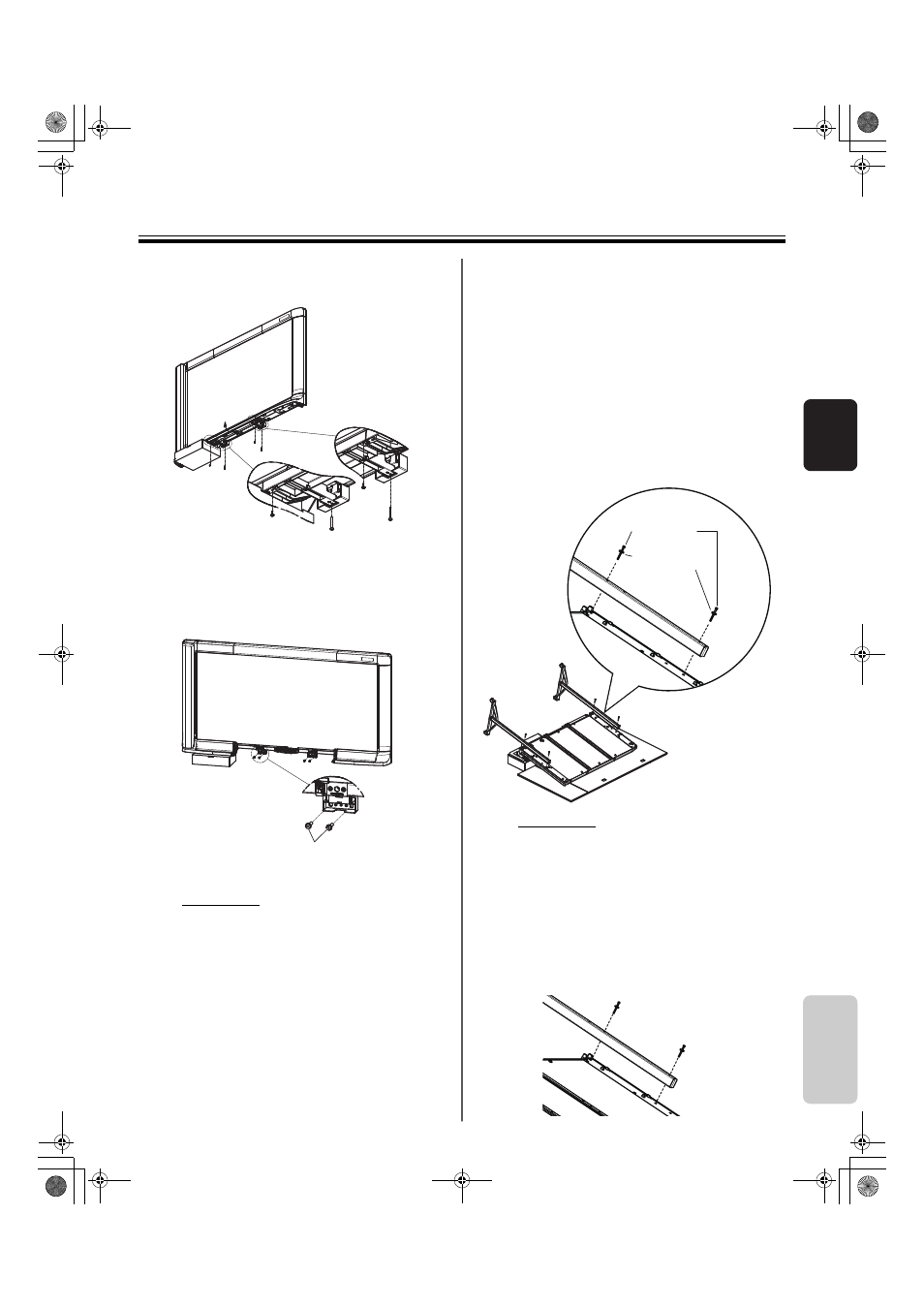

7 Вывернув 4 винта в центральной нижней
части крышки рамы, снимите крышку.
8 С помощью 4 соответствующих скобяных
изделий для настенного монтажа надежно
закрепите зажимы аппарата для настенного
монтажа.
Примечания
• 4 скобяных изделия для настенного
монтажа не входят в комплект поставки
электронной доски. Приобретите винты
размера M6, подходящие для стены.
9 Прикрепите нижнюю крышку рамы, снятую
при выполнении шага 7.
• Перейдите к “Проверка функционирования
электронной доски” на странице 45.
[Дополнительная стойка]
10 Прикрепите к аппарату дополнительную стойку.
• В каждой стойке есть четыре отверстия
(A, B, C, D).
1) Прикрепите стойку к устройству
блокирующим роликом вверх.
2) При прикреплении аппарата к стойке на
обычной высоте (1.830 мм [6' 2 / 32 "])
затяните два винта (поставляются в
комплекте со стойкой) с 1 шайбами,
используя шестиугольный ключ и
отверстия A и C.
[Стандартная высота]
Примечания
• Используйте шайбу, поставляемую в
комплекте с электронной доской. Не
используйте шайбу, поставляемую в
комплекте со стойкой.
• Не затягивайте винт слишком сильно. Это
может деформировать стойку.
• При затягивании двух винтов с шайбами в
отверстиях A и B устройство будет
расположено на 100 мм (3 15 / 16 ") выше
нормальной высоты (1.930 мм [6' 4"]).
[выше, чем стандартная высота]
Скобяные изделия для настенного монтажа
A
B
C
1Шайба
Винт
A
B
C
