Допо лнительные ф ункции, Разъем hdmi, Для просмотра спутникового вещания – Инструкция по эксплуатации Panasonic TX-LR32X20
Страница 51: Для записи / воспроизведения, Оборудование hdmi, Для просмотра dvd
Внешнее
обор
удов
ание
51
Д
опо
лнительные
ф
ункции
Детектор “горячего” подключения 19
Заземление DDC/CEC 17
Сигнал SCL
15
Сигнал CEC
13
Экран тактовой частоты сигнала TMDS 11
Сигнал TMDS Data0−
9
Сигнал TMDS Data0+
7
Экран сигнала TMDS Data1 5
Сигнал TMDS Data2−
3
Сигнал TMDS Data2+
1
18 Питание +5 В
16 Сигнал SDA
14
∗
Зарезервирован
(в кабеле, но не подсоединен
к устройству)
12 Тактовая частота TMDS−
10 Тактовая частота TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1−
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2

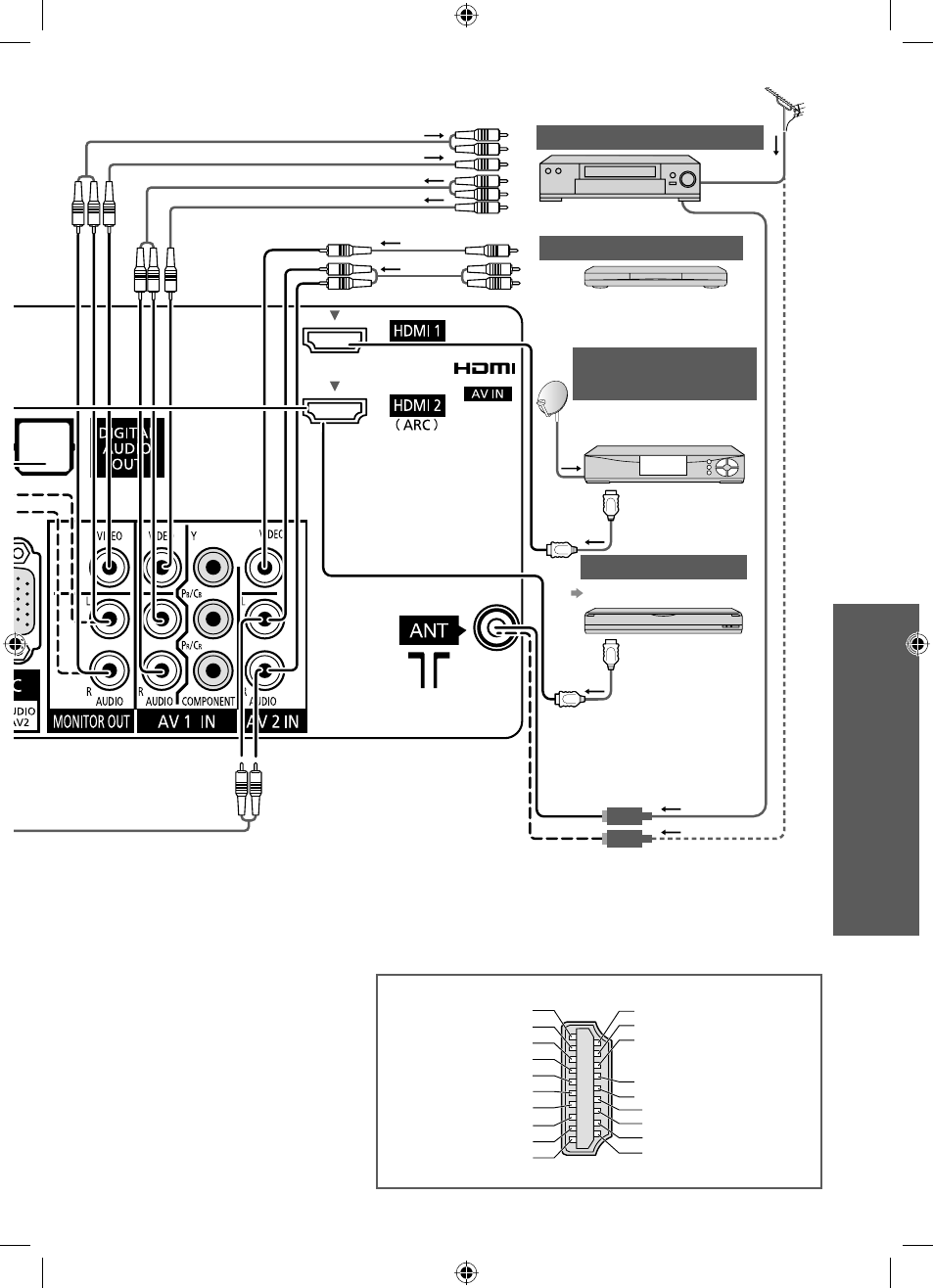

Разъем HDMI
∗
Только разъем HDMI 2: ARC
Для просмотра
спутникового вещания
Спутниковый приемник
Для записи / воспроизведения
Проигрыватель DVD / ВКМ
Полностью
смонтированный
HDMI кабель
или
Кабель RF
DVD плеер
Оборудование HDMI
Проигрыватель DVD
“Подсоединение HDMI” (стр. 45, 53)
Полностью смонтированный
HDMI кабель
(Просмотр)
Спутниковая тарелка
Кабель
спутникового
сигнала
(Прослушивание)
Антенна
Для просмотра DVD
