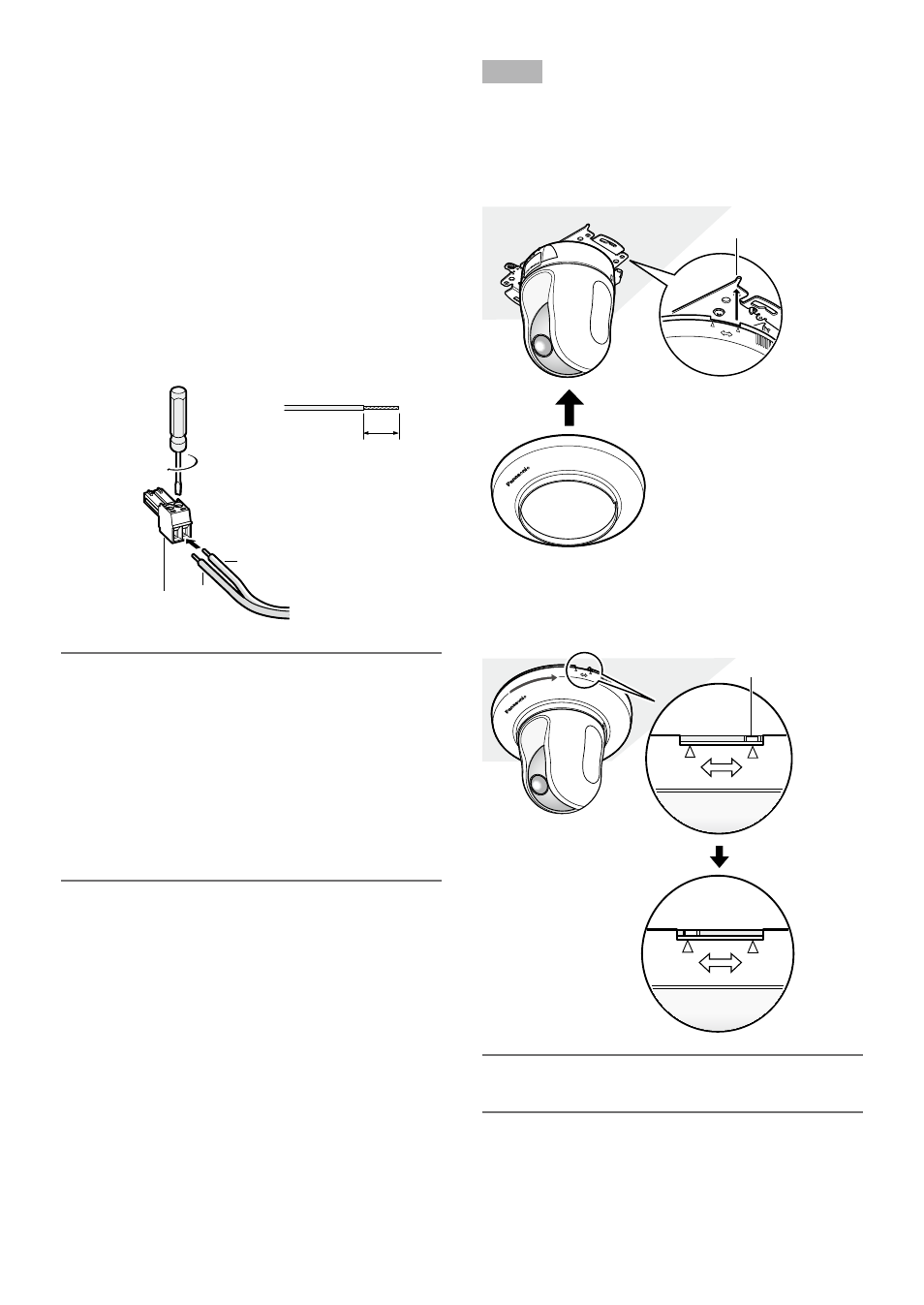

• Гнездо для подключения шнура питания пост.т. 12 В
q Ослабляют винт разъема шнура питания (аксессуар).
w Подсоединяют шнур питания пост.т. 12 В* к гнезду для
подключения шнура питания.
Снимают наружную оболочку конца шнура на длине от
3 мм до 7 мм с достаточным скручиванием конца жилы
во избежание короткого замыкания.
Спецификация кабеля (проволок): 16 AWG - 24 AWG,
Одножильный, скрученный
• Проверяют, не обнажен ли участок жилы со снятой
оболочкой и надежно ли она подсоединена.
e Затягивают винт джека шнура питания.
r Подсоединяют разъем шнура питания к гнезду для
подключения шнура питания пост.т. 12 В, имеющемуся
на задней стенке камеры.
* ДЛЯ МОДЕЛИ(ЕЙ) UL ПОДСОЕДИНИТЬ ТОЛЬКО К
ИСТОЧНИКУ ПИТАНИЯ ПОСТ.Т. 12 В КЛАССА 2.
Важно:
• Источник питания пост.т. 12 В должен быть изолирован
от сетевого питания перем. т.
• Надо обязательно использовать разъем шнура пита-
ния, поставленный с настоящим прибором.
• Следует обязательно вставить джек шнура питания в
гнездо для подключения шнура питания пост.т. 12 В до
отказа. В противном случае может возникнуть повреж-
дение или неисправность камеры.
• Следует обязательно использовать адаптер перем. т.,
соответствующий требованиям технической специфи-
кации источника питания и потребляемой мощности
(☞ стр. 31).
Разъем для шнура питания
12 В пост. тока (аксессуар)
− +
+
–
Около 3 мм - 7 мм
Длина снятия оболочки
Шаг 9
По окончании соединения кабелей устанавливают декора-
тивную крышку (аксессуар) на место.
q Совмещают надпись "OPEN" на декоративной крышке с
направляющей декоративной крышки на кронштейне
для монтажа камеры.
w Вращают декоративную крышку по часовой стрелке до
тех пор, пока надпись "LOCK" не совместится с направ-
ляющей декоративной крышки на кронштейне для
монтажа камеры.
Важно:
• Убеждаются, что кабель не прищемлен декоративной
крышкой.
LOCK
OPEN
WV-SC385
Направляющая декоративной
крышки
Декоративная крышка
(аксессуар)
LOCK OPEN
WV-SC385
LOCK OPEN
LOCK OPEN
Направляющая
декоративной крышки
