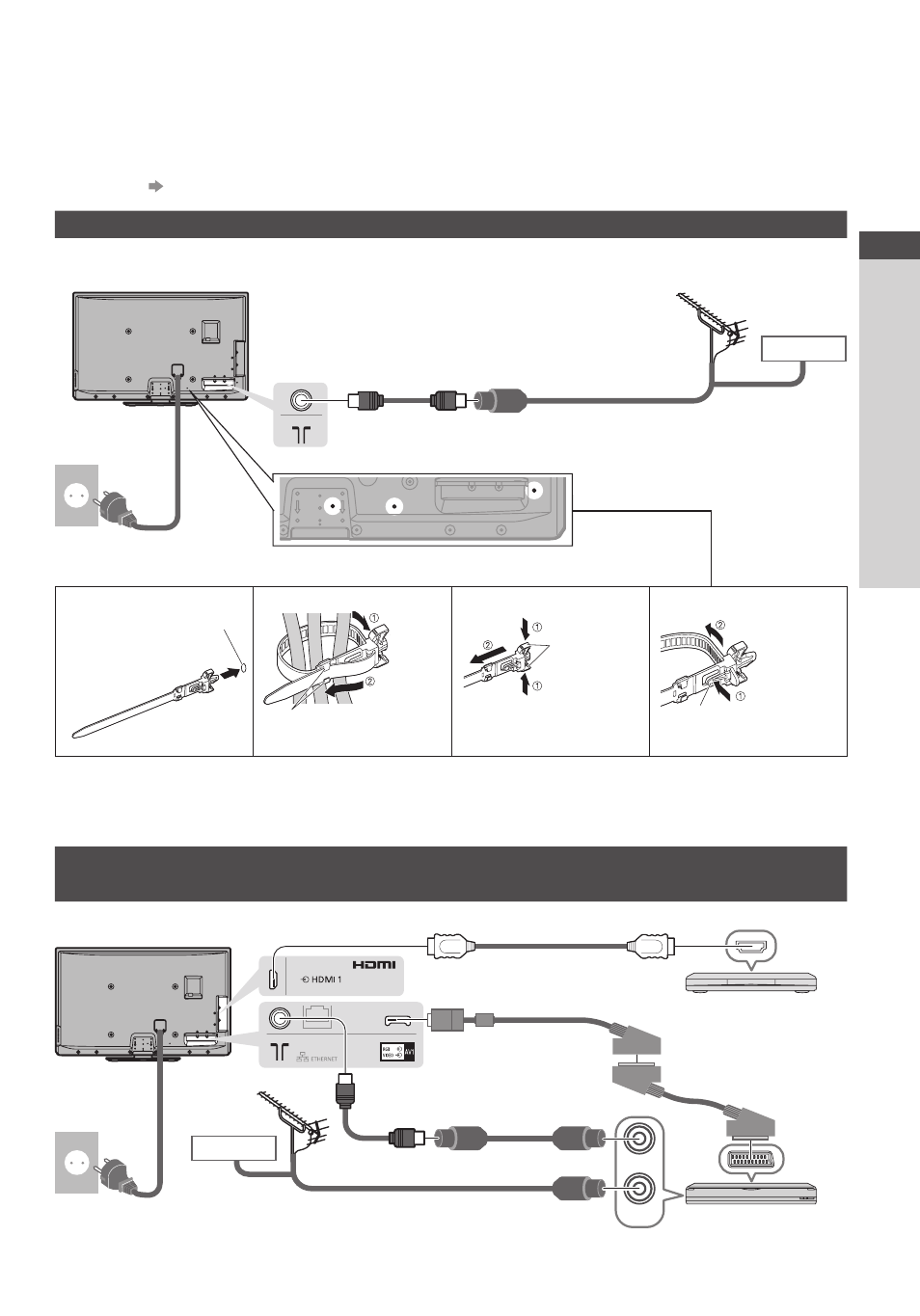

Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.
Существуют определенные ограничения по размещению для просмотра 3D-изображений. Для дополнительной
информации (стр. 28, 32)
Пример 1 Подсоединение антенны
Tолько телевизор
Задняя панель телевизора Наземная антенна
220–240 В
переменного тока
50 / 60 Гц
Шнур питания
Кабель RF
Кабель
Адаптер RF
(входит в комплект
поставки)
■
Зажим (стандартная принадлежность / прикрепляется со шнуром питания)
Прикрепите зажим Закрепите кабели Чтобы удалить с телевизора: Чтобы ослабить:
отверстие
Вставьте
зажим в
отверстие
держатели
Проденьте
конец в
держатели
Нажимайте
защелки
на обеих
сторонах
защелки
выступ
Нажимайте
на выступ
•
Не связывайте вместе кабель RF и шнур питания (может привести к искажению изображения).
•
Закрепите кабели с помощью зажимов, как это необходимо.
•
При использовании дополнительных принадлежностей следуйте указаниям руководства по установке
дополнительных принадлежностей, чтобы закрепить кабели.
Пример 2
Подсоединение записывающего устройства DVD /
видеомагнитофона и проигрывателя
Телевизор, записывающее устройство DVD / видеомагнитофон и проигрыватель
RF IN
RF OUT
Задняя панель телевизора
Кабель
Наземная
антенна
220–240 В
переменного тока
50 / 60 Гц
Шнур питания Кабель RF
Адаптер RF
(входит в комплект поставки)
Кабель RF
Записывающее
устройство DVD или
видеомагнитофон
Проигрыватель /
3D-совместимый
проигрыватель
Полнопроводной
кабель SCART
Полнопроводной HDMI-
совместимый кабель
Адаптер SCART (входит
в комплект поставки)
