Инструкция по эксплуатации Panasonic TX-PR42ST30
Страница 8
Принадл
ежно
сти
/
Д
опо
лнительные
принадл
ежно
сти
Рук
ов
од
ств
о по
быстрой
по
дг
от
овке
к эк
спл
уатации
8

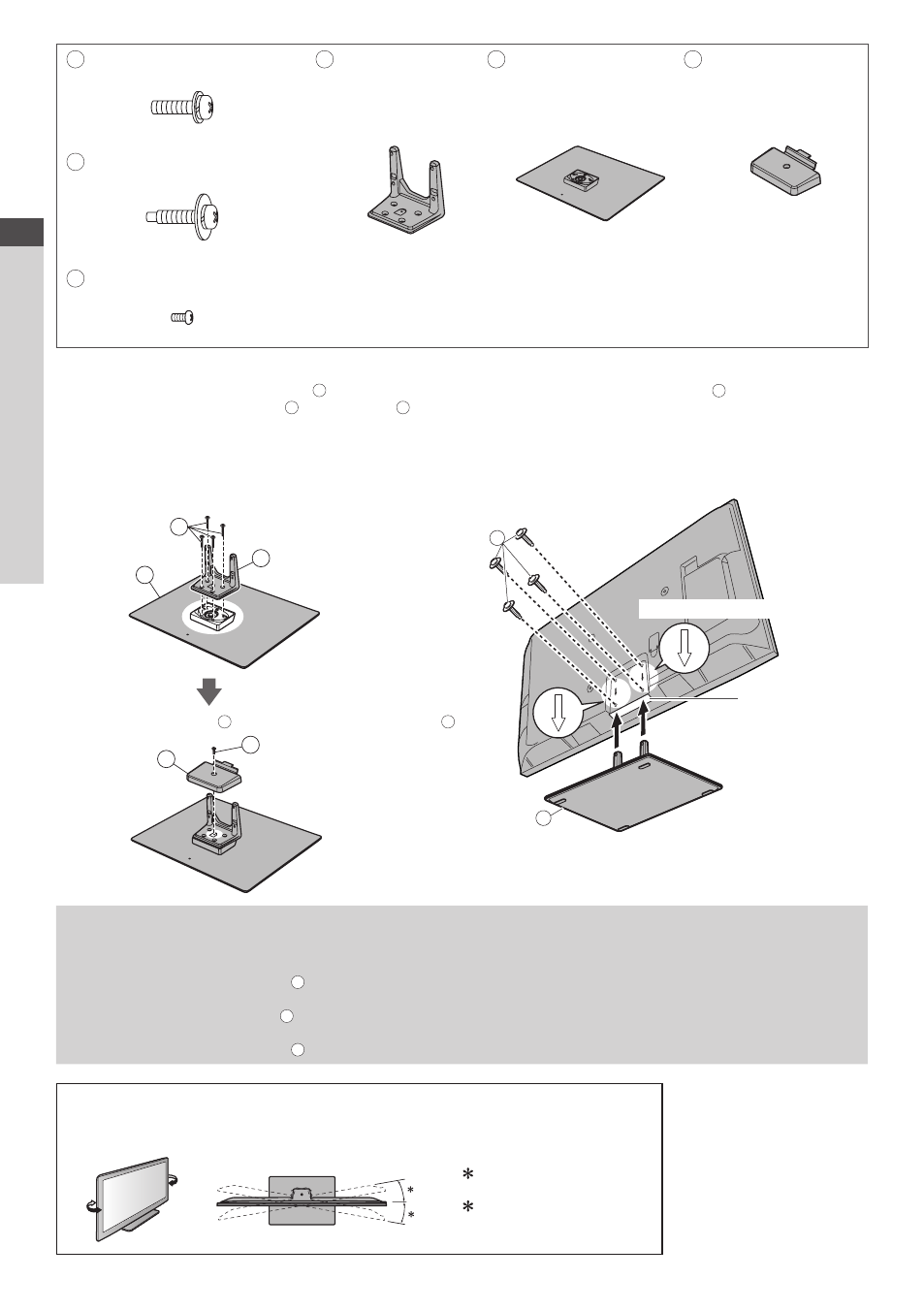

A Сборочный винт (4)
(серебряный)
M5 × 20
D Опора
•
TBL5ZA3055
(TX-PR42ST30)
•
TBL5ZA3065
(TX-PR50ST30)
E Основание
•
TBL5ZX0065
(TX-PR42ST30)
•
TBL5ZX0069
(TX-PR50ST30)
F Крышка
•
TBL5ZB3045-1
(TX-PR42ST30)
•
TBL5ZB3054-1
(TX-PR50ST30)
B Сборочный винт (4)
(черный)
M5 × 25
C Сборочный винт
(черный)
M4 × 8
1
Сборка подставки
Используйте сборочные винты
A
, чтобы
надежно прикрепить опору
D
к основанию
E
.
•
Убедитесь в том, что винты надежно
закручены.
•
Прикладывание усилия к сборочным винтам
в неправильном направлении приведет к
повреждению резьбы.
2
Закрепление блока телевизора
Используйте сборочные винты
B
, чтобы надежно
закрепить.
•
Затяните четыре сборочных винта сперва слабо,
затем до упора, чтобы надежно их закрепить.
•
Выполняйте работу на горизонтальной и ровной
поверхности.
B
E
Отверстие
для установки
подставки
(Вид снизу)
Метка в виде стрелки
A
E
D
Передняя
сторона
Закрепите крышку
F
с помощью сборочного винта
C
F
C
Отсоединение подставки от телевизора
Отсоединяйте подставку следующим способом для присоединения телевизора к настенному кронштейну
либо при его упаковке.
1 Выкрутите сборочные винты
B
из телевизора.
2 Вытяните подставку из телевизора.
3 Выкрутите сборочный винт
C
из крышки.
4 Вытяните крышку.
5 Выкрутите сборочные винты
A
из опоры.
Регулировка желаемого угла дисплейной панели
•
Не располагайте посторонние предметы в пределах диапазона вращения
дисплейной панели.
(Вид сверху)
: 15°
(TX-PR42ST30)
: 10°
(TX-PR50ST30)
