AUDIO
PC IN
9
Подсоединения
1
6 7 8
3
9
4 5
10
15 14 13 12 11
2
Примечания:
Из-за пространственных ограничений иногда Вы может испытывать трудности при подсоединении шнура Mini D-
sub 15P с ферритовым сердечником к разъему входа ПК.
Что касается обычного входного сигнала ПК, описанного в списке применимых входных сигналов (см. стр. 49),
величины регулировок, например, для стандартных положений и размеров изображений, уже сохранены на этом
аппарате. Вы можете добавить до восьми типов входных сигналов ПК, не указанных в списке.
Приемлемые компьютерные сигналы – с частотой горизонтальной развертки от 15 до 110 кГц и частотой
вертикальной развертки от 48 до 120 Гц. (Однако сигналы из свыше 1200 строк не могут отображаться правильно).
Разрешающая способность дисплея составляет не более 1440 × 1080 точек при установке режима формата на
“4 : 3”, и 1920 × 1080 точек при установке режима формата “16 : 9”. Если разрешение дисплея превышает эти
максимальные значения, он может не отображать детали с достаточной четкостью.
Разъемы входа с ПК являются DDC2B-совместимыми. Если подключаемый компьютер не DDC2B-совместимый,
Вам понадобится на время подсоединения изменить настройки компьютера.
Некоторые модели ПК не могут быть подключены к телевизору.
Для компьютеров, оборудованных разъемом Mini D-sub 15P, совместимом с DOS/V, использование адаптера
необязательно.
Компьютер приведен на иллюстрации только с целью примера.
Изображенная дополнительная аппаратура и шнуры не поставляются с этим набором.
Не устанавливайте частоту горизонтальной и вертикальной развертки сигнала ПК выше или ниже указанного
диапазона частот.
Компонентный вход возможен со штырьков 1, 2, 3 разъема мини D-sub 15P.
Измените установку “Выбор входа: компонент/RGB” в меню “Установка” на положение “Компонентный” (при
компонентном соединении) или “RGB” (при соединении RGB). (см. стр. 38) •
•
•
•
•
•
•
•
•
•
•
•
Названия сигналов для разъема Mini D-sub 15P
Расположение
штекеров для разъема
PC Input

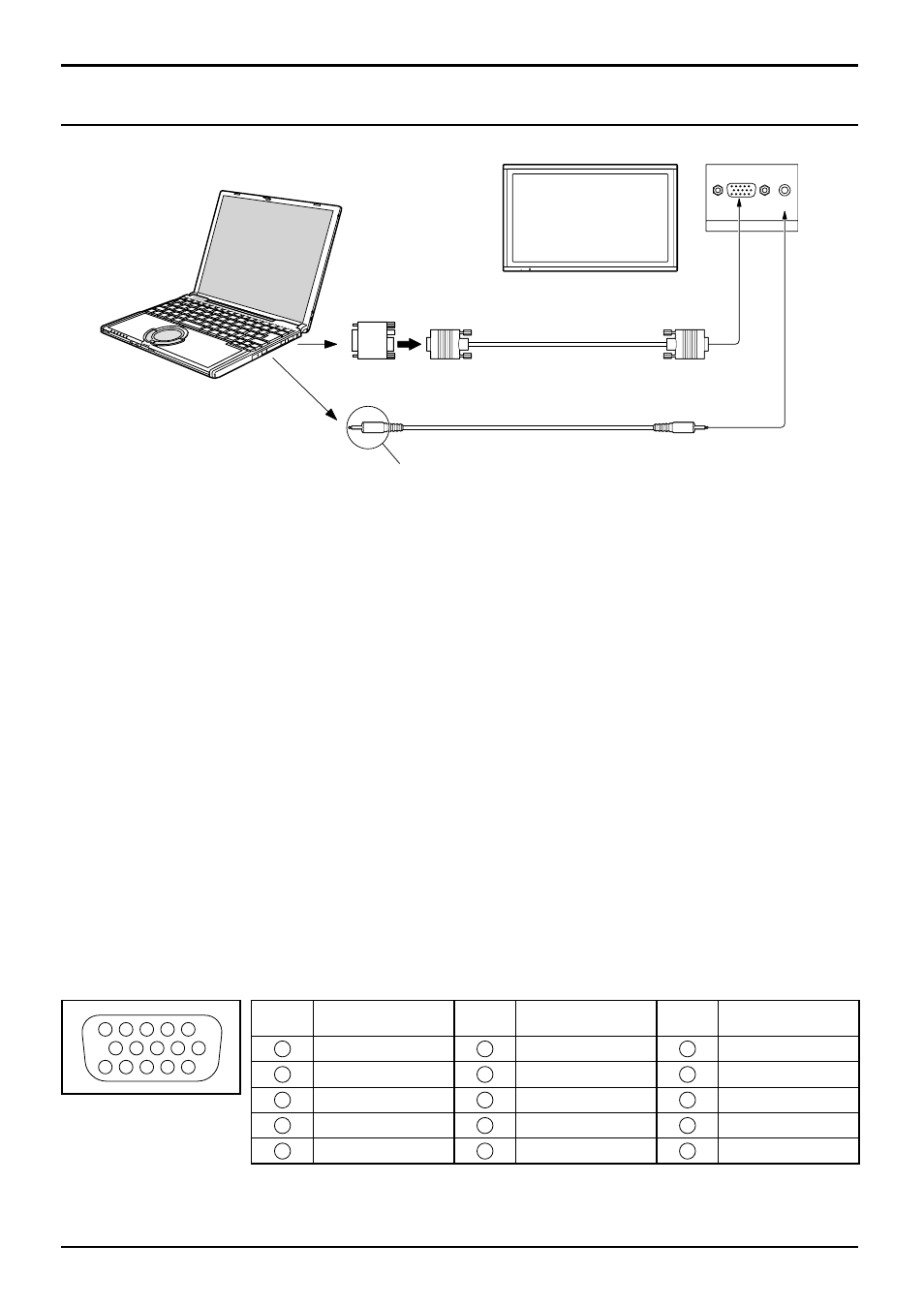

Подсоединение разъемов входа с ПК
КОМПЬЮТЕР
Преобразующий адаптер
(при необходимости)
Mini D-sub 15p
RGB
Шнур к ПК
Стерео штепсель
Audio
Подсоедините шнур, который соответствует
разьему аудиовыхода которьютера.
Номер
штекера Название сигнала
Номер
штекера Название сигнала
Номер
штекера Название сигнала
1 R (P
R
/C
R
) 6 GND (Заземление) 11 NC (не подключен)
2 G (Y) 7 GND (Заземление) 12 SDA
3 B (P
B
/C
B
) 8 GND (Заземление) 13 HD/SYNC
4 NC (не подключен) 9 +5 V DC 14 VD
5 GND (Заземление) 10 GND (Заземление) 15 SCL
(Штекер)
(Гнездо)
