Подсоединения – Инструкция по эксплуатации Panasonic TH-65VX100W
Страница 8
1
2
SERIAL
PC IN
AUDIO
SLOT1
SLOT2
SLOT3
COMPONENT/RGB IN
AUDIO
R
L
P
R
/C
R
/R P
B
/C
B
/B
Y/G
1
2
1
2
1
2
8
От разъема
SERIAL на
компьютере
(см. стр. 10)
От мониторного
разъема EXTERNAL
на компьютере
(см. стр. 9)
Разъемы COMPONENT/RGB
IN и Audio IN (эквивалентны
блок компонентных видео
разъемов RCA (TY-42TM6Z))
(см. стр. 11)
Примечание:
Убедитесь в том, что
шнур переменного тока
зафиксирован как с левой,
так и с правой стороны.
Нажмите,
чтобы
фиксатор
защелкнулся.
2. Потяните.
Закрытие
Открытие
1
Подсоедините
сетевой шнур к
корпусу дисплея.
Вставьте сетевой
шнур, пока он не
защелкнется.
2
Зафиксируйте
сетевой шнур с
помощью зажима,
прикрепленного к
аппарату.
1. Держите
ручку
нажатой.

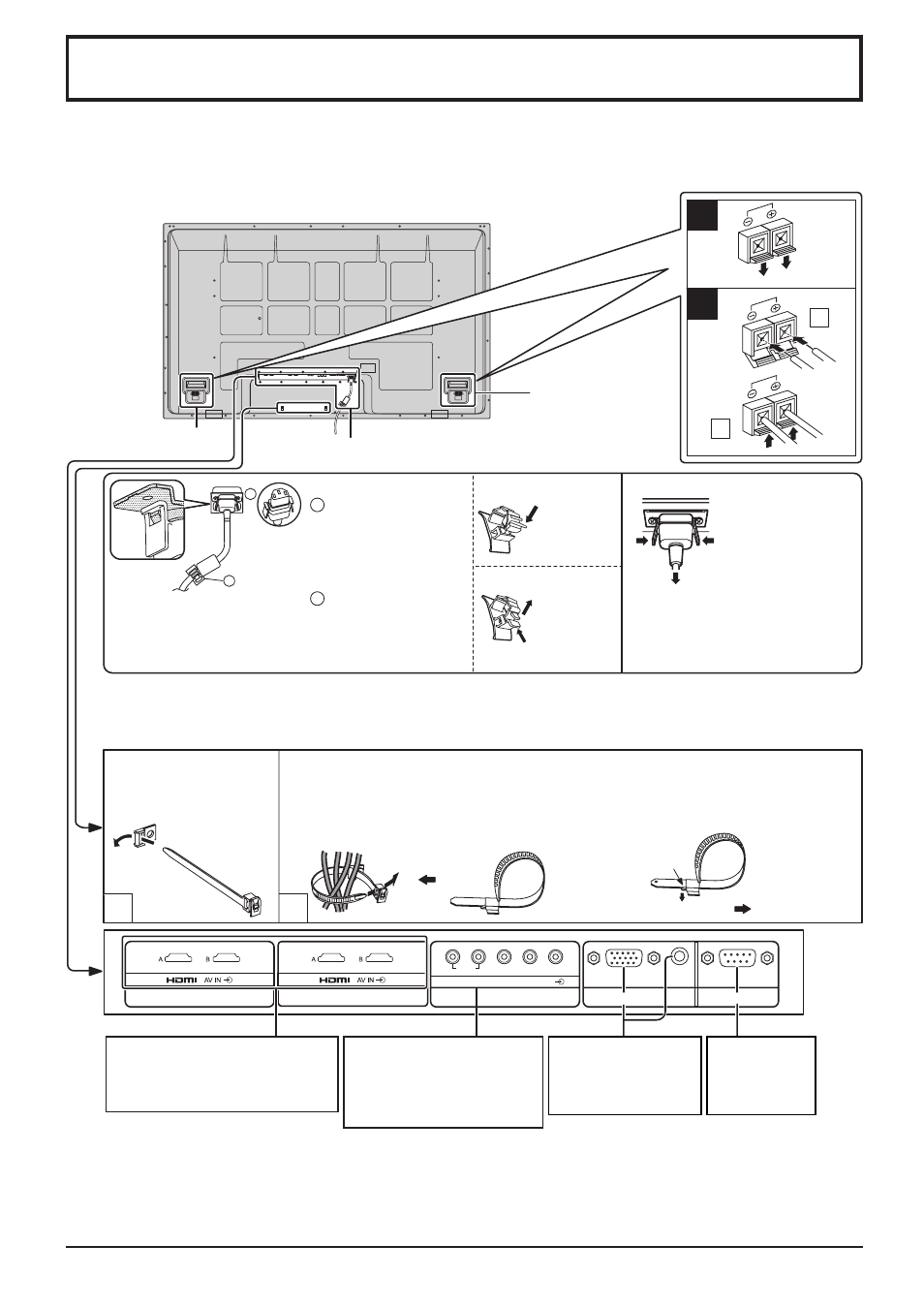

Подсоединения
Разъем
ДИНАМИКА (П)
Разъем
ДИНАМИКА (Л)
При подсоединении громкоговорителей убедитесь, что используете только дополнительные принадлежности.
За подробностями установки громкоговорителей обращайтесь к Руководству по установке
громкоговорителей.
Подсоединение шнура переменного тока (см. стр. 12)
Протяните закрепленную
ленту фиксации шнура
через зажим, как
показано на рисунке.
Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту фиксации вокруг
них, а затем протяните указанный конец через замыкающий блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров для минимизации их натяжения
(особенно для сетевого шнура), плотно свяжите в пучок все шнуры с помощью прилагаемой
ленты фиксации.
Чтобы затянуть:
Чтобы ослабить:
Потяните
Потяните
Нажмите на защелку
– Крепление шнура переменного тока
Примечание: При выпуске с завода плата разъемов установлена в SLOT 1, SLOT 2 и SLOT 3.
Отсоединение сетевого шнура
Отсоедините
сетевой шнур,
нажав на два
рычажка.
Примечание:
При отсоединении шнура
переменного тока обязательно
сначала отсоедините штепсельную
вилку шнура переменного тока от
сетевой розетки.
– Ленты фиксации кабелей
В случае необходимости закрепите все выступающие кабели лентой.
Примечание: Одна фиксирующая лента входит в комплект поставки этого аппарата. В случае закрепления
кабелей в двух положениях, пожалуйста, приобретите ее отдельно.
Сдвоенные разъемы HDMI
(эквивалентны сдвоенному
блок разъемов Dual HDMI (TY-
FB10HMD)) (см. стр. 11)
