Пример подключения

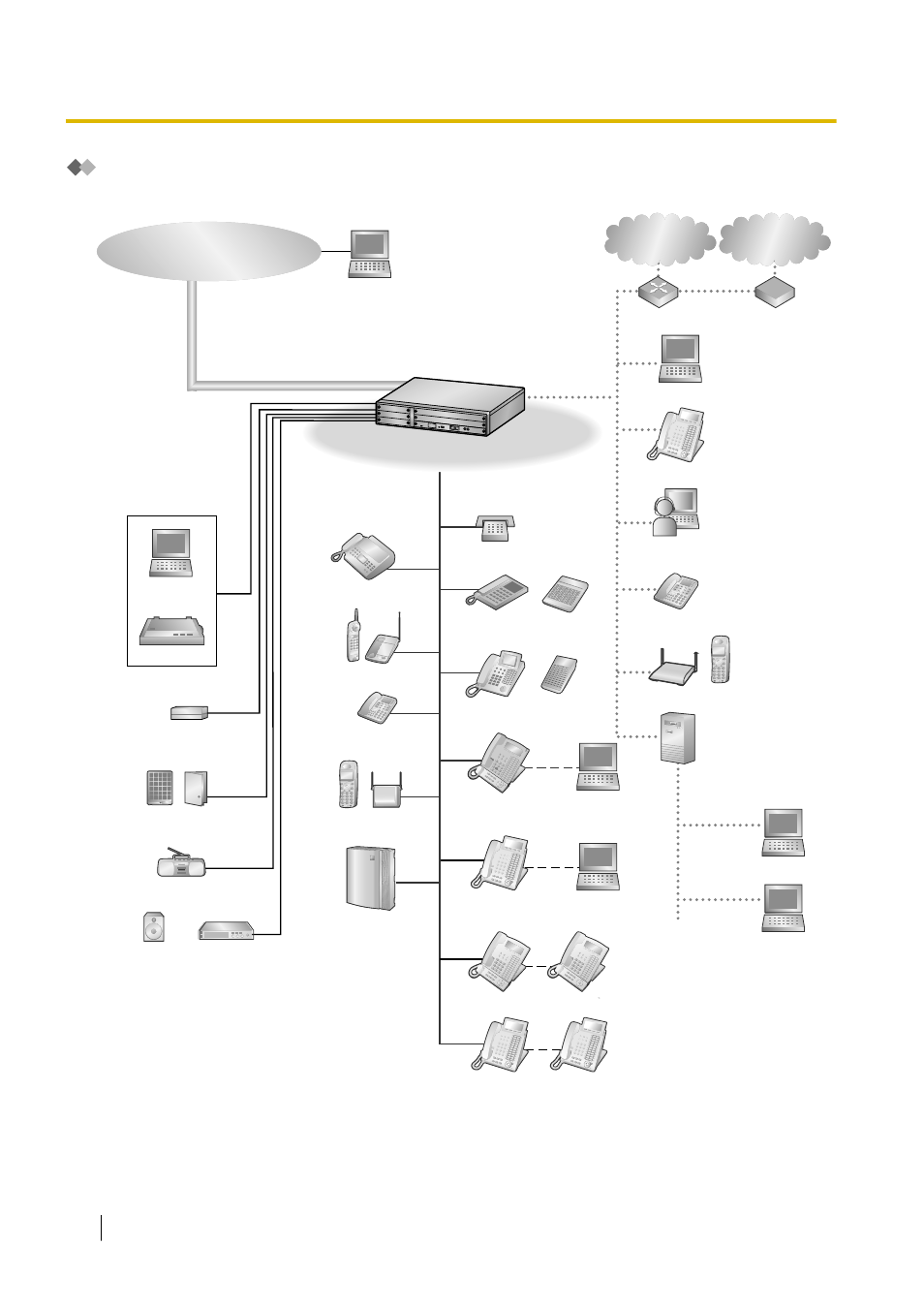

На рисунке показан один из вариантов подключения.
Домофон и
электромеханический
дверной замок
Внешний источник
фоновой музыки
Устройство
оповещения/
громкоговоритель
Удаленный ПК
ПК
Принтер
Телефонная компания
УАТС
Усилитель
Внешний датчик/
внешнее устройство (реле)
KX-T7600
KX-T7600
Система
речевой почты
KX-T7636/
KX-T7633
Маршрутизатор
ПК
Базовая
станция
PS
Беспроводной телефон
Факсимильный аппарат
ПК
USB
АСТ
ЦСТ
ISDN-телефон
CTI-сервер
ПК
ПК
ТА
Консоль
прямого
доступа
Консоль
прямого
доступа
IP-СТ
Внутренний
SIP-абонент
Частная
IP-сеть
Сеть ITSP
*
1
DCE
*
2
(например,
модем ADSL)
WAN
ПК
USB
KX-DT300
KX-DT300
KX-DT346/
KX-DT343
PS
Базовая
IP-станция
IP Softphone,
ПК-клиент CA
*
3
*1
ITSP: поставщик услуг интернет-телефонии
*2
DCE: оконечное оборудование канала данных
*3
CA: Communication Assistant
