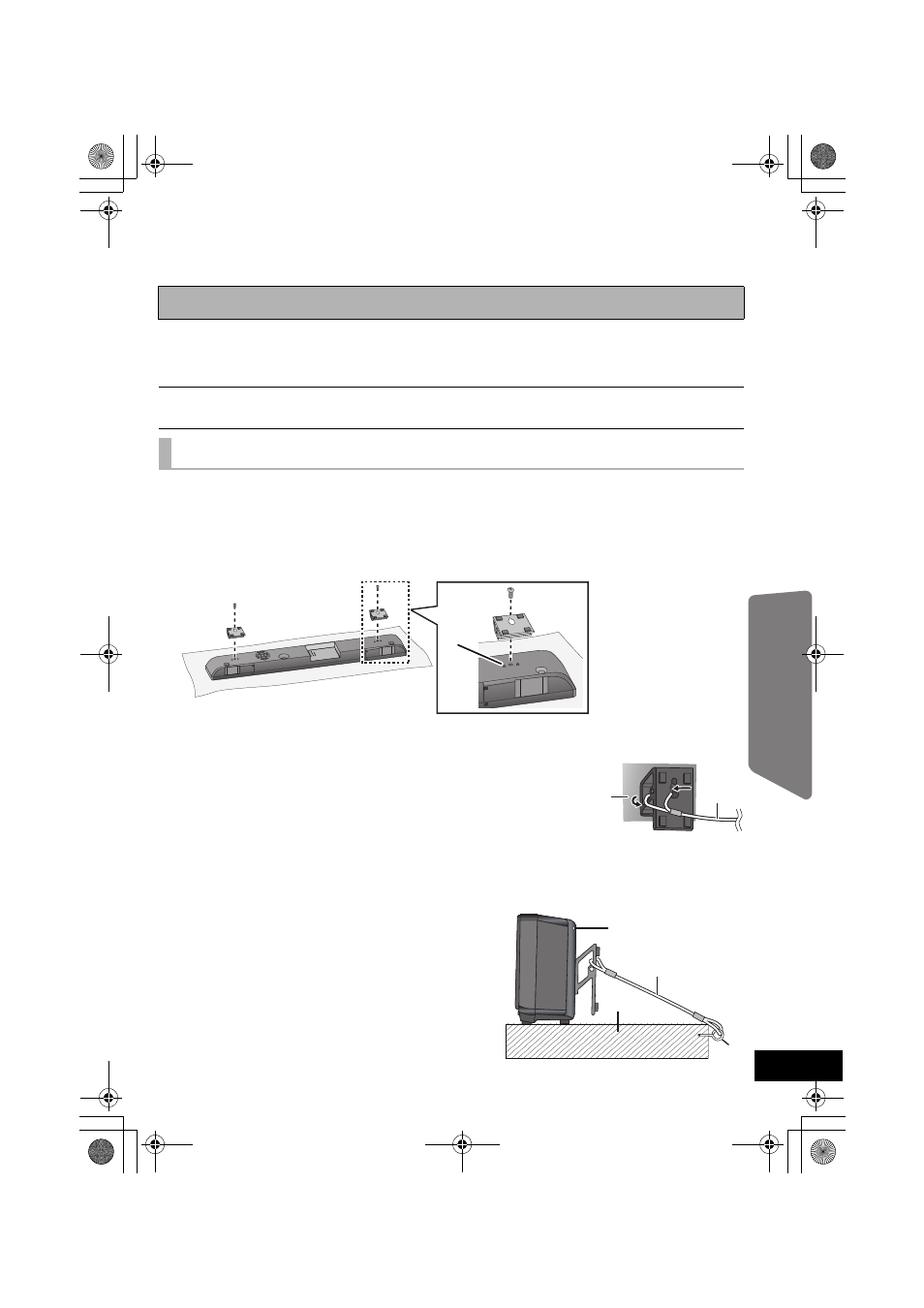

Сборка устройства
Следующая информация нужна при установке устройства на столе или в тумбе для телевизора.
Информацию о креплении устройства на стену см. инструкции по установке. (> 19)
Подготовка
≥Во избежание повреждения устройства или появления царапин на нем выполняйте сборку на
мягкой ткани, расстеленной на полу.
≥Опасность проглатывания. Храните винты в недоступном для детей месте.
≥Не держите устройство одной рукой, чтобы предупредить возможные повреждения в результате его падения во время переноски.
1
На задней панели устройства:
Установите кронштейны настенного крепления, совместив отверстия в
кронштейнах с выступающими деталями A.
2
Надежно закрепите кронштейны настенного крепления с помощью винтов.
≥ Крутящий момент затяжки: от 80 N0см до 120 N0см.
≥ Повторите то же самое при установке второго кронштейна.
3
Протяните шнур (не входит в комплект поставки) сквозь кронштейны
настенного крепления.
≥ Используйте только шнур, который может
выдерживать нагрузку свыше 20 кг.
A Задняя панель
устройства
B Страховочный
шнур (не входит в
комплект поставки)
4
По завершении подсоединения всех необходимых внешних устройств (> 10)
Установите устройство в нужное положение и закрепите шнуры на
тумбе или столе.
≥ Закрепите каждый шнур с помощью отдельного
шурупа с кольцом.
≥ Проследите за тем, чтобы слабина шнура была не
более 3 см.
A Данный аппарат
B Страховочный шнур (не входит в комплект поставки)
C Тумба или стол
D Шуруп с кольцом (не входит в комплект поставки)
≥ Устанавливается в месте, которое может
выдержать нагрузку свыше 20 кг.
Требуется профессиональная установка.
Установочные работы производятся только квалифицированным специалистом по установке.
Во избежание падения устройства

 




Пример,
