Як розташувати колонки для досягнення максимального звукового
ефекту.
Майте на увазі такі моменти:
≥ Розміщуйте колонки на стійкій рівній поверхні.
≥ Встановiть колонки на відстані не менше 10 мм від системи, щоб
забезпечити належну вентиляцію.
≥ Розміщення колонок занадто близько до підлоги, стін, та кутів може
призвести до надмірної появи низьких частот. Покрийте стіни та
вікна щільними портьєрами.
≥ Щоб розмістити колонки на стіні, див. стор. 17.

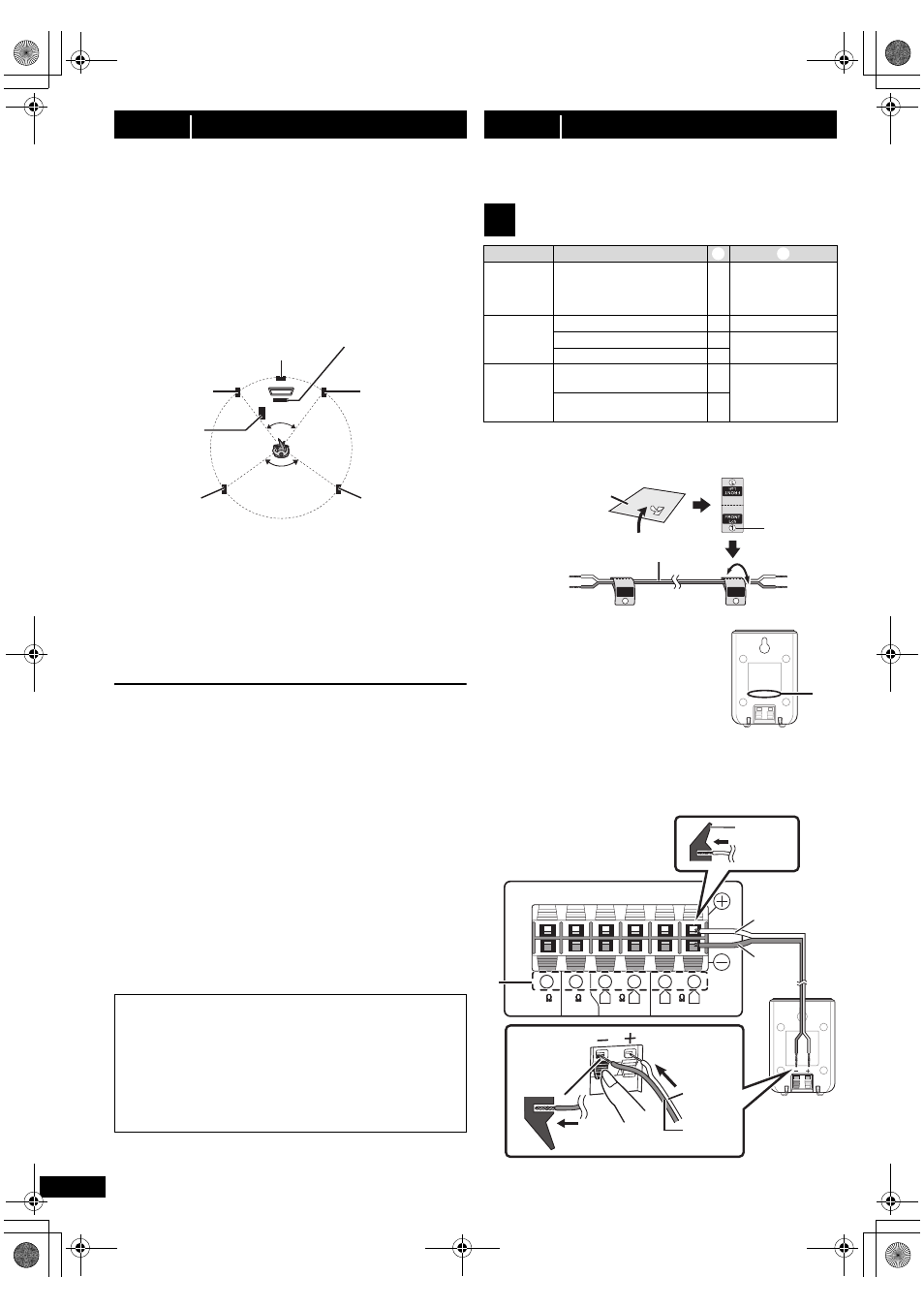

Приклад настройки (“Surround layout (Recommended)”:
Cтандартне оточуюче розміщення)
Розмістіть центральну, передні і колонки об’ємного звучання
приблизно на одній відстані від слухача. Кути на діаграмі - приблизні.
§1 Положення, при якому залишені не менше 5 см від всіх стін для
належної вентиляції.
§2 Встановіть його на стелаж або полицю. Якщо помістити колонку
безпосередньо на телевізорi, викликана нею вібрація може
спотворювати зображення.
§3 Розміщуйте справа або зліва від телевізору, на підлозі або
жорсткій полиці, щоб уникнути вібрації. Відстань до телевізора
має складати приблизно 30 см.
При певному плануванні кімнати можна розташувати всі динаміки
спереду (“Front layout (Alternative)”) (B 8, Easy setup).
Зауваження щодо використання колонок
≥Використовуйте лише колонки з комплекту постачання
Використання інших колонок може призвести до пошкодження
пристрою та негативно вплинути на якість звуку.
≥ Якщо ви слухатимете музику на високій гучності тривалий час, ви
можете пошкодити колонки і скоротити їхнiй термін служби.
≥ Задля уникнення пошкодження зменшіть гучність звуку у таких
випадках:
– При відтвореннi спотвореного звуку.
– Коли колонки видають дивні звуки з програвача, мікрофона, шуми
FМ-трансляцій, безперервні сигнали від осцилятора, тестового
диска або електронного пристрою.
– При налаштуваннi якостi звуку.
– При увiмкненнi або вимкненнi апарату.
Якщо на вашому телевізору з’являються незвичайні
кольори
Незважаючи на те, що конструктивно центральна колонка допускає
установку поблизу телевізора, в деяких моделях телевізорів при
певному її розташуванні все ж можливе спотворення картинки.
Якщо таке відбувається, вимкніть телевізор приблизно на
30 хвилин.
Функція розмагнiчування телевізора може зарадити цій проблемі.
Якщо проблема не вирішується, відсуньте колонки подалі від
телевізора.
Обережно
Не торкайтеся переднiх, закритих сітками, частин колонок. Беріть
колонки за боки.
Перед підключенням вимкніть всю апаратуру і ознайомтеся з
відповідною інструкцією з експлуатації.
Не вставляйте вилку в розетку до тих пір, поки не
будуть виконані решта підключень.
крок 1 Розмiщення
Обережно
≥ Головний пристрій та колонки, які входять до комплекту
постачання, мають використовуватися, тільки як зазначено
у цьому налаштуванні. Недотримання вказівок може
привести до пошкодження підсилювача і колонок та
збільшення небезпеки спалаху. При пошкодженні апарату
або колонок або при різкому погіршенні якості звуку
звернiться до кваліфікованого сервісного фахівця.
≥ Не намагайтеся приєднати ці колонки до стіни іншим від
описаного тут способу.
120°
60°
Центральна колонка §2
Фронтальні
колонки
(лiвий)
Сабвуфер §3
Колонки
об’ємного
звучання
(лiвий)
Колонки
об’ємного
звучання
(иправа)
Фронтальні
колонки
(иправа)
Основний
апарат §1
крок 2 Пiдключення
1 Пiдключення колонок
Тип кабелю Колонки
(Приєднани
й до
сабвуфера)
Сабвуфер 6
SUBWOOFER /
ENCEINTE
D’EXTRÊMES-
GRAVES
Короткий
Центральна колонка 5 CENTER / CENTRE
Фронтальні колонки (иправа) 2 FRONT /
AVANT Фронтальні колонки (лiвий) 1
Довгий
Колонки об’ємного звучання
(иправа)
4
SURROUND /
AMBIOPHONIE Колонки об’ємного звучання
(лiвий)
3
Перевірте тип динаміка за етикеткою
на ньому, перш ніж підключати
відповідний кабель.
 
FRONT
Lch
1
FRONT
Lch
1

Для зручності при виконанні підключень рекомендується
використовувати ідентифікаційні кабельні маркери (наклейки).
напр., Фронтальні колонки (лiвий)
Наклейки для
кабелів
динаміків
Короткий кабелі

напр.,
FRONT FRONT SURROUND SURROUND
L R L R 3
6 5 2 1 4 3
5 5 5

SUBWOOFER SUBWOOFER CENTER CENTER
Підключіть кабелі динаміків до відповідних динаміків згідно з
наведеною вище таблицею.
Вставте дроти повністю, не переходячи на ділянки без ізоляції.
Не закоротіть дроти колонки і не переплутайте їх полярність,
оскільки це може призвести до пошкодження колонок.
i: Білий
j: Синя лінія
Основний апарат (задні)
Білий
Синя
лінія
Білий
Синя лінія Натисніть!
Колонки
об’ємного
звучання
(лiвий)
Натисніть!
