PУССКИЙ -
67
Прил
ож
ение
Техническая информация

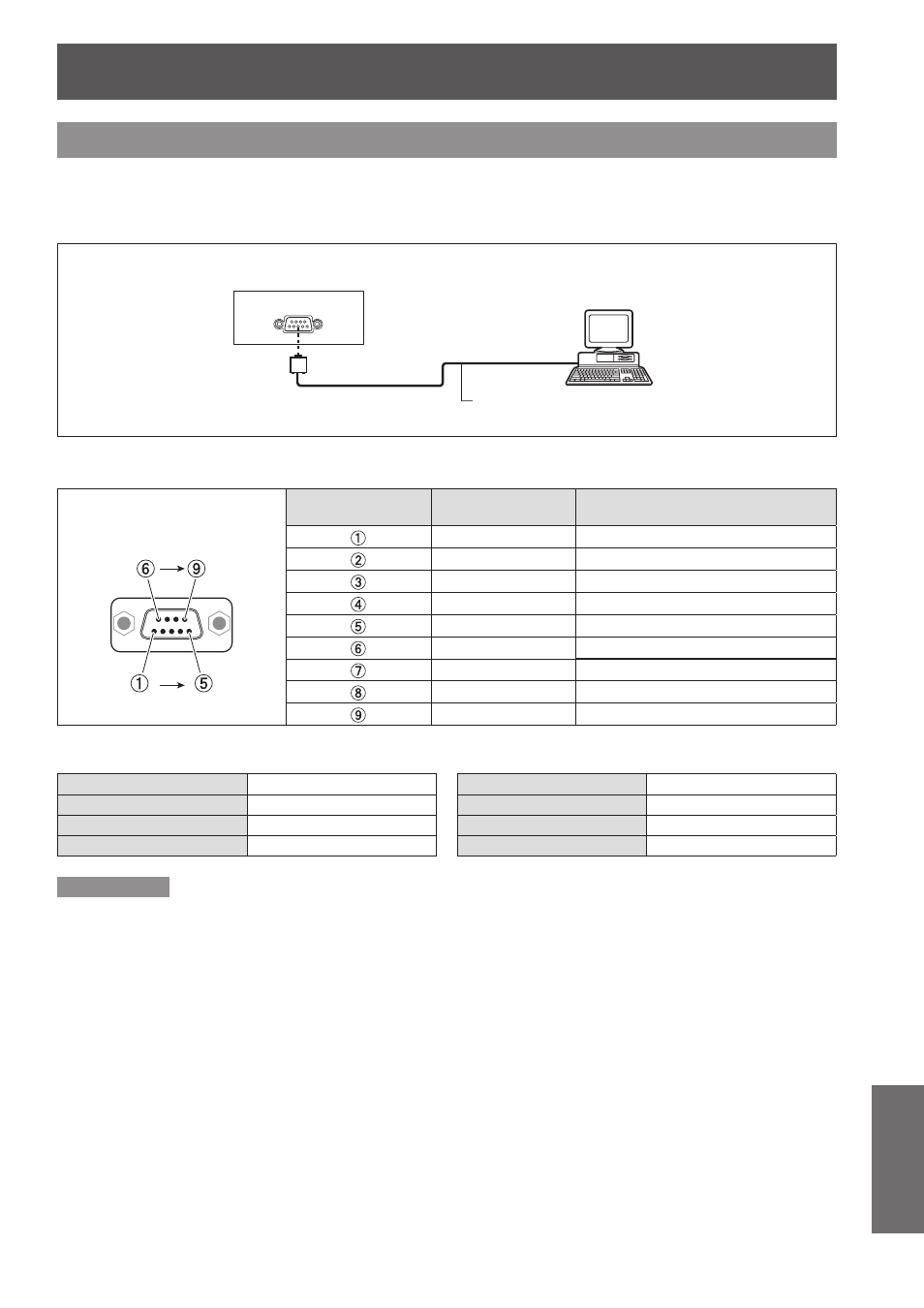

Последовательный порт
Последовательный порт, расположенный на панели входов проектора, совместим с интерфейсом RS-232C, так что
проектор может управляться с персонального компьютера, подключенного к этому входу.
J
Соединение
J
Назначение контактов и названия сигналов
D-sub 9-контактный (штекер)
Вид снаружи
№ контакта
Название сигнала
Содержимое
—
NC
RXD
Полученные данные
TXD
Переданные данные
—
NC
GND
Заземление
—
NC
—
NC
—
NC
—
NC
J
Условия связи
Уровень сигнала
Соответствует RS-232C
Длина знака
8 бит
Способ синхронизации
Асинхронный
Стоп-бит
1 бит
Тактовая частота
19 200 бит/сек
X параметр
Отсутствует
Проверка на четность
Отсутствует
S параметр
Отсутствует
Примечание
Когда функция [AMX D. D.] установлен в положение [Вкл.] под меню [Сеть], тактовая частота измениться
z
на 9 600 бит/сек автоматически.
D-sub 9-контактный
(гнездо)
D-sub 9-контактный
(штекер)
Подключение разъемов
проектора
Кабель передачи данных
Компьютер
