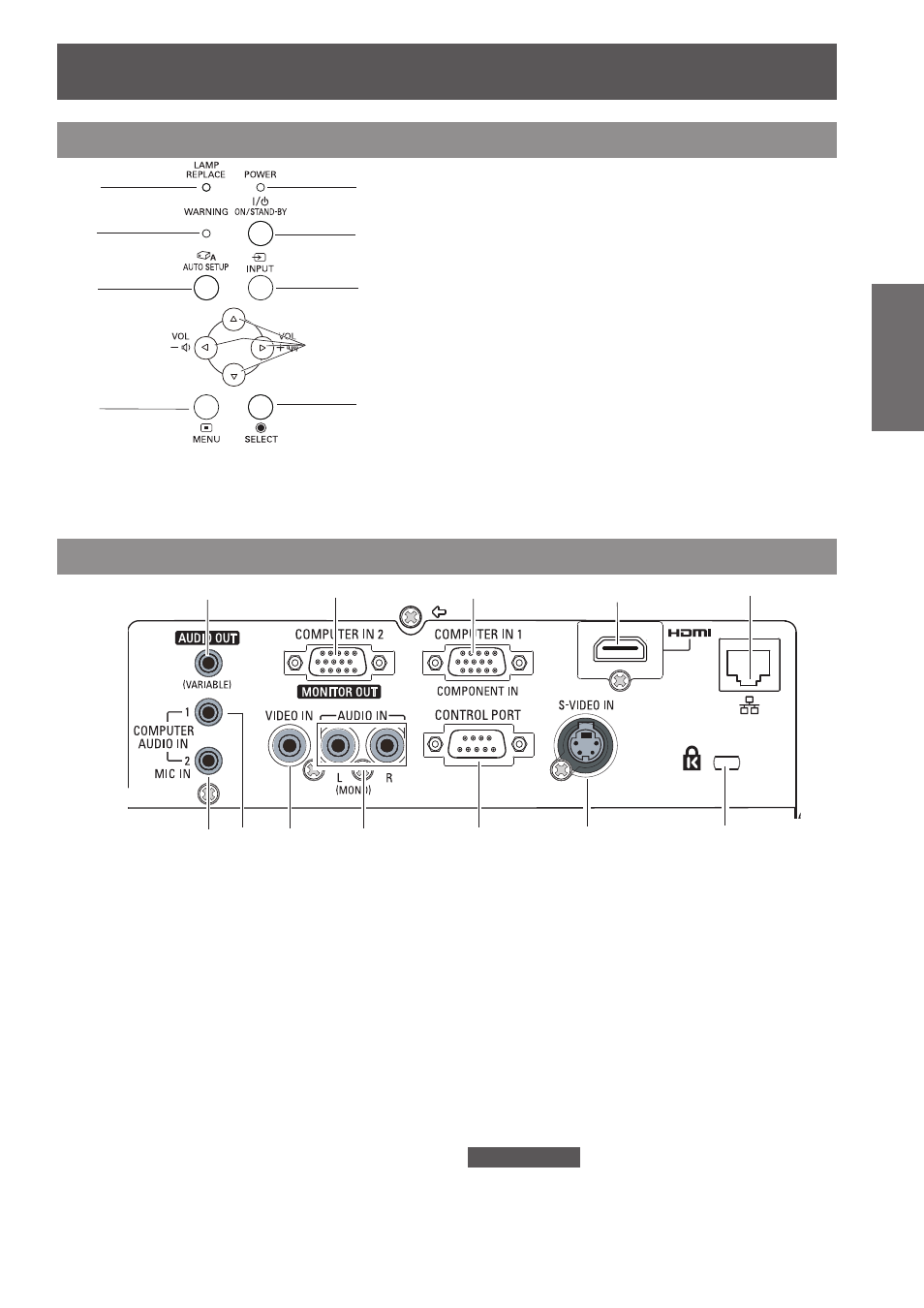

Разъемы на задней панели
Панель управления
(1) LAN
Сюда подключается кабель для передачи данных по
сети.
(2) HDMI
Сюда подключаются устройства, передающие
сигналы HDMI.
(3) COMPUTER IN 1/ COMPONENT IN
Сюда подключаются устройства, передающие
сигналы COMPUTER IN 1/ COMPONENT IN.
(4) COMPUTER IN 2/ MONITOR OUT
Сюда подключаются устройства, передающие
сигналы COMPUTER IN 2/ MONITOR OUT или
аналоговые сигналы RGB.
(5) AUDIO OUT (VARIABLE)
Служит для подачи аудиосигналов на вход проектора.
(6) Слот для защиты от кражи
Установите коммерческий D-образный замок
производства компании Kensington для защиты
проектора. Слот совместим с системой безопасности
Kensington MicroSaver.
(7) S-VIDEO IN
Сюда подключаются устройства, передающие
сигналы S-VIDEO.
(8) CONTROL PORT
Используется для подключения компьютера при
помощи кабеля RS-232C.
(9) AUDIO IN
Сюда подключаются устройства, передающие
аудиосигналы.
Для разъема AUDIO IN предусмотрены левый и
правый входы (L и R).
(10) VIDEO IN
Сюда подключаются устройства, передающие
сигналы VIDEO.
(11) COMPUTER AUDIO IN 1
Сюда подключаются устройства, передающие
аудиосигналы.
(12) COMPUTER AUDIO IN 2 (MIC IN)
Сюда подключаются устройства, передающие
аудиосигналы. Сюда также подключается микрофон.
Примечание
При непосредственном подключении сетевого кабеля
z
к проектору подключение к сети следует выполнить в
помещении.
(3) Кнопка <INPUT>
Используется для выбора входного сигнала.
(
Æ
стр. 30)
(4) Кнопка <ON/STAND-BY>
Служит для включения и выключения проектора.
(5) Индикатор <POWER>
Показывает состояние питания.
(6) Кнопка <MENU>
Отображает экран меню. (
Æ
стр. 34)
(7) Кнопка <AUTO SETUP>
Выполняет установку автоматической настройки в
меню настройки.
(8) Индикатор <WARNING>
Указывает на ненормальное состояние проектора.
(9) Индикатор <LAMP REPLACE>
Индикатор горит желтым, когда заканчивается срок
службы лампы проектора.
(1)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(2)
(12)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(1) Кнопка <SELECT>
Используется для выбора пунктов меню.
(2) Кнопки ▲▼◄► (VOL -/+)
Служат для навигации по меню.
