66
RQT9396

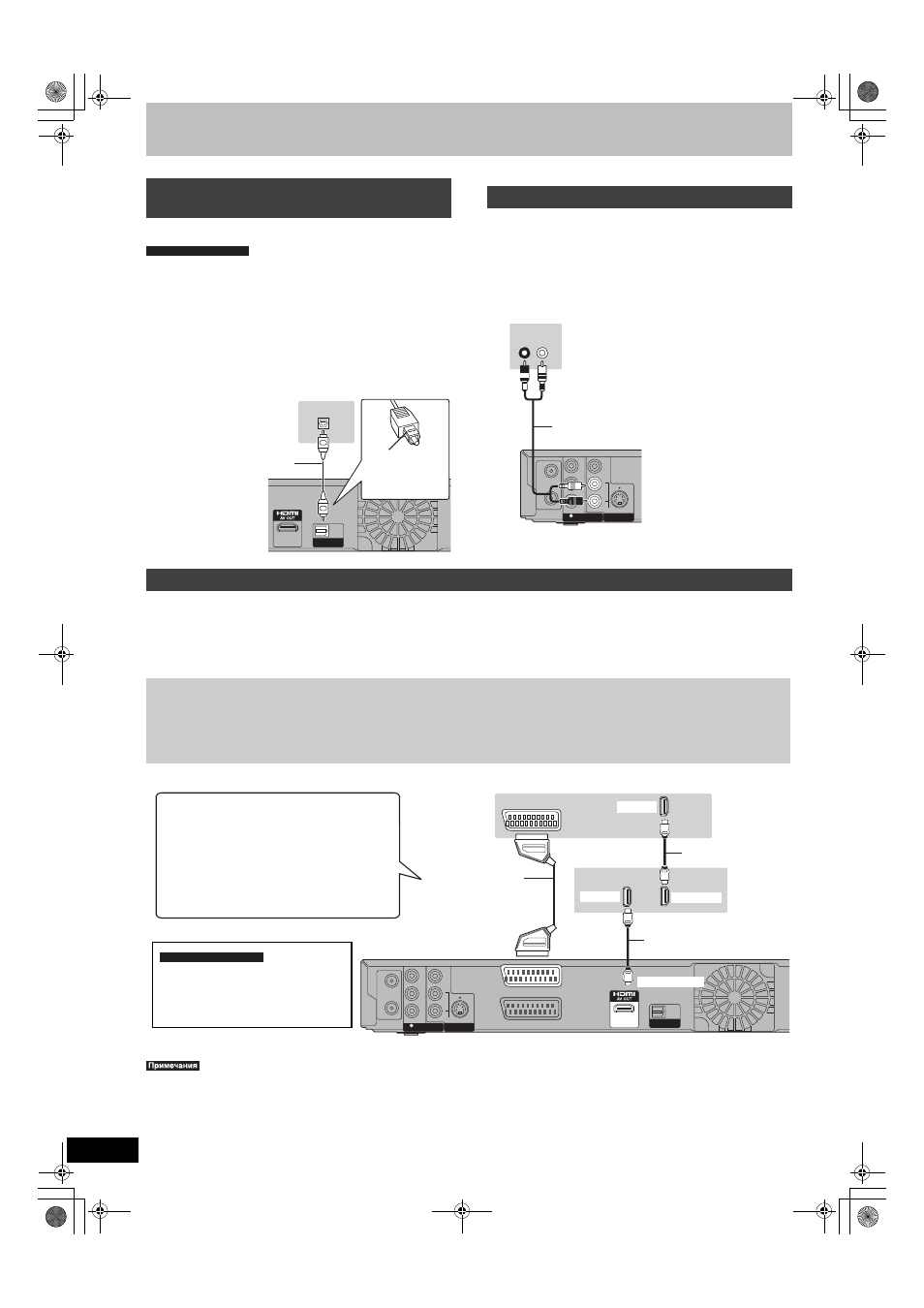

Дополнительные подключения
≥Для прослушивания многоканального объемного звука DVD-Video,
подключите усилитель с Dolby Digital, DTS и декодерами MPEG.
“Цифровой аудиовыход” в меню Нач. наст. (> 61)
≥При подключении данного аппарата к усилителю с помощью
оптического цифрового аудиокабеля, а также подключении к
телевизору с помощью кабеля HDMI можно получить
высококачественный звук с диска, установив “Цифровой аудиовыход”
на “Только оптический” в меню Нач. наст. (> 62). В этом случае звук
выводится только через усилитель, минуя телевизор.
≥Перед покупкой цифрового оптического аудиокабеля (не
прилагается), проверьте форму разъемов соединяемой
аппаратуры.
≥Нельзя использовать декодеры DTS Digital Surround,
несовместимые с DVD.
≥Подключите штекеры к разъемам того же цвета.
При подключении к аппарату, совместимому с HDMI, передается несжатый цифровой аудио- и видеосигнал. Цифровые видео и звук
высокого качества передаются по единственному шнуру. При подключении к телевизору высокой четкости (HDTV), совместимому с
HDMI, выход можно переключать на видео высокой четкости 1080p, 1080i или 720p.
≥Источники видео, преобразованные к разрешению 1920k1080, несмотря на высокое качество, воспринимаются с несколько худшим разрешением,
чем настоящие, полноценные, оригинальные источники формата 1080p. Обратитесь к дилеру для получения более подробной информации.
≥Используйте высокоскоростные кабели HDMI с логотипом HDMI (показан на обложке).
≥При настройке вывода видеизображения на “1080p”, пожалуйста, воспользуйтесь кабелем HDMI длиной не более 5,0 метров.
≥При подключении к телевизору, совместимому только с 2-канальным аудиовыходом, звук с 3 каналами и более будет подвергаться
понижающему микшированию (> 78) и выводиться на 2 канала даже при подключении через кабель HDMI. (Понижающее
микширование может оказаться невозможным при использовании некоторых дисков.)
≥Невозможно подключение этого аппарата к устройствам DVI, несовместимым с протоколом защиты широкополосных цифровых данных HDCP.
Для аппаратов, совместимых с HDCP (High-Bandwidth Digital Content Protection - протокол защиты широкополосных цифровых данных) и оснащенных
цифровым входным разъемом DVI (экраны ПК и пр.):
В зависимости от аппарата, картинка может не отображаться правильно или вообще не отображаться при подсоединении с помощью
коммутационного кабеля DVI/HDMI. (Звук не выводится.)
Подключение усилителя с
цифровыми входами
Необходимая настройка
(PCM/BITSTREAM)
(PCM/BITSTREAM)
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
OPTICAL
OPTICAL IN
Оптический цифровой аудиокабель
При подключении не допускайте
сгибания под острым углом.
Задняя панель
данного аппарата
Вставьте до
конца, этой
стороной вверх.
Задняя панель усилителя
Подключение стереоусилителя
RF
RF
IN
IN
RF
RF
OUT
OUT
AUDIO
VIDEO
VIDEO
S
L
R
R
B
Y
P
P
COMPONENT
COMPONENT
VIDEO
VIDEO OUT
OUT
OUT
OUT
AUDIO IN
R L
Аудиокабель
Задняя панель данного
аппарата
Задняя панель усилителя
Подключение телевизора и приемника, совместимых с HDMI
Информация о функции VIERA Link “HDAVI Control
TM
”
При подключении к телевизору Panasonic (VIERA) или приемнику, оснащенному функцией “HDAVI Control”, можно выполнять
связанные операции. [> 36, Операции с подключенным телевизором (VIERA Link “HDAVI Control
TM
”/Q Link)]
≥Нельзя использовать кабели, не совместимые с HDMI.
≥Рекомендуется использовать кабели HDMI производства Panasonic.
Рекомендованный номер детали:
RP-CDHG10 (1,0 м), RP-CDHG15 (1,5 м), RP-CDHG20 (2,0 м), RP-CDHG30 (3,0 м), RP-CDHG50 (5,0 м) и т. д.
HDMI AV OUT
RF
RF
IN
IN
RF
RF
OUT
OUT
AV1
(TV)
AV2
(DECODER EXT)
AUDIO
VIDEO
VIDEO
S
L
R
R
B
Y
P
P
COMPONENT
COMPONENT
VIDEO
VIDEO OUT
OUT
OUT
OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
OPTICAL
HDMI IN
HDMI IN
HDMI OUT
AV
HDMI AV OUT
Кабель HDMI
Кабель HDMI
21-штекерный
кабель СКАРТ с
полной разводкой
Задняя панель телевизора
Задняя панель
приемника
Подключение к телевизору Panasonic
(VIERA)
При подключении 21-штекерного кабеля
СКАРТ доступны следующие функции.
≥Загрузка с телевизора (> 36)
≥Прямая запись с телевизора (> 36)
≥Просмотр изображений с цифрового/
спутникового приемника или декодера
(В этом случае телевизионный вход
нужно обязательно переключить на “AV”.)
≥Установите “Цифровой аудиовыход”
на “HDMI и оптический” (> 62).
(Настройка по умолчанию: “HDMI и
оптический”.)
Необходимая настройка
Задняя панель данного аппарата
