- 6 -

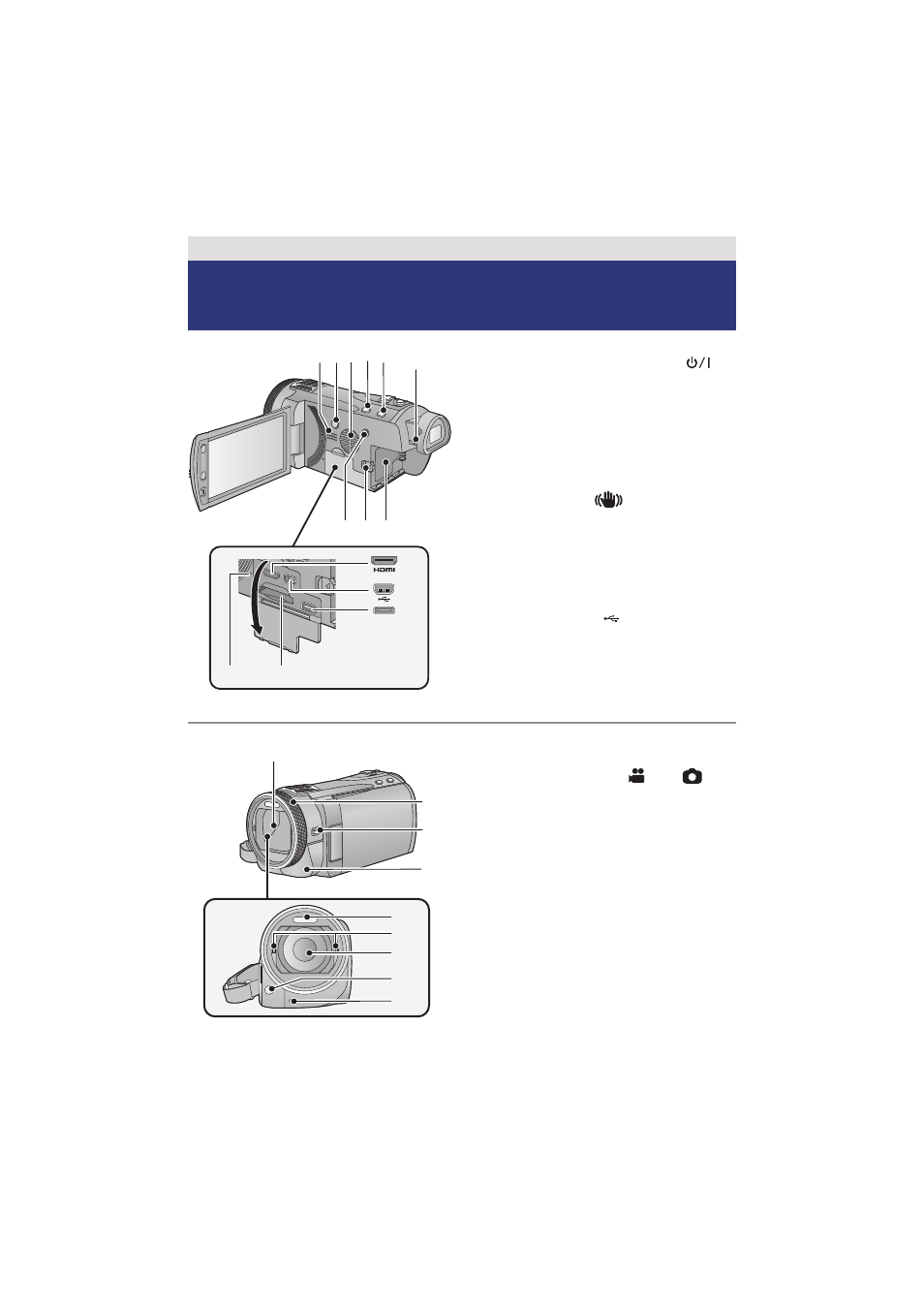

1 Акустическая система
2 Кнопка POWER (ПИТАНИЕ) [ ]
(l 17)
3 Впускное отверстие (охлаждающий
вентилятор) (l 22)
4 Кнопка интеллектуального
автоматического режима/ручного
режима [iA/MANUAL] (l 29, 75)
5 Кнопка оптического стабилизатора
изображения [
O.I.S.] (l 47)
6 Диск корректора окуляра (l 23)
7 1080/50p кнопка [1080/50p] (l 48)
8 Рычажок извлечения аккумулятора
[BATT] (l 10)
9 Крепление аккумулятора (l 10)
10 HDMI мини-разъем [HDMI] (l 98, 102)
11 USB терминал [
] (l 109, 114, 129)
12 Мультиразъем AV (l 98, 117)
≥ Используйте мультикабель AV (только
кабель, входящий в комплект поставки).
13 Гнездо для карты памяти (l 16)
14 Индикатор доступа [ACCESS] (l 16)
15 Крышка объектива
≥ Крышка объектива открывается в
режиме записи видео или
режиме записи стоп-кадров. (l 18)
16 Многофункциональное кольцо
ручного управления (l 75, 78)
17 Кнопка функций камеры
[CAMERA FUNCTION] (l 75)
18 Датчик дистанционного
управления (l 45)
19 Встроенная вспышка (l 55)
20 Крепежная деталь 3D-объектива
(углубление) (l 79)
21 Объектив (LEICA DICOMAR)
≥ Сведения о присоединении бленды
объектива приведены на стр. 23.
22 Вспомогательная лампочка AF (l 74)
23 Индикатор записи (l 39)
