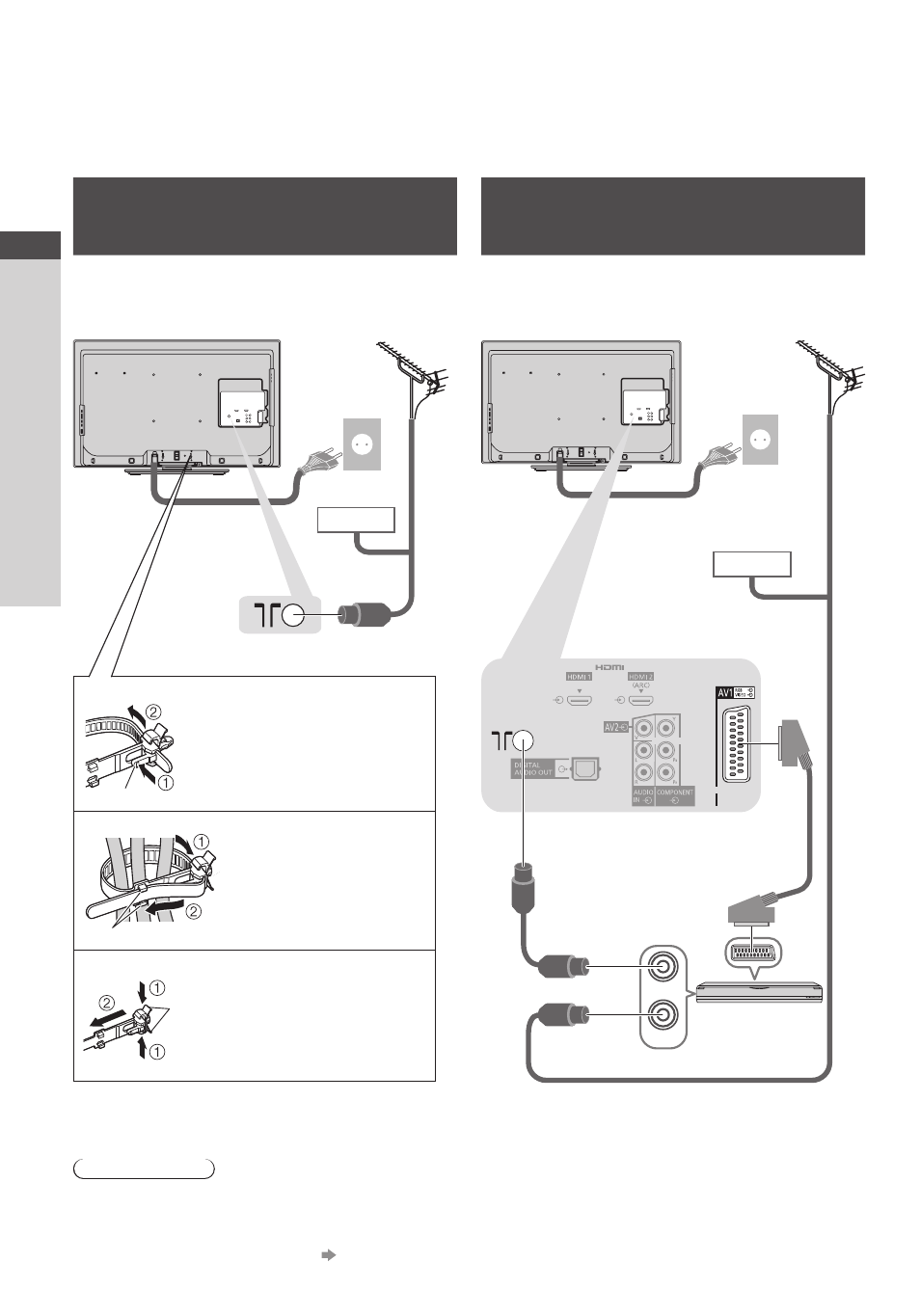

Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.
Пример 1 Пример 2
Подсоединение антенны
Подключение записывающего
устройства DVD/видеомагнитофона
Tолько телевизор
Задняя панель телевизора
Кабель
Наземная антенна
Переменный ток
220-240 В 50 Гц
Шнур
питания
Кабель RF
Телевизор, записывающее устройство
DVD или видеомагнитофон
RF OUT
RF IN
Задняя панель телевизора
Кабель
Наземная антенна
Переменный ток
220-240 В 50 Гц
Шнур питания
Кабель RF
Кабель RF
Записывающее
устройство DVD или
видеомагнитофон
Полнопроводной
кабель SCART
Примечание
•
Записывающее устройство DVD/видеомагнитофон, поддерживающие Q-Link, подсоедините к гнезду AV1
телевизора (стр. 53).
•
Для оборудования, совместимого с интерфейсом HDMI, возможно подсоединение к разъемам HDMI (HDMI1/
HDMI2), используя кабель HDMI (стр. 59, 60).
•
Соединения Q-Link и VIERA Link (стр. 51, 52)
•
Прочитайте также, пожалуйста, руководство по эксплуатации подключаемого оборудования.
■
Как использовать зажим для
сматывания шнура питания
Чтобы ослабить:
выступ
Нажимайте на
выступ
Закрепите кабели
держатели
Проденьте конец в
держатели
Чтобы удалить с телевизора:
Нажимайте защелки на
обеих сторонах
защелки
•
Не связывайте вместе кабель RF и шнур питания (может привести к искажению изображения).
•
Закрепите кабели с помощью зажимов, как это необходимо.
•
При использовании дополнительных принадлежностей следуйте указаниям руководства по установке
дополнительных принадлежностей, чтобы закрепить кабели.
