12

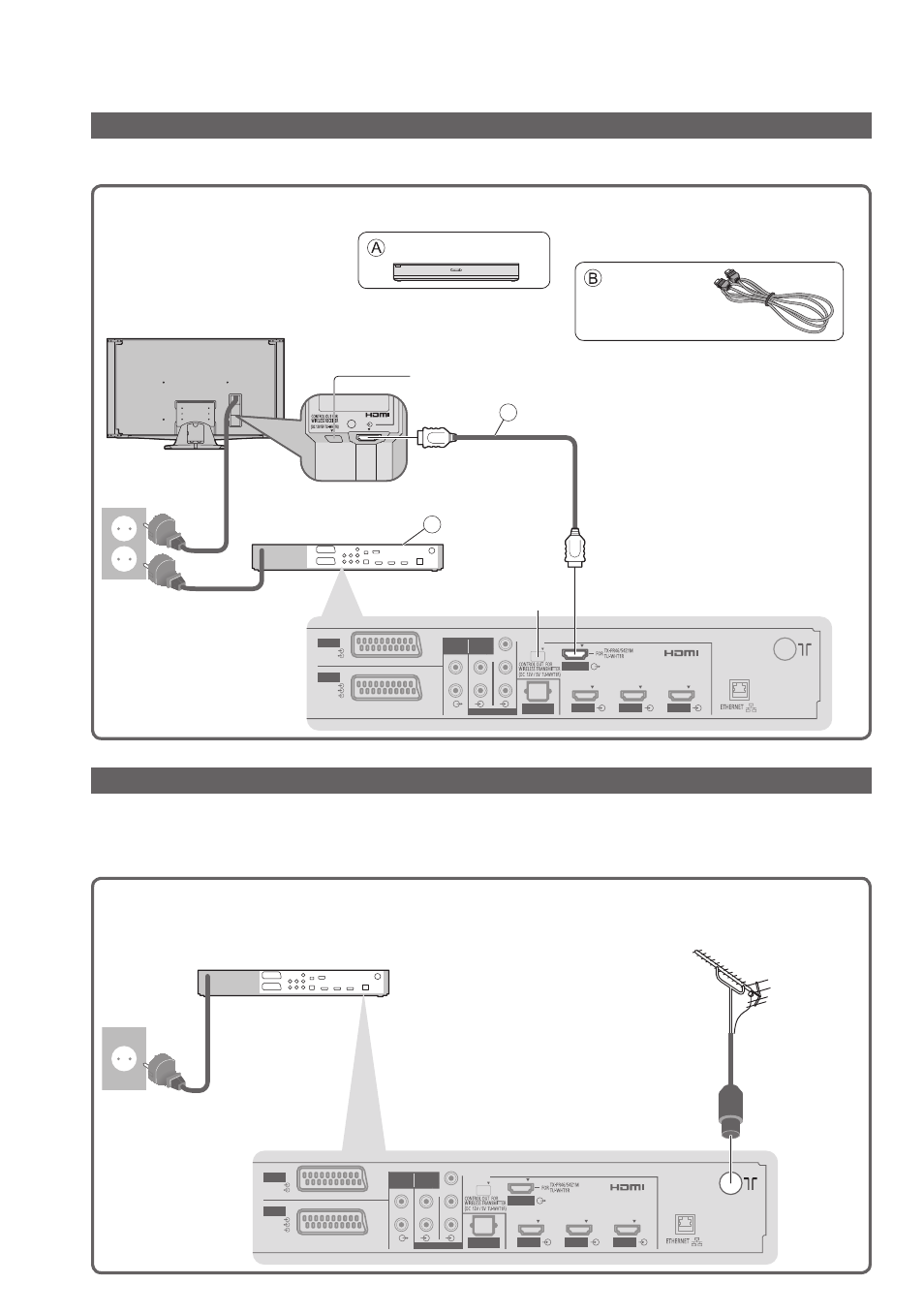

Основные подсоединения
Подсоединение дисплея и тюнера
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что
аппарат отсоединен от сетевой розетки.
Тюнер
TU-Z100R
●
Кабель HDMI
K1HY19YY0004
●
Тюнер
или
K1HY19YY0006
●
Кабель HDMI
3,0 м
AV 2
AV 1
AUDIO
IN
COMPONENT
AUDIO
OUT
DIGITAL
AUDIO OUT
HDMI 1
RGB
VIDEO
S VIDEO
RGB
VIDEO
P
B
Y
P
R
L
R
L
R
HDMI 2
HDMI 3
HDMI OUT
A
B
Задняя панель дисплея
Задняя панель тюнера
Этот разъем не используется в данной модели.
Этот разъем не
используется в
данной модели.
Шнур питания
Переменный
ток 220-240 В
50 / 60 Гц
Шнур
питания
Подсоединение тюнера и антенны / внешнего оборудования
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что
аппарат отсоединен от сетевой розетки.
Прочитайте также руководство к сетевому оборудованию.
●
Пример 1
■
Подсоединение антенны (Tолько телевизор)
AV 2
AV 1
AUDIO
IN
COMPONENT
AUDIO
OUT
DIGITAL
AUDIO OUT
HDMI 1
RGB
VIDEO
S VIDEO
RGB
VIDEO
P
B
Y
P
R
L
R
L
R
HDMI 2
HDMI 3
HDMI OUT
Задняя панель тюнера
Кабель
RF
Наземная
антенна
Шнур питания
Переменный
ток 220-240 В
50 / 60 Гц
