Техническая информация
Р
УССКИЙ - 47
Приложение

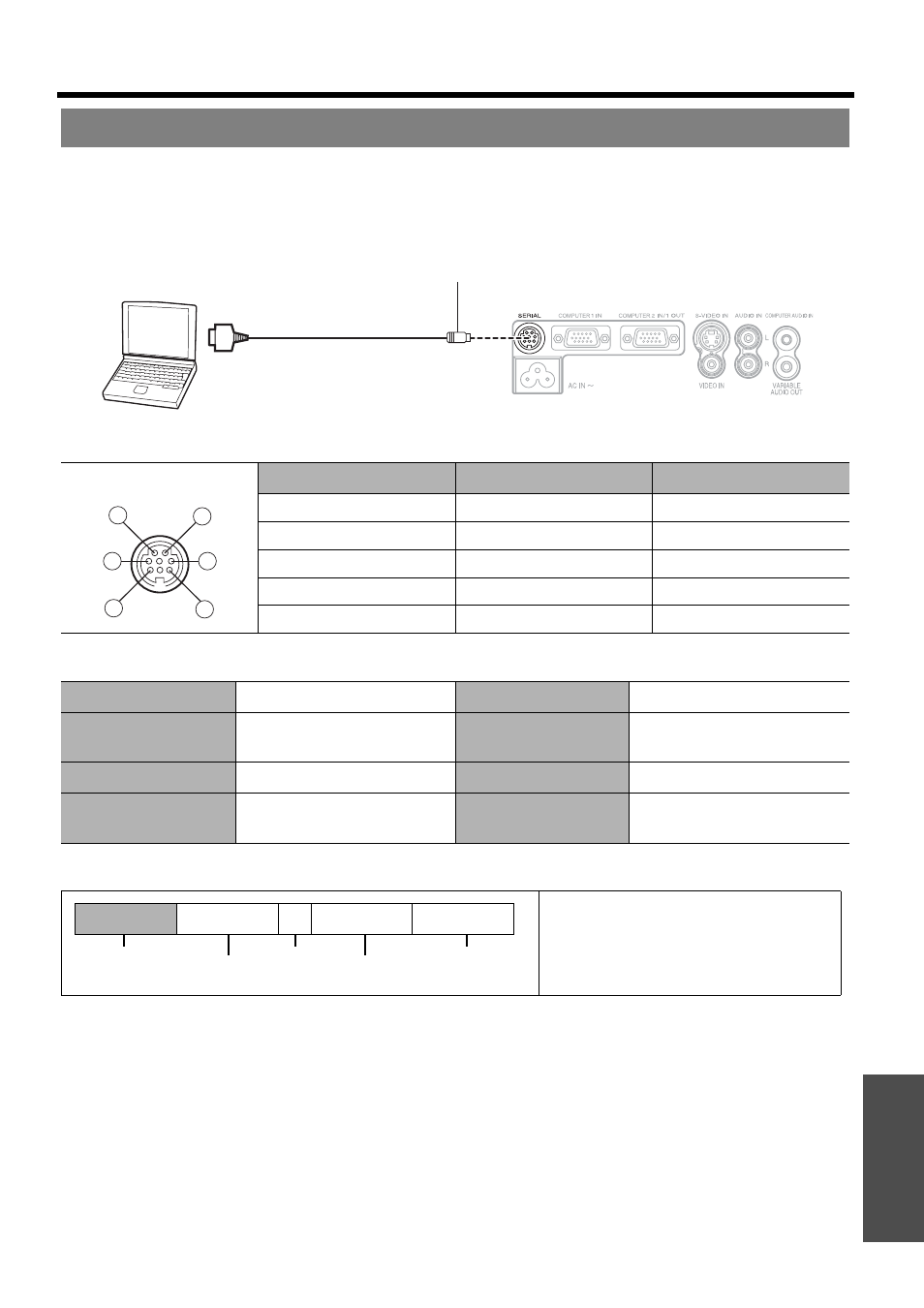

Последовательный порт, расположенный на панели входов проектора, соответствует характеристике
интерфейса RS-232C, так что проектор может управляться с персонального компьютера, подсоединённого
к этому входу.
J Соединение
J Назначение выводов и названия сигналов
J Установки передачи
J Основной формат
Проектор не может принимать команды в течение примерно 10 секунд после включения лампы
и примерно 1 секунды после того, как остановится охлаждающий вентилятор и проектор вернется
в режим ожидания (примерно через 90 секунд после отключения индикатора).
Перед тем как посылать команду убедитесь, что прошло указанное время.
При отправлении нескольких команд проверяйте получение ответа с проектора на первую команду,
прежде чем отправить следующую.
Если нужно отправить команду, не требующую параметров, двоеточие (:) не требуется.
Если с персонального компьютера отправлена неправильная команда, то с проектора на компьютер
будет отправлена команда ER401.
Серийный вход
№ вывода Название сигнала Содержание
A B F Внутреннее соединение
C RXD Полученные данные
D GND Заземление
E TXD Переданные данные
G H Нет соединения
Интерфейс RS-232C Длина слова 8 битов
Способ
синхронизации
Асинхронный Стоп бит 1 бит
Тактовая частота 9 600 бит/сек X параметр Отсутствует
Проверка на
чётность
Отсутствует S параметр Отсутствует
Получаемые с компьютера данные
состоят из STX, команды, параметрa
и ETX. Вы можете вставить нужный
параметр.
DIN 8 выводов (штекер) КОМПЬЮТЕР1
Последовательный разъём (гнездо)
Последовательный адаптер
(ET-ADSER: продается отдельно)
1 2
6 8
5 3
STX Команда : Параметр ETX
Начальный
байт (02h)
1 байт Конечный
(03h)
3 байта 1 байт–
4 байта
