Подготовка

О Вашем проекторе

Р

УССКИЙ - 15

J

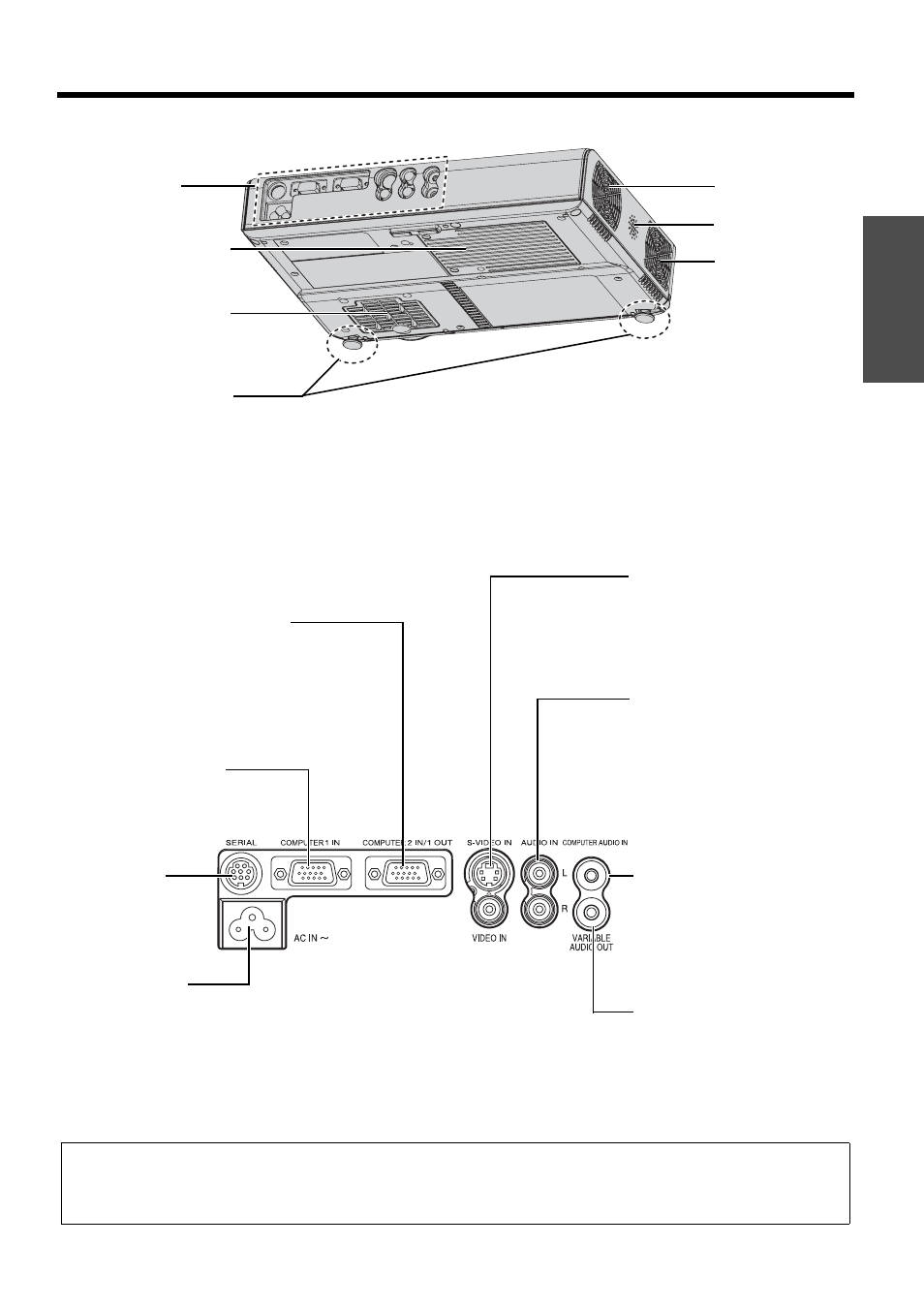

Вид сзади и снизу

ПРИМЕЧАНИЕ:

• Не блокируйте вентиляционные отверстия и не помещайте ничего на расстоянии 15 см от них, так как это может

вызвать поломку устройства.

• При подключении кабеля к разъему ПЕРЕМЕННЫЙ АУДИОВЫХОД встроенные динамики отключаются.

ВХОД ПИТАНИЯ
Подключите Сетевой
шнур
для подачи
питания к проектору.
(страница 20)

Передние
регулируемые ножки

(Л/П)
Отрегулируйте угол
проецирования.
(страница 17)

КОМПЬЮТЕР1 ВХОД
Подключение кабеля
сигнала RGB от
компьютера.

ВХОД S-VIDEO
Для подсоединения кабеля S-
VIDEO.
ВИДЕОВХОД
Для подсоединения кабеля
составного видео RCA.

КОМПЬЮТЕР, ВХОД АУДИО
Подключение кабелей
аудиосигнала, который
сопровождает подаваемый на
разъемы КОМПЬЮТЕР1
ВХОД
, и КОМПЬЮТЕР2 ВХОД/
1 ВЫХОД
видеосигнал.

СЕРИЙНЫЙ ВХОД
Смотрите
«Серийный вход»
на странице 47.

Отверстие выхода
воздуха

ПЕРЕМЕННЫЙ
АУДИОВЫХОД
Подключение
аудиокабелей для подачи
аудиосигнала на
подключенное
оборудование.

J

Панель входов

Отверстие выхода
воздуха

Громкоговоритель

Отверстие входа
воздуха, Фильтр
воздуха
(страница 42)

КОМПЬЮТЕР2 ВХОД/1 ВЫХОД
Подключение кабеля сигнала
RGB от компьютера.

Вход и

выход выбираются
посредством экранного
меню.

Отсек Блок лампы
(страница 43)

Панель входов

ВХОД АУДИО
Подключение кабелей
аудиосигнала, который
сопровождает подаваемый на
разъемы ВИДЕОВХОД, ВХОД
S-VIDEO
видеосигнал.
