Страница 10: Tолько телевизор
AUDIO
OUT
AUDIO
IN
AV
1
AV
2
RGB
VIDEO
RGB
VIDEO
S VIDEO
COMPONENT
DIGITAL
AUDIO OUT
PC
P
R
P
B
Y
R
L
R
L
HDMI 1
HDMI 3
HDMI 2
10
Основные подсоединения
Примечание
Выдерживайте расстояние между телевизором и кабелем RF для предотвращения искажения
●
изображения.
Подсоедините к гнезду AV1 / AV2 телевизора для проигрывателя DVD / ВКМ, поддерживающего Q-Link
●
(стр. 50).
Для оборудования, совместимого с интерфейсом HDMI, возможно подсоединение к разъемам HDMI
●
(HDMI1 / HDMI2 / HDMI3 / HDMI4), используя кабель HDMI (стр. 56).
Сетевое подключение
●
стр. 37
Соединение Q-Link
●
стр. 48
Соединение VIERA Link
●
стр. 48 и стр. 49
Прочитайте также руководство к сетевому оборудованию.
●
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.

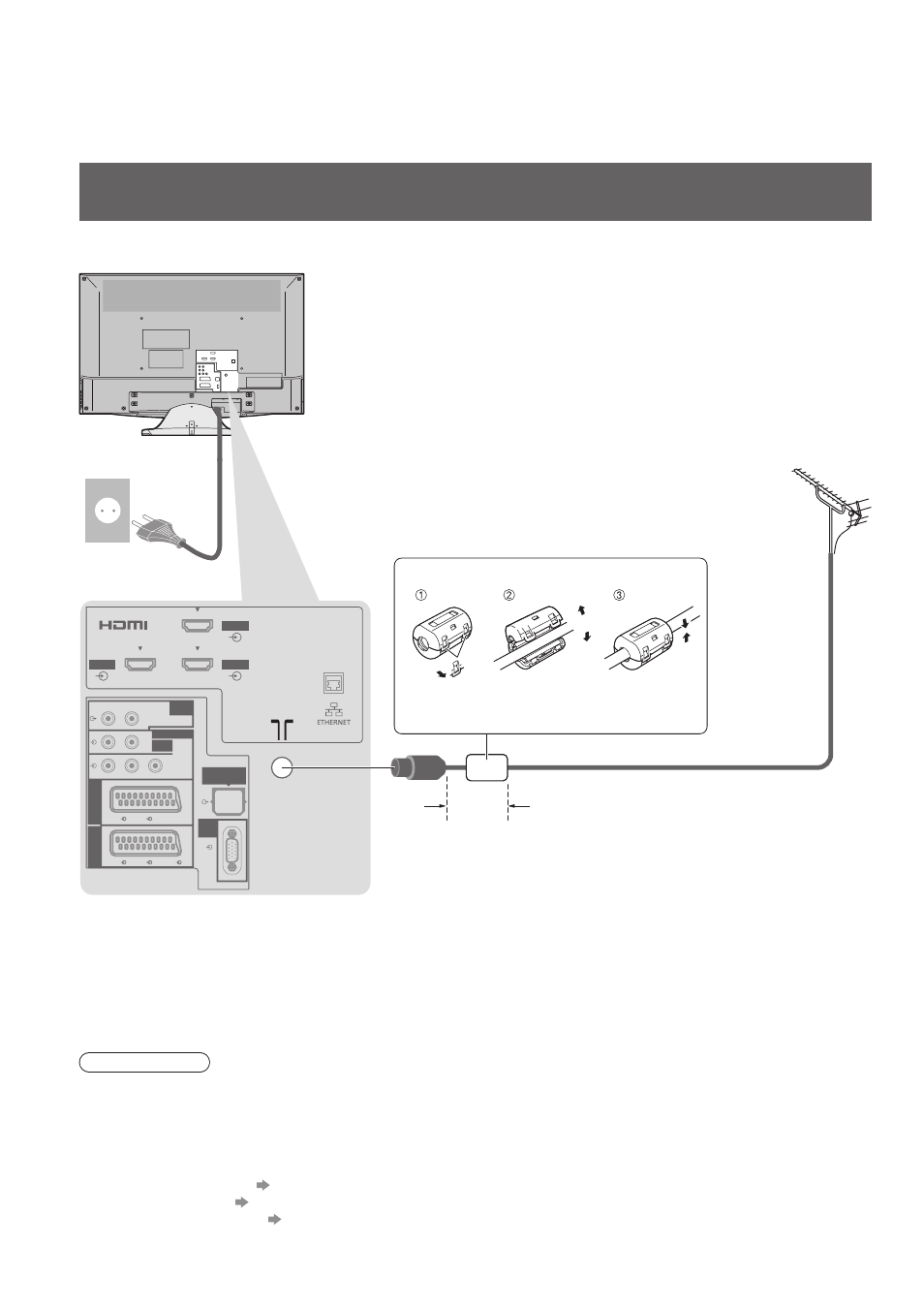

Пример 1
Подсоединение антенны
Tолько телевизор
Задняя панель телевизора
Кабель RF
Наземная
антенна
Шнур питания
Переменный ток
220-240 В 50 / 60 Гц
Ферритовый сердечник (поставляется в комплекте)
Менее
10 см
Установка ферритового сердечника
Оттяните лапки
(в двух местах)
Поместите
кабель RF
Откройте
Надавите
на кабель и
закройте
