Инструкция по эксплуатации Panasonic NV-GS85
Страница 7

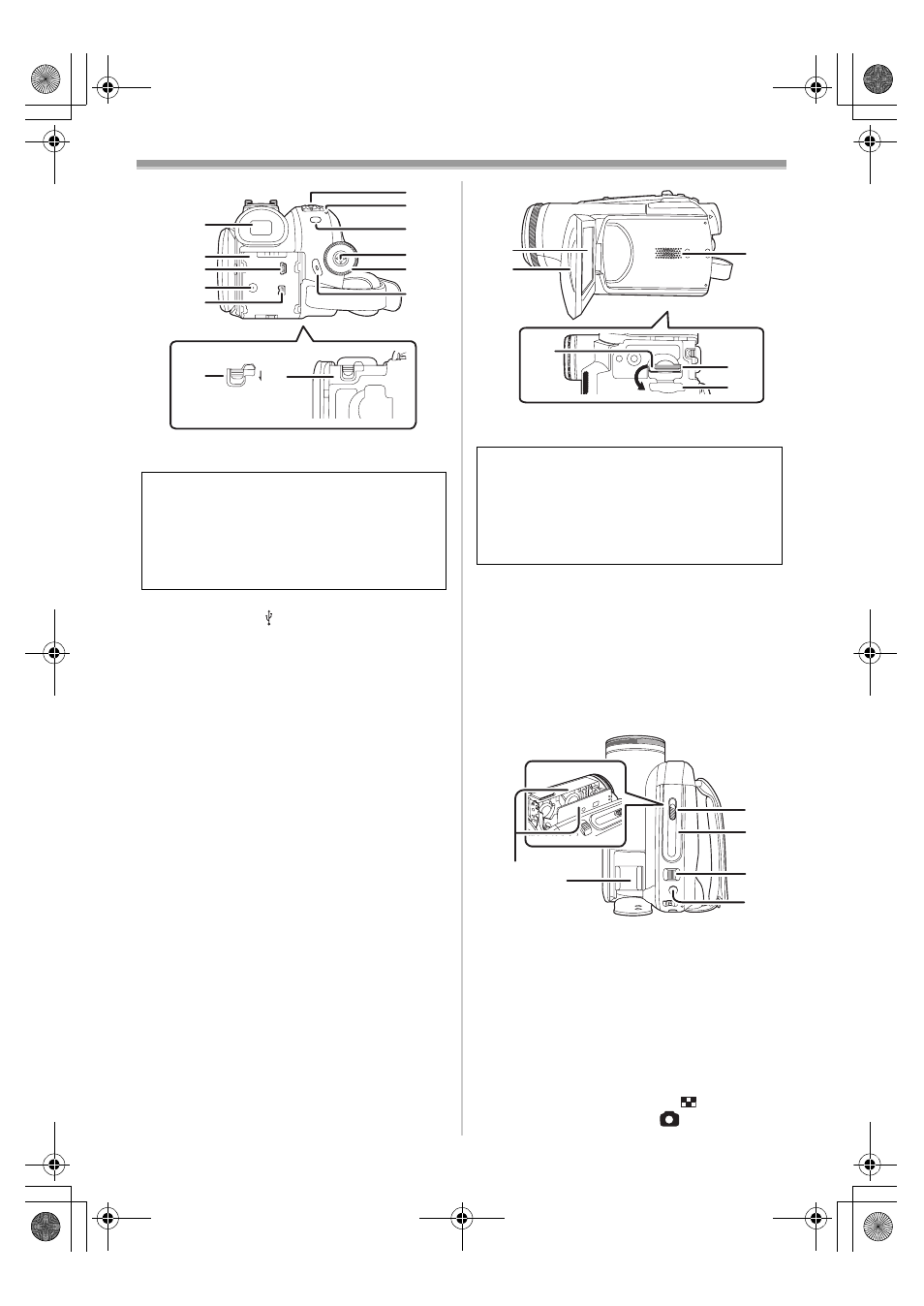

Перед началом работы
7
LSQT1124
(8)
Видоискатель
-12-, -64-
(9)
Держатель аккумулятора
-9-
(10)
Разъем USB [ ]
-46-
(11)
Входной разъем постоянного тока
[DC/C.C.IN]
-9-
(12)
Разъем DV вход/выход [DV]
-42-, -43-
(13)
Рычажок отсоединения аккумулятора
[BATTERY]
-10-
(14)
Выключатель питания [OFF/ON]
-11-
(15)
Индикатор состояния
-11-
(16)
Кнопка меню [MENU]
-18-
(17)
Джойстик
-16-
(18)
Диск рабочего режима
-16-
(19)
Кнопка пуска/остановки записи
-23-
(20)
Монитор ЖКД
-12-, -64-
(21)
Место для открывания монитора ЖКД
-12-
(22)
Динамик
-36-
(23)
Лампочка обращения к карте
(только для NV-GS85)
-15-
(24)
Гнездо карты
(только для NV-GS85)
-15-
(25)
Крышка гнезда карты
(только для NV-GS85)
-15-
(26)
Держатель кассеты
-14-
(27)
Посадочное место для
дополнительных принадлежностей
≥Такие принадлежности, как видеолампа
постоянного тока (VW-LDC10E;
факультативно), прикрепляются здесь.
(28)
Рычажок выброса кассеты
[OPEN/EJECT]
-14-
(29)
Крышка кассетного отсека
-14-
(30)
Рычажок трансфокатора [W/T]
-27-
Регулятор громкости [
s
/VOL
r]
-36-
(31)
Кнопка фотоснимка [
]
-25-, -26-, -31-
Вследствие ограничений технологии
производства ЖКД возможно наличие на
экране видоискателя маленьких ярких
или темных точек. Однако это не
является неисправностью и не влияет на
записанное изображение.
BATTERY
(8)
(9)
(10)
(11)
(12)
(14)
(15)
(16)
(17)
(18)
(19)
(13)
Вследствие ограничений технологии
производства ЖКД возможно наличие на
экране ЖК-видеомонитора маленьких
ярких или темных точек. Однако это не
является неполадкой и не влияет на
записанное изображение.
(20)
(21)
(22)
(23)
(24)
(25)
(26)
(28)
(29)
(30)
(31)
(27)
