102
Подсоединение периферийных устройств

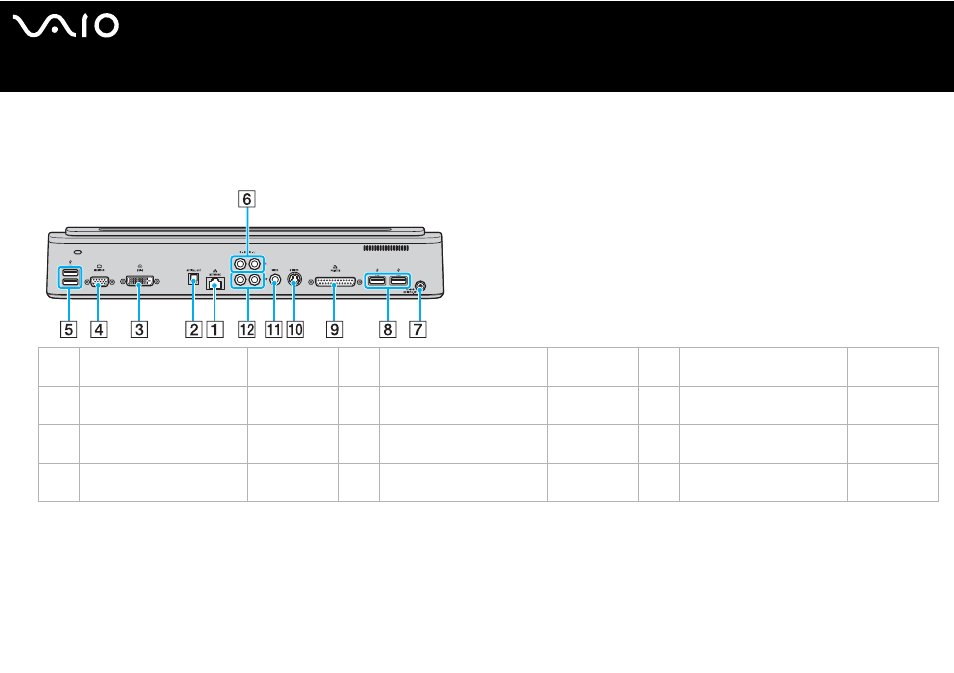

Подсоединение репликатора портов (серия VGN-A)
К компьютеру можно подсоединить дополнительный репликатор портов, который позволяет подключать к компьютеру
дополнительные периферийные устройства, например, принтер и внешний монитор.
✍
Для питания репликатора портов допускается использовать только адаптер переменного тока из комплекта поставки компьютера. При использовании
репликатора портов не отсоединяйте адаптер переменного тока от репликатора и от электросети – в противном случае возможна потеря данных или
аппаратные сбои.
Если кабели подсоединены одновременно и к разъему видеовыхода, и к выходному разъему S-Video, можно использовать только разъем S-Video.
Для подключения внешнего источника аудиосигнала (например, проигрывателя компакт-дисков) выполните следующие операции:
Подсоедините левый и правый аудиокабели аудиоустройства к разъемам левого (6) и правого (6) аудиовходов.
1
Разъем локальной сети
2
Разъем оптического
выхода
3
Разъем DVI-D
4
Разъем монитора/VGA
5
2 высокоскоростных
порта USB (USB2.0)
6
Разъемы правого/левого
аудиовходов
7
Разъем источника
питания постоянного тока
8
2 высокоскоростных
порта USB (USB2.0)
9
Разъем принтера
10
Выходной разъем S-Video
11
Разъем видеовыхода
12
Разъемы правого/левого
аудиовыходов
