103
Использование периферийных устройств >
Подсоединение внешнего монитора
Подсоединение компьютерного монитора
Компьютерный монитор (дисплей) можно подсоединить как непосредственно к компьютеру, так и к дополнительной
установочной станции.
Для подсоединения компьютерного монитора
!
Когда компьютер подключен к установочной станции, разъем монитора на компьютере не доступен. Используйте порт
MONITOR на установочной станции для подключения внешнего дисплея.

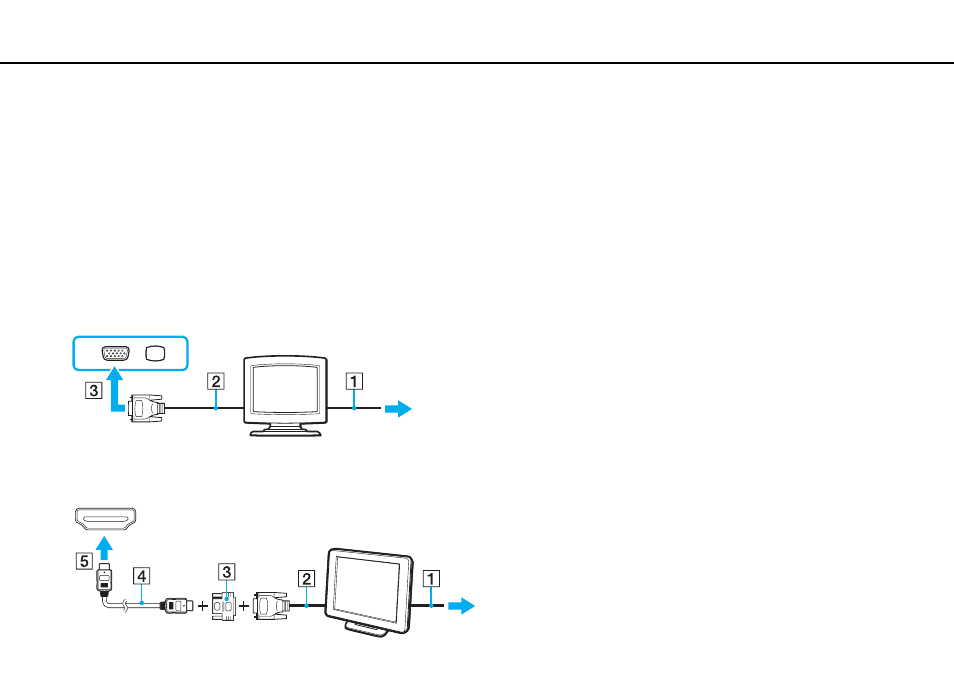

1
При необходимости подсоедините один конец шнура питания монитора (1) к монитору, а другой – к розетке
электросети.
2
Если вы хотите подсоединить аналогичный монитор, подсоедините кабель монитора (2) к разъему монитора
(3) a на компьютере или установочной станции.
3
Если вы хотите соединить монитор TFT/DVI, подключите кабель монитора (2) к HDMI к DVI-D адаптеру (3)
и подключите конец кабеля HDMI (4) к HDMI к DVI-D адаптеру (3), а другой конец к разъемному выходу
HDMI (5) на компьютере, либо подключите кабель монитора (2) в разъем DVI-D на установочной станции.
